Hoogste tijd voor een update rond de Singer Xtraordinary.
Ik ben de laatste dagen bezig geweest met het opbouwen van de korte ''links''
die de lange pedaalarmen met de voorvork verbindt
[attachment=3]arm gemonteerd.jpg[/attachment]
Zo als ik eerder schreef had ik het geluk dat ik een paar originele armen van een goede kennis kon lenen. Het innerlijk en uiterlijk van de toch wel ingewikkelde verbindingsarmen
had zodoende geen geheimen meer.
[attachment=1]gemaakte onderdelen en originele arm.jpg[/attachment]
De constructie is wat vreemd om eerlijk te zijn. aan de vork zit een enkele kogel met daaromheen een afstelbare kom uit twee delen .Een spie met aan beide zijden een moer zorgt voor de afstelling. Omdat het een kogelgewricht is kan de arm behalve op en neer met de pedaalslag ook wat naar buiten en binnen draaien. Mij lijkt dat overbodig omdat bij een nette rechte pedaalas en crank de totale arm in één verticaal vlak beweegt en de kogelconstructie alleen bijdraagt tot een beweegbaarheid in een richting die je liever niet wil...
De voorste bevestiging bestaat uit een soort mini versie van een hoge bi trapas lager.
[attachment=0]lager aan voorzijde.jpg[/attachment]
De kogels zijn 3/16e en de schaaltjes aan weerszijde ingeschroefd kunnen zo worden afgesteld dat er geen speling meer is.
De fixatie zit bovenop. Er zijn ook modellen met aan een kant een ring met gaatjes (ala Singer dus) die je vastzet met een boutje.
[attachment=4]041 (800x533) (2).jpg[/attachment]
De voorste scharnier kan dus alleen in het verticale vlak bewegen (draaien) en maakt dan een betrekkelijk kleine slag. De kogeltjes draaien nooit een rondje om de as zo gezegd.
Al met al een beetje vreemde constructie maar daarom wel leuk om te maken en noodzakelijk voor een juiste historische benadering.
De originele armen hebben op diverse plaatsen overeenkomstige nummers omdat ze handmatig zijn afgewerkt en derhalve maar op een manier passen.
Mijn zelfgemaakte armen hebben een overeenkomstige handmatigheid wat in dit geval dus legitiem is. Ook ik heb een nummertje toegekend aan de onderdelen nr 1 en nr 2.
Het is echt het beeld van de tijd en de mate van vooruitgang in industriële ontwikkeling.
De Amerikanen liepen voorop met de fabricage technieken waarbij alle onderdelen uitwisselbaar waren. Later werd het algemeen goed en had te maken met de automatisering van de draai en freesbanken.
Als je alles zo inricht dat steeds de zelfde handelingen worden uitgevoerd (binnen vastgestelde toleranties) dan krijg je een as die je in iedere conus kan laten aansluiten.
Dat is heel anders dan dat je werknemers ieder half fabricaat laat nabewerken en de samenstellingen op elkaar gaat aanpassen.
Het kunstje in het geval van de armen is de gedachte hoe je ze gaat samenstellen.
Waar de originele uit een gietstuk bestaan moest ik ze uit diverse delen opbouwen.
Voordeel daarvan was oa dat ik de kom die deel uit ging maken van de arm als los blokje kon bewerken. Het maken van een komvorm is vooral het rond her-slijpen van een boor geweest. Later ben ik voor de finesse nog met een tot ''verzinkboor'' geslepen kogel nog eens door de kommen gegaan.
[attachment=2]bol-boor.jpg[/attachment]
Ik leerde daaruit meteen dat de harding van de originele kop en kom niet absoluut noodzakelijk is. Met de ''boor bol'' heb ik in vergelijking al honderden km afgelegd in de kommen van de arm en maar heel weinig afname geconstateerd van het materiaal. Kortom; dat blijft echt wel spelingsvrij zonder harding vooraf.
Hoe dat met de met de mini kogellagering van de voorkant gaat weet ik nog niet. Maar voordeel daarvan is dat het losse onderdelen zijn die ik later nog wel eens kan harden.
De armen zijn nu grofweg klaar maar ze dienen nog wat verfijnd te worden en daarna met het geheel van de fiets in overeenstemming gebracht worden.
Beetje roesten beetje vernikkelen etc.
[attachment=5]011 (800x533) (2).jpg[/attachment]
Ze gaan er daarmee nog heel anders uitzien.
Groeten,
Maarten
Ik ben de laatste dagen bezig geweest met het opbouwen van de korte ''links''
die de lange pedaalarmen met de voorvork verbindt
[attachment=3]arm gemonteerd.jpg[/attachment]
Zo als ik eerder schreef had ik het geluk dat ik een paar originele armen van een goede kennis kon lenen. Het innerlijk en uiterlijk van de toch wel ingewikkelde verbindingsarmen
had zodoende geen geheimen meer.
[attachment=1]gemaakte onderdelen en originele arm.jpg[/attachment]
De constructie is wat vreemd om eerlijk te zijn. aan de vork zit een enkele kogel met daaromheen een afstelbare kom uit twee delen .Een spie met aan beide zijden een moer zorgt voor de afstelling. Omdat het een kogelgewricht is kan de arm behalve op en neer met de pedaalslag ook wat naar buiten en binnen draaien. Mij lijkt dat overbodig omdat bij een nette rechte pedaalas en crank de totale arm in één verticaal vlak beweegt en de kogelconstructie alleen bijdraagt tot een beweegbaarheid in een richting die je liever niet wil...
De voorste bevestiging bestaat uit een soort mini versie van een hoge bi trapas lager.
[attachment=0]lager aan voorzijde.jpg[/attachment]
De kogels zijn 3/16e en de schaaltjes aan weerszijde ingeschroefd kunnen zo worden afgesteld dat er geen speling meer is.
De fixatie zit bovenop. Er zijn ook modellen met aan een kant een ring met gaatjes (ala Singer dus) die je vastzet met een boutje.
[attachment=4]041 (800x533) (2).jpg[/attachment]
De voorste scharnier kan dus alleen in het verticale vlak bewegen (draaien) en maakt dan een betrekkelijk kleine slag. De kogeltjes draaien nooit een rondje om de as zo gezegd.
Al met al een beetje vreemde constructie maar daarom wel leuk om te maken en noodzakelijk voor een juiste historische benadering.
De originele armen hebben op diverse plaatsen overeenkomstige nummers omdat ze handmatig zijn afgewerkt en derhalve maar op een manier passen.
Mijn zelfgemaakte armen hebben een overeenkomstige handmatigheid wat in dit geval dus legitiem is. Ook ik heb een nummertje toegekend aan de onderdelen nr 1 en nr 2.
Het is echt het beeld van de tijd en de mate van vooruitgang in industriële ontwikkeling.
De Amerikanen liepen voorop met de fabricage technieken waarbij alle onderdelen uitwisselbaar waren. Later werd het algemeen goed en had te maken met de automatisering van de draai en freesbanken.
Als je alles zo inricht dat steeds de zelfde handelingen worden uitgevoerd (binnen vastgestelde toleranties) dan krijg je een as die je in iedere conus kan laten aansluiten.
Dat is heel anders dan dat je werknemers ieder half fabricaat laat nabewerken en de samenstellingen op elkaar gaat aanpassen.
Het kunstje in het geval van de armen is de gedachte hoe je ze gaat samenstellen.
Waar de originele uit een gietstuk bestaan moest ik ze uit diverse delen opbouwen.
Voordeel daarvan was oa dat ik de kom die deel uit ging maken van de arm als los blokje kon bewerken. Het maken van een komvorm is vooral het rond her-slijpen van een boor geweest. Later ben ik voor de finesse nog met een tot ''verzinkboor'' geslepen kogel nog eens door de kommen gegaan.
[attachment=2]bol-boor.jpg[/attachment]
Ik leerde daaruit meteen dat de harding van de originele kop en kom niet absoluut noodzakelijk is. Met de ''boor bol'' heb ik in vergelijking al honderden km afgelegd in de kommen van de arm en maar heel weinig afname geconstateerd van het materiaal. Kortom; dat blijft echt wel spelingsvrij zonder harding vooraf.
Hoe dat met de met de mini kogellagering van de voorkant gaat weet ik nog niet. Maar voordeel daarvan is dat het losse onderdelen zijn die ik later nog wel eens kan harden.
De armen zijn nu grofweg klaar maar ze dienen nog wat verfijnd te worden en daarna met het geheel van de fiets in overeenstemming gebracht worden.
Beetje roesten beetje vernikkelen etc.
[attachment=5]011 (800x533) (2).jpg[/attachment]
Ze gaan er daarmee nog heel anders uitzien.
Groeten,
Maarten
- Bijlagen
-
-
Laatst gewijzigd door Maarten Waarlé op 6 mei 2018, 22.22, 4 keer totaal gewijzigd.
Re: Xtraordinary stoeien met buizen
Als het goed is, werkt het invoegen van de foto's in de tekst nu weer.
- "Plaats in tekst"-geplaatste foto
- 1.jpg (21.93 KiB) 7517 keer bekeken
-
Maarten Waarlé
- Berichten: 2629
- Lid geworden op: 5 jun 2012, 21.49
Re: Xtraordinary stoeien met buizen
Met de voortgang van Maarten B `s prachtige project in gedachte moest ik ook maar weer eens aan de bak.
Gisteren even wezen kijken bij Maarten; Dat wordt heel fraai en het is ook een leuke fiets.
Ik schrijf dit ook met de gedachte dat beide fietsen ,de Facile en de Xtra de vroegst geslaagde safety uitvoeringen waren van de hoge bi. De Facile was meen ik een half jaar vroeger dan de Xtra maar beide stammen al van voor de 80er jaren van de 19e eeuw.
Gisteren en vandaag gewerkt aan de Arab cradle zadel veer voor m`n Singer.
Op veel fietsen als extra aangeboden maar op de Singer xtra vanaf plm 1884 bijna een standaard uitvoering. De fiets van Velorama (plm 1885-86) heeft nog een bladveer maar dat is relatief zeldzaam.
Ik hab al eerder een veer kunnen opmeten ,die van een xtra die ik mocht restaureren en zodoende heb ik de juiste maten.
Die veer heeft de gewichtsaanduiding 12 .S wat staat voor 12 stone. 1 stone is 6,35kg en dus opgeteld voor 76kg.
Ze waren er voor zwaardere en lichtere personen. In Roermond staat een Xtra met een Arab veer die een wat kortere bouw heeft dan de 12 stone versie. De maat tussen de gedraaide ogen is 20 mm korter en even zo de bovenbouw waar het zadel op staat. Ik heb het vermoeden dat ze daarmee de veer wat stugger wisten te maken en dat dat de verschillen in belasting mee werd verwezenlijkt.
Mijn veer heb ik weten te buigen met een speciaal voor dit doel in elkaar gelast buigijzer.
Het staal is 9 mm in diameter en zonder speciale veerkwaliteiten.
Na het buigen en maken van de bevestigingen ben ik eens gaan zitten. Voor de eerste keer eigenlijk. Ik had eigenlijk verwacht dat de veer zou inzakken maar dat blijkt niet te gebeuren. Het geheel veert behoorlijk maar blijft wel in vorm.
Het was me bij de originele veer ook opgevallen dat er best aan te buigen viel en dat het niet zo weerbarstig was als je van veermateriaal zou verwachten.
De definitieve veer mag denk ik wel van wat hardbaar materiaal worden gemaakt maar
ik denk dat deze veer al een eind in de richting zit. 9 mm is ook flink dik .
De bevestiging van de veer is een ''Waarlé improved saddle spring clamp''.
De originele veerklemmen zijn met haakse bevestiging en omdat de veer niet de zelfde richting heeft als de backbone past het bij geen van die Xtra`s op een nette manier.
Heel vreemd dat ze dat zo hebben gebouwd en na aanleiding van de eerste Xtra die ik restaureerde had ik het verzoek gekregen om er een te bouwen met verdraaide bevestigingsstrips zodat de klemmen de de richting volgen van èn veer èn backbone.
Niet zo als origineel dus maar wel beter qua passing.
Het op de fiets klimmen heeft ook nog eens het voordeel gehad dat ik eens kon kijken hoe het met de maat zit. Dat wordt een goed berijdbare fiets. Het stuur raak ik met geen mogelijkheid met m`n knie en dat is bemoedigend.
Groeten,
Maarten
Gisteren even wezen kijken bij Maarten; Dat wordt heel fraai en het is ook een leuke fiets.
Ik schrijf dit ook met de gedachte dat beide fietsen ,de Facile en de Xtra de vroegst geslaagde safety uitvoeringen waren van de hoge bi. De Facile was meen ik een half jaar vroeger dan de Xtra maar beide stammen al van voor de 80er jaren van de 19e eeuw.
Gisteren en vandaag gewerkt aan de Arab cradle zadel veer voor m`n Singer.
Op veel fietsen als extra aangeboden maar op de Singer xtra vanaf plm 1884 bijna een standaard uitvoering. De fiets van Velorama (plm 1885-86) heeft nog een bladveer maar dat is relatief zeldzaam.
Na het buigen en maken van de bevestigingen ben ik eens gaan zitten. Voor de eerste keer eigenlijk. Ik had eigenlijk verwacht dat de veer zou inzakken maar dat blijkt niet te gebeuren. Het geheel veert behoorlijk maar blijft wel in vorm.
De definitieve veer mag denk ik wel van wat hardbaar materiaal worden gemaakt maar
ik denk dat deze veer al een eind in de richting zit. 9 mm is ook flink dik .
De bevestiging van de veer is een ''Waarlé improved saddle spring clamp''.
Heel vreemd dat ze dat zo hebben gebouwd en na aanleiding van de eerste Xtra die ik restaureerde had ik het verzoek gekregen om er een te bouwen met verdraaide bevestigingsstrips zodat de klemmen de de richting volgen van èn veer èn backbone.
Niet zo als origineel dus maar wel beter qua passing.
Het op de fiets klimmen heeft ook nog eens het voordeel gehad dat ik eens kon kijken hoe het met de maat zit. Dat wordt een goed berijdbare fiets. Het stuur raak ik met geen mogelijkheid met m`n knie en dat is bemoedigend.
Groeten,
Maarten
-
Maarten Waarlé
- Berichten: 2629
- Lid geworden op: 5 jun 2012, 21.49
Re: Xtraordinary stoeien met buizen

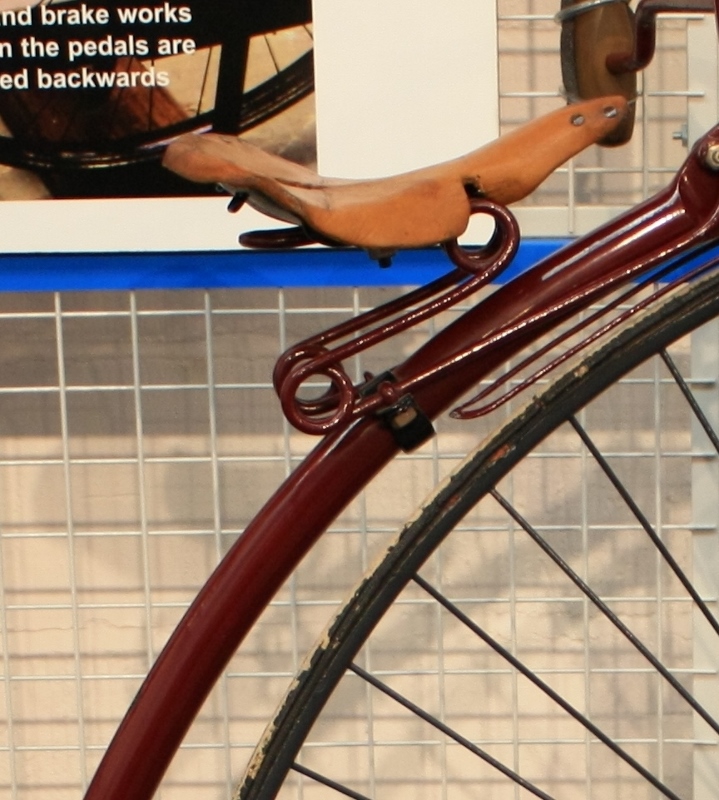

Hierbij nog eens een foto van een originele strop.
