Grote maat BSA trapas cups.

Handige tips voor knutselaar en restaurateur, ervaringen, restauratieverslagen etc.
Gebruikersavatar
Fotomaan
Berichten: 1300
Lid geworden op: 1 jun 2012, 19.24
Locatie: Tilburg
Contacteer:

Grote maat BSA trapas cups.

Bericht door Fotomaan »

Weet hier iemand of er in een grotere maat BSA trapas cups ook grotere kogels dan 1/4” horen. Bijvoorbeeld 9/32”?
Er is vandaag door mij een trapas gedemonteerd uit een vrij lang trapashuis waar cups in zitten met een grotere diameter dan alle andere die ik heb liggen.
Als ik kogels met de maat 1/4” gebruik loopt het niet echt lekker. Vandaar mijn vraag.
Ik hou van fietsen maar ook van fietsen.
Gebruikersavatar
Jeroen Zuiderwijk
Berichten: 1541
Lid geworden op: 24 okt 2014, 12.59
Locatie: Leiden
Contacteer:

Re: Grote maat BSA trapas cups.

Bericht door Jeroen Zuiderwijk »

Bij mijn stafiets in ieder geval niet. Daar zitten gewoon 1/4" kogels in. Maar daar hoort wel een dikkere as in, namelijk 17,5mm. Die cups hebben een 36x24TPI schroefdraad, identiek aan de Italiaanse cups. Alleen zijn de laatste normaal bedoelt voor een normale as. In de cups van de stafiets is de binnenruimte groter, zodat de dikkere as erin past.

Het kan natuurlijk ook gewoon slijtage zijn waarom die as niet lekker loopt. Dat was bij mijn stafiets ook het geval. Daar bleef speling in. Maar er zit nu een NOS as in, dus dat is verleden tijd.
m-gineering
Berichten: 959
Lid geworden op: 27 sep 2012, 08.46
Locatie: kiel-windeweer

Re: Grote maat BSA trapas cups.

Bericht door m-gineering »

Fotomaan schreef: 5 nov 2021, 22.29 Weet hier iemand of er in een grotere maat BSA trapas cups ook grotere kogels dan 1/4” horen. Bijvoorbeeld 9/32”?
Er is vandaag door mij een trapas gedemonteerd uit een vrij lang trapashuis waar cups in zitten met een grotere diameter dan alle andere die ik heb liggen.
Als ik kogels met de maat 1/4” gebruik loopt het niet echt lekker. Vandaar mijn vraag.
5/16" kan ook (7.94mm)
/Marten
Maarten Waarlé
Berichten: 2044
Lid geworden op: 5 jun 2012, 21.49

Re: Grote maat BSA trapas cups.

Bericht door Maarten Waarlé »

5/16 e zou best kunnen inderdaad.
Momenteel ben ik een Gazelle aan het opknappen en die heeft een as van plm 16,5 mm dik en een cup met binnenmaat plm 32,5 mm.
Dat geeft plm 8 mm per kogel en dat is in de buurt van 5/16.
Dat zat er ook in bij deze Gazelle.
Het is dus ook redelijk op te meten .
Laatst gewijzigd door Maarten Waarlé op 6 nov 2021, 17.00, 1 keer totaal gewijzigd.
Gebruikersavatar
Fotomaan
Berichten: 1300
Lid geworden op: 1 jun 2012, 19.24
Locatie: Tilburg
Contacteer:

Re: Grote maat BSA trapas cups.

Bericht door Fotomaan »

De as die er in zit is niet de originele.
De cups hebben óp de draad een diameter van 37,2mm
Dat lijkt mij erg groot.
De binnendiameter is 32,4mm
Het gat voor de as is 17,8mm
Het lijkt alsof er een dikkere as van 17mm of 17,5mm in hoort

Het merk of de herkomst van het frame is niet te achterhalen.
Het enige kenmerk wat mij opviel is dat de boutjes die de verbinding tussen de liggende en de staande achtervork maken een vierkant kopje hebben voor steeksleutel 5/16”
Steeksleutel 8 is te klein en 9 te groot.
De twee boutjes passen in de draad van het frame en lijken mij origineel.
Ik hou van fietsen maar ook van fietsen.
Gebruikersavatar
Fotomaan
Berichten: 1300
Lid geworden op: 1 jun 2012, 19.24
Locatie: Tilburg
Contacteer:

Re: Grote maat BSA trapas cups.

Bericht door Fotomaan »

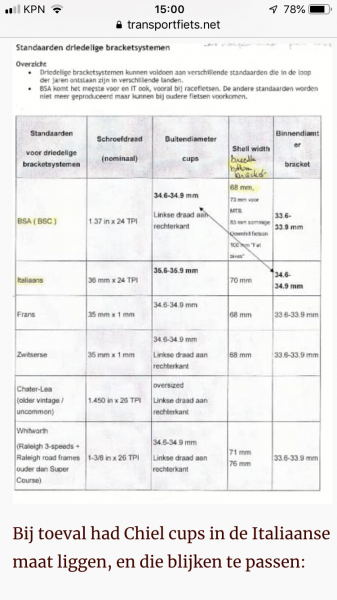

Op transportfiets.net heeft Jeroen een lijst met maten geplaatst maar daar komt diameter van 37,2mm niet op voor. :?
De binnendiameter van het brackethuis is 35,8mm.
Dat kan de Italiaanse maat niet zijn, toch?
Bijlagen
Ik hou van fietsen maar ook van fietsen.
rowejon
Berichten: 523
Lid geworden op: 12 mei 2018, 07.35
Locatie: Zwolle

Re: Grote maat BSA trapas cups.

Bericht door rowejon »

Hi,
Maak je het niet te moeilijk? Je vraag over de theorie terwijl je kan in de praktijk een andere maat proberen en uitvinden wat loopt lekker. Ik heb een Belgische fiets van voor de 1ste orloog met 5/16 kogels in een BSA trapas.
Gr
Jon
m-gineering
Berichten: 959
Lid geworden op: 27 sep 2012, 08.46
Locatie: kiel-windeweer

Re: Grote maat BSA trapas cups.

Bericht door m-gineering »

Fotomaan schreef: 6 nov 2021, 15.06 Op transportfiets.net heeft Jeroen een lijst met maten geplaatst
Dat zijn de meest voorkomende, maar uiteraard zijn er altijd obscure maten die er niet bij staan. En er komen ook nog steeds nieuwe maten bij ;)
/Marten
Gebruikersavatar
Fotomaan
Berichten: 1300
Lid geworden op: 1 jun 2012, 19.24
Locatie: Tilburg
Contacteer:

Re: Grote maat BSA trapas cups.

Bericht door Fotomaan »

rowejon schreef: 6 nov 2021, 15.56 Hi,
Maak je het niet te moeilijk? Je vraag over de theorie terwijl je kan in de praktijk een andere maat proberen en uitvinden wat loopt lekker. Ik heb een Belgische fiets van voor de 1ste orloog met 5/16 kogels in een BSA trapas.
Gr
Jon
Nee hoor, daar is niets moeilijks aan. :P
Gewoon leuk om er wat meer van te weten te komen.
Niet alleen andere maten kogels proberen maar ook trapassen.
Dat komt wel weer een keer goed.
Aan de as die er in zat is duidelijk te zien dat de 1/4” kogels te klein zijn voor de combinatie omdat de randen van de lagerdelen afgebrokkeld zijn.
Met 9/32” ging het al beter. De 5/16” moet ik nog proberen.
Ik hou van fietsen maar ook van fietsen.
Gebruikersavatar
Fotomaan
Berichten: 1300
Lid geworden op: 1 jun 2012, 19.24
Locatie: Tilburg
Contacteer:

Re: Grote maat BSA trapas cups.

Bericht door Fotomaan »

m-gineering schreef: 6 nov 2021, 16.12 Dat zijn de meest voorkomende, maar uiteraard zijn er altijd obscure maten die er niet bij staan. En er komen ook nog steeds nieuwe maten bij ;)
Dat wordt proefondervindelijk zoeken. 8-)
Ik hou van fietsen maar ook van fietsen.
