Onbekende “blauwe” transportfiets 16 T 06

[Fotomaan]

Prachtig spul inderdaad. Hoe lang is de as op de foto?
Ik bedenk net dat het verschil tussen de linker en rechter koon niet alleen maar over de gaatjes gaat maar ook over de uitsparing voor de ring tussen de contramoer en de koon. Die uitsparing is in de rechter koon niet aanwezig.

[Jeroen Zuiderwijk]

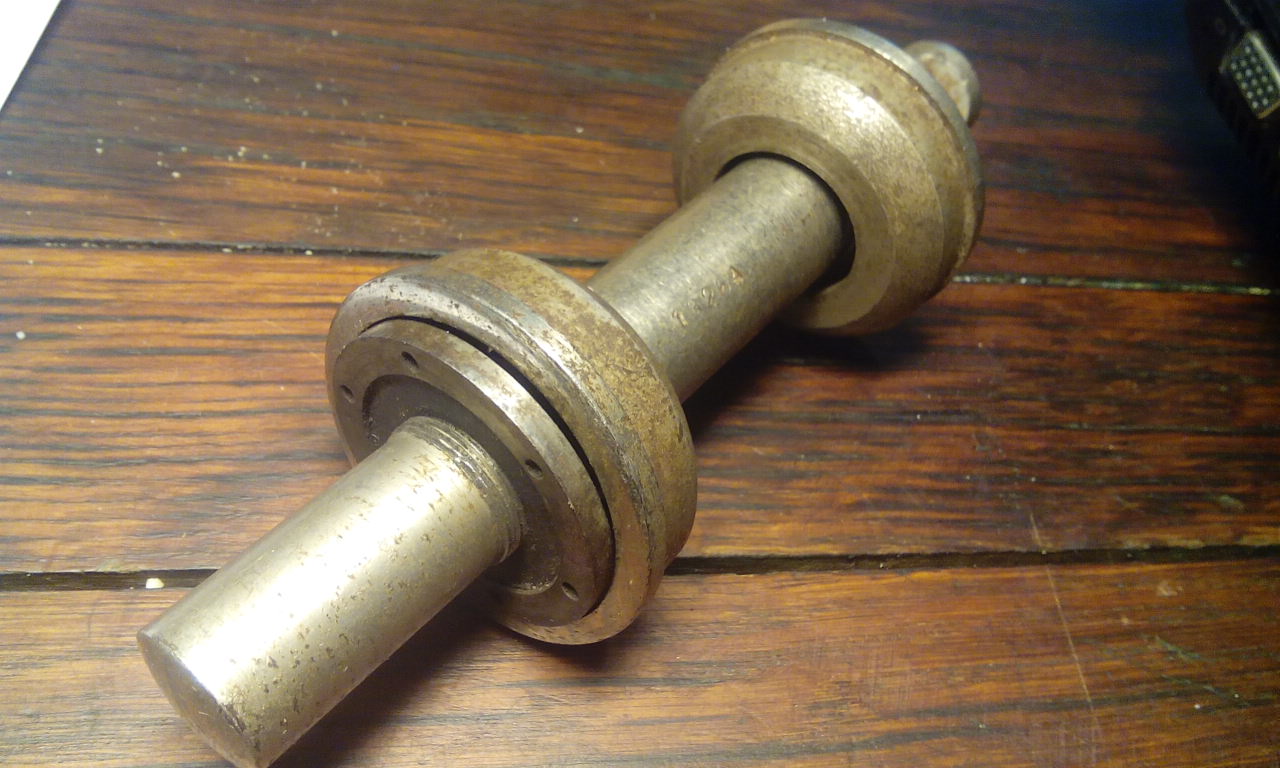

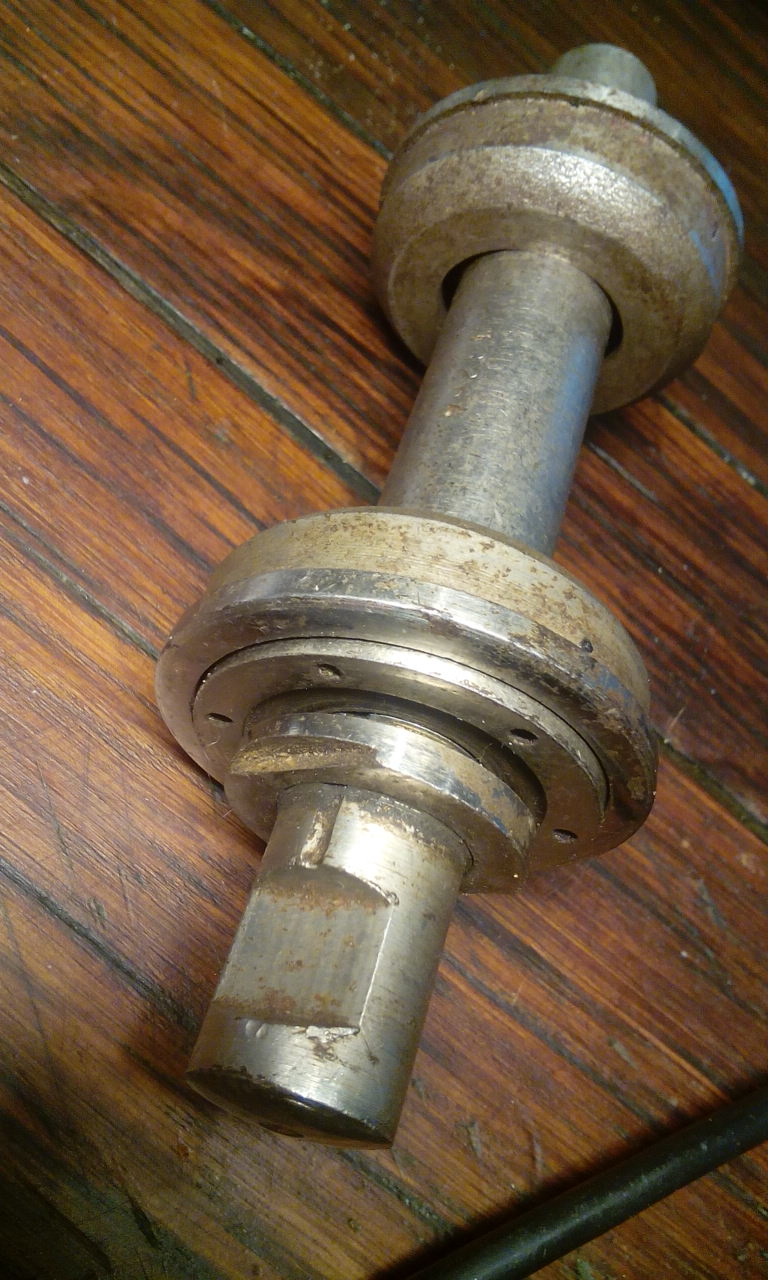

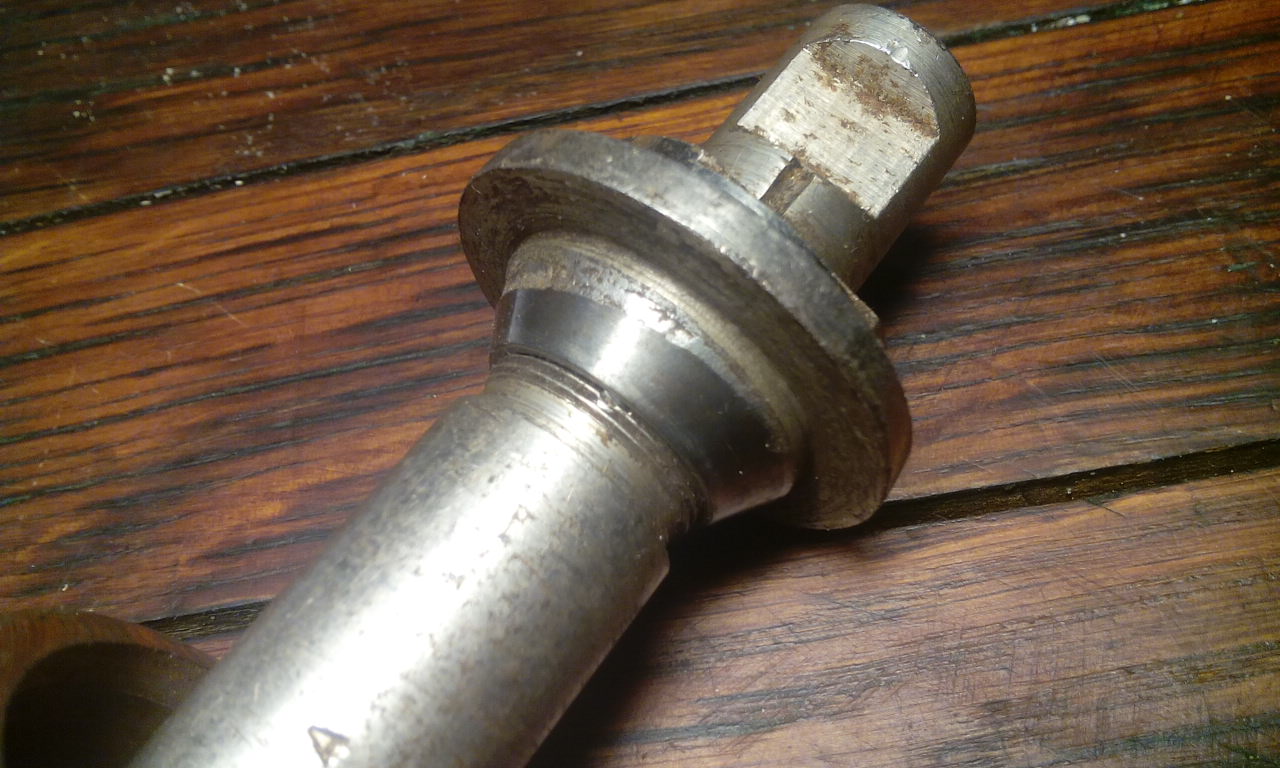

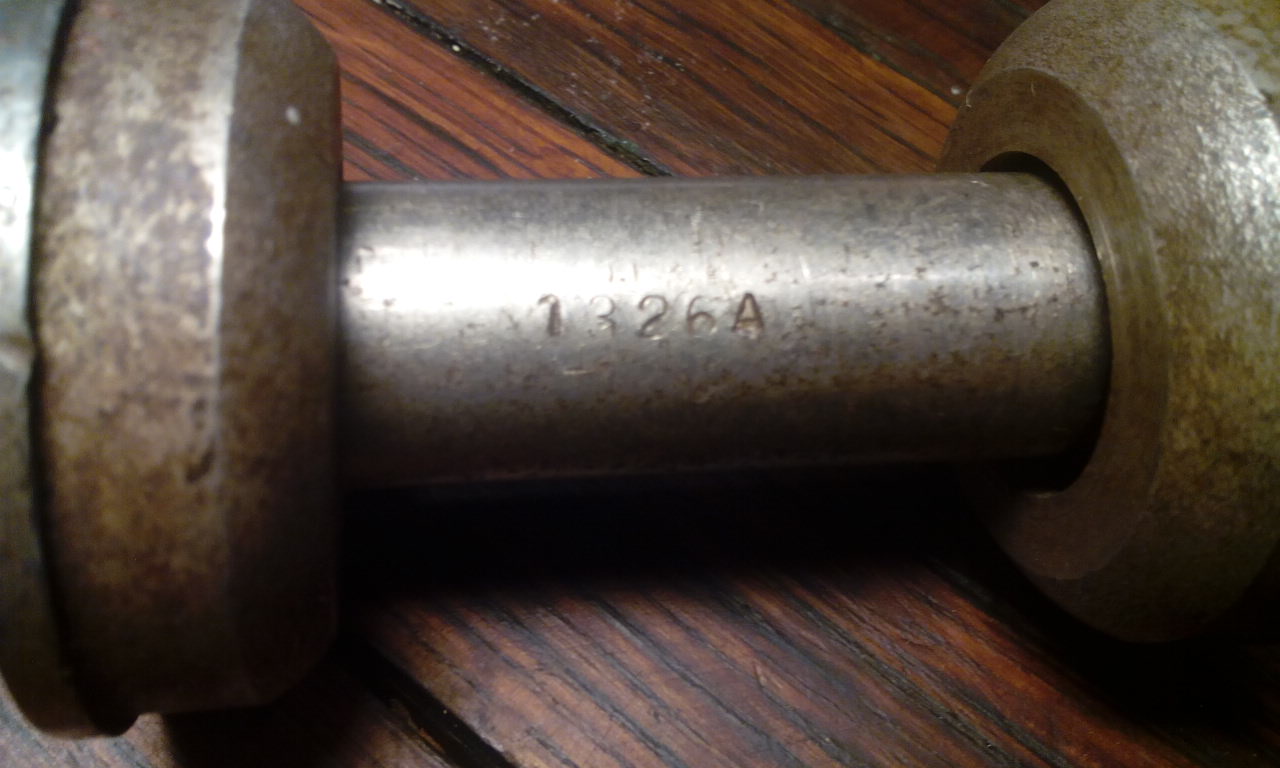

Ik heb trouwens nog een dergelijke as. Die heeft zowel links als rechts dezelfde conus met de 6 puntjes. Daar staat op de as 1326A gemarkeerd. Die as is NOS, maar een van de conussen is desondanks zwaar beschadigd (de linker), dus daar zoek ik nog een vervanging voor.

[Jeroen Zuiderwijk]

Zie:

[moories]

Prachtig spul inderdaad. Hoe lang is de as op de foto?
Ik bedenk net dat het verschil tussen de linker en rechter koon niet alleen maar over de gaatjes gaat maar ook over de uitsparing voor de ring tussen de contramoer en de koon. Die uitsparing is in de rechter koon niet aanwezig.

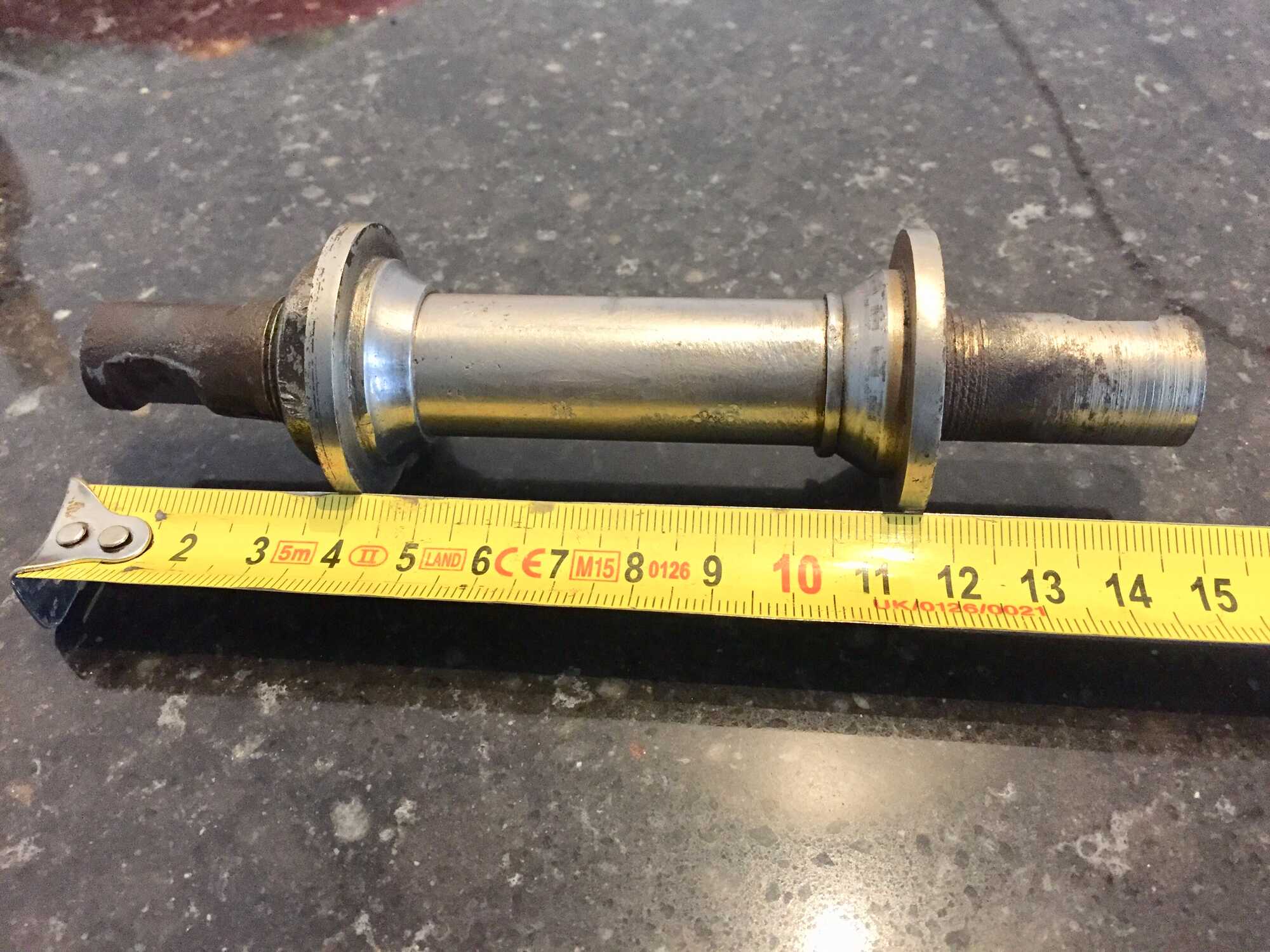

De lengtemaat van de as is 15 cm en de diameter is 17,2 mm .

[Fotomaan]

Bij de as van Jeroen van deze maat zitten meestal 5/16” kogels. Was dat hier ook het geval?
Het lijkt wel of er kleinere kogels in hebben gezeten omdat de kogelbaan zo hoog zit.

[Fotomaan]

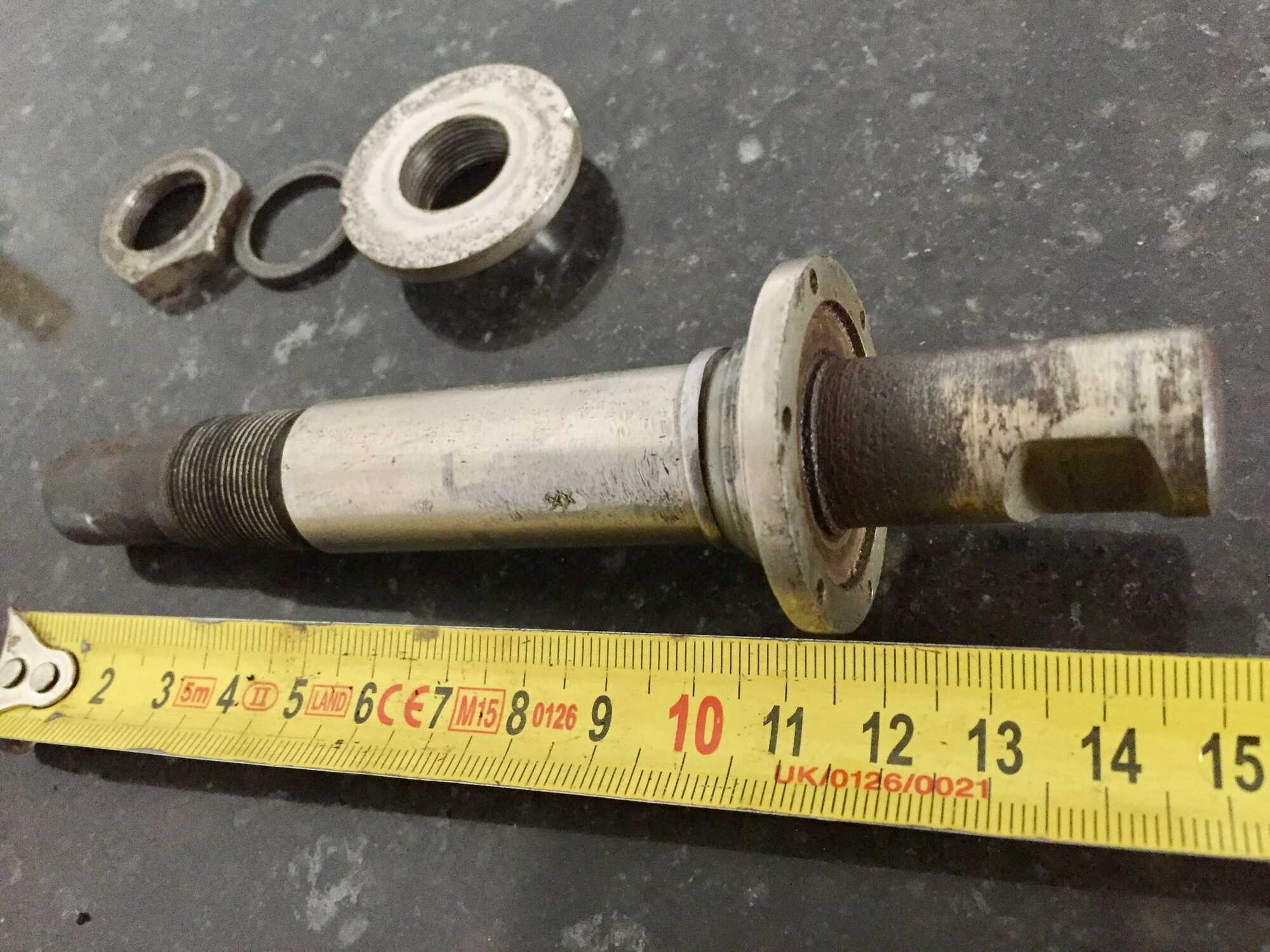

Ik heb vandaag overigens een dergelijke as gedemonteerd met een lengte van 164mm.
De linker koon had ook gaatjes maar dan slechts vier en de contramoer heeft een hele andere vorm.
De ring tussen de contramoer en de koon valt ook niet in een uitsparing dus het enige verschil tussen de linker en rechter koon zijn de vier gaatjes.
Alleen de diameter, de schroefdraad en de vorm van de konen is hetzelfde.
Als je via de documentatiebank in de onderdelen catalogus van Juncker uit 1910 op blz. 108 kijkt krijg je een beetje een idee van de diversiteit van trapasssen.

[moories]

Bij de as van Jeroen van deze maat zitten meestal 5/16” kogels. Was dat hier ook het geval?
Het lijkt wel of er kleinere kogels in hebben gezeten omdat de kogelbaan zo hoog zit.

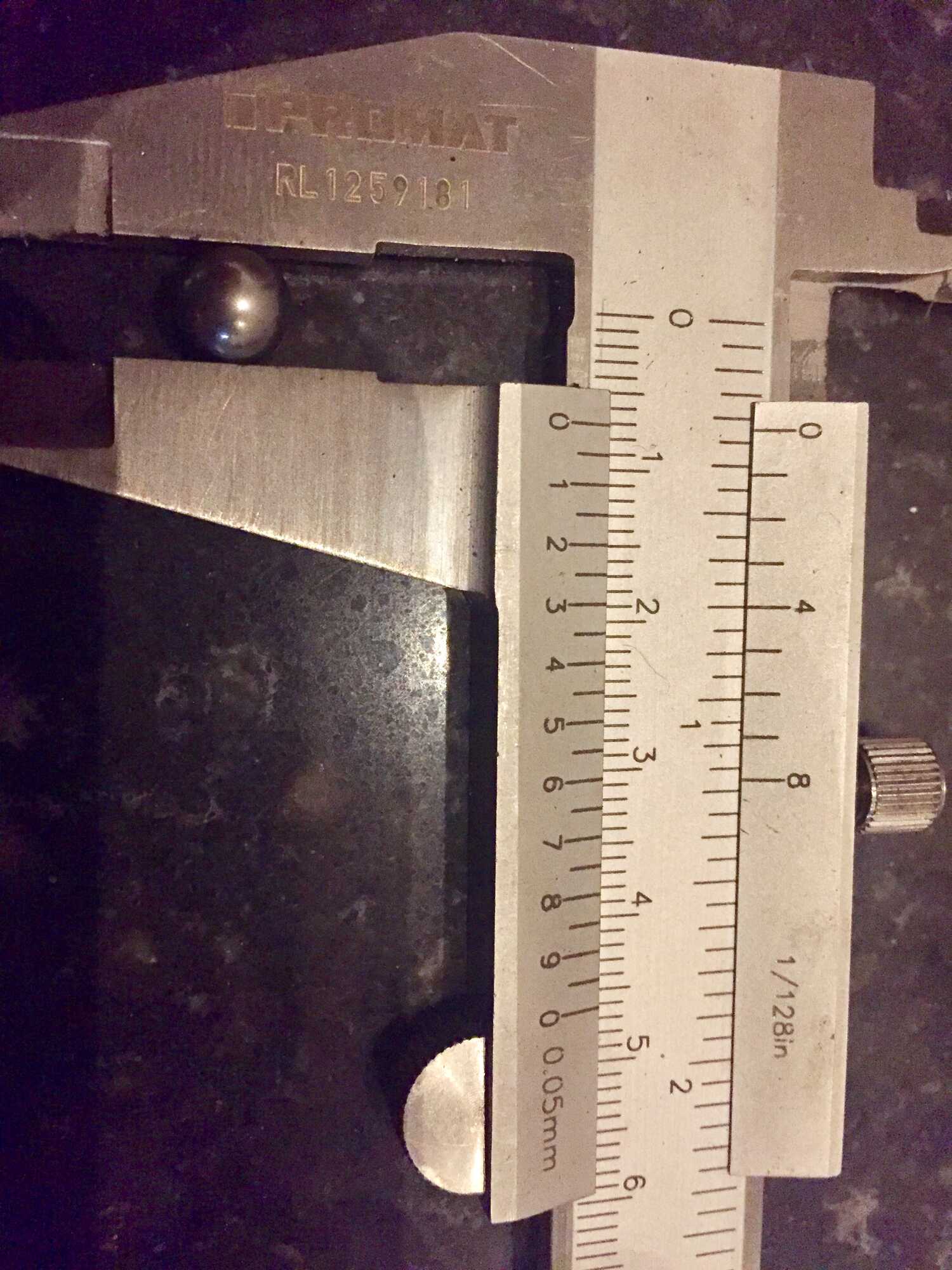

Ja 5/16” maat kogels, sorry 9/32” dus de “Gazellemaat” bedankt Jeroen en Marten

[Jeroen Zuiderwijk]

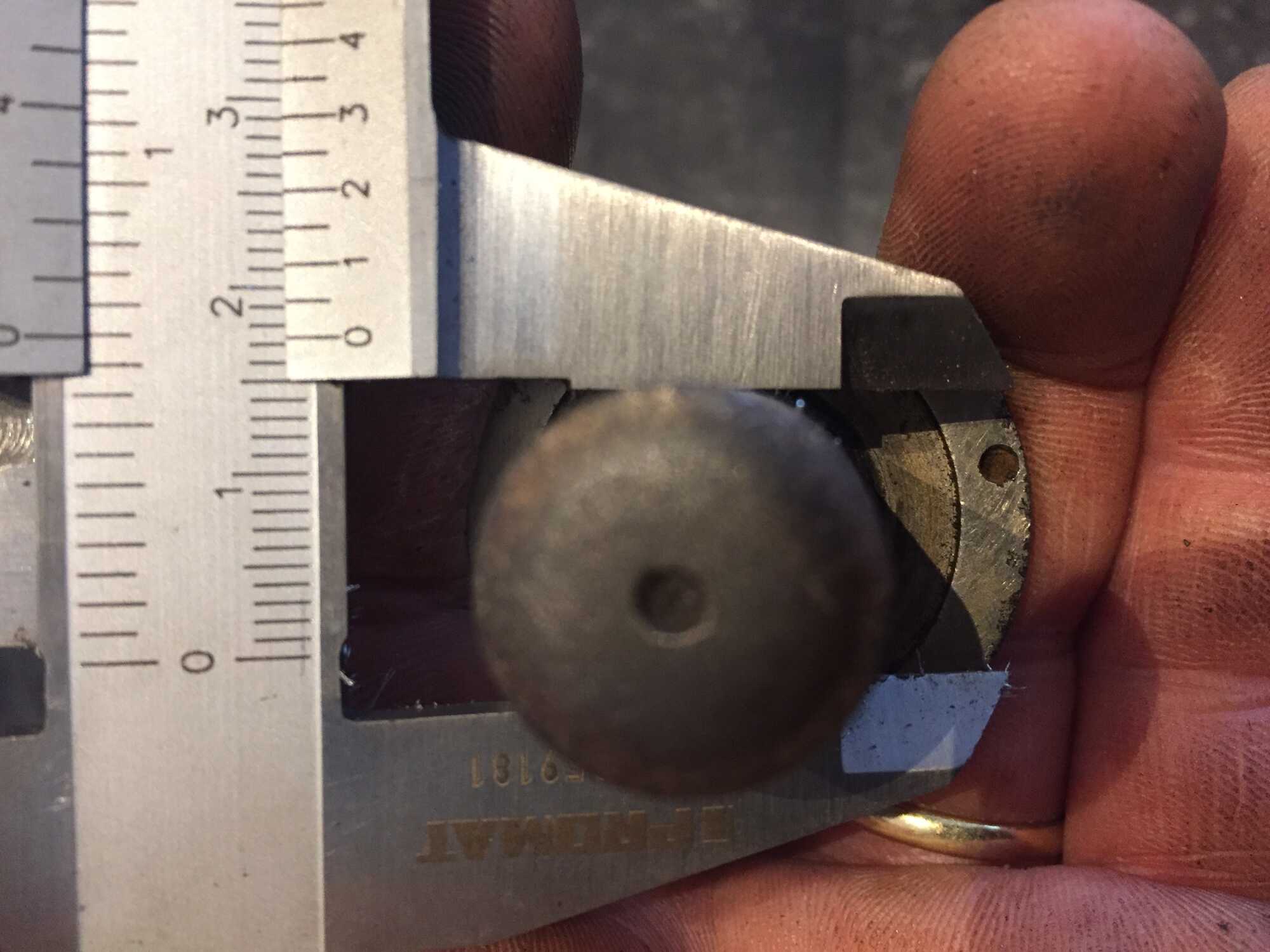

Ik lees een kleinere maat op je schuifmaat, rond 7,0mm? 5/16" zou 7,94mm moeten zijn. 9/32" is 7,14mm.

[m-gineering]

Ik lees een kleinere maat op je schuifmaat, rond 7,0mm? 5/16" zou 7,94mm moeten zijn. 9/32" is 7,14mm.

Wat we hier makkelijk vergeten: de bovenste nonius op de schuifmaat is in 1/128" dus lees je ook direct 1/4"+ 1/32 (4 x 1/128)) af

[Fotomaan]

Even voor de helderheid, de koon die ik bedoel waarbij de kogelbaan nogal hoog zit is die van de as van Jeroen.


Als kleinere kogels worden gemonteerd zal de kogelbaan op de koon hoger zitten en andersom.
De meeste konen die ik heb gezien hebben een kogelbaan die wat lager zit.
Ik kan het niet heel goed zien op de foto maar het lijkt ook alsof de kogelbaan niet consequent op dezelfde plek zit. Dat zou kunnen betekenen dat er ooit met veel speling mee gefietst is.
