Lely bakkerscarrier

Vragen, discussies en info over transportfietsen.
yamaco charlie
Berichten: 54
Lid geworden op: 27 nov 2022, 11.49

Re: Lely bakkerscarrier

Bericht door yamaco charlie »

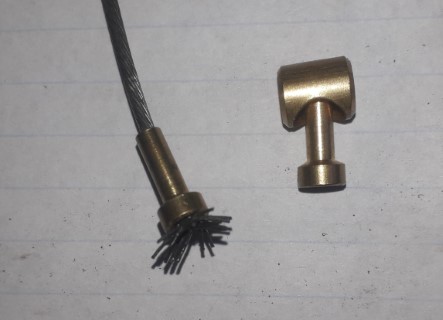

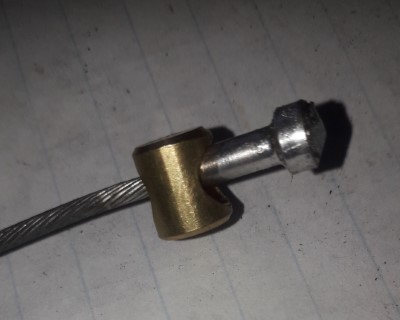

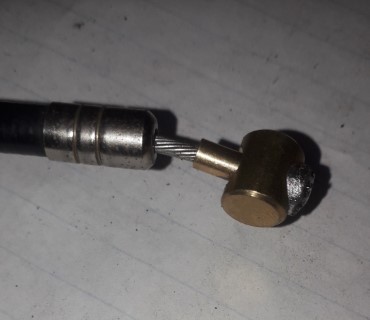

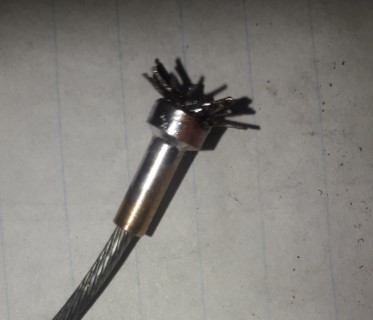

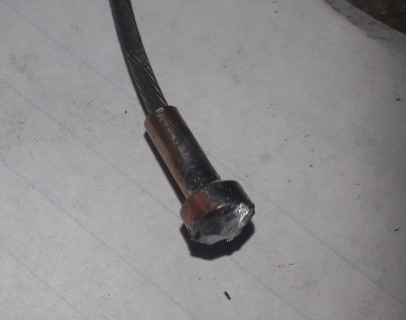

De remkabels waren ook niet meer wat het geweest is. Met name de buitenkabels waren kapot en beschadigd. Dan maar een stel nieuwe maken. Met een paar soldeernippels een soldeerbout en soldeertin kom je een heel eind. Eerst de binnenkabel door de soldeernippel steken en de staaldraden om de nippel heen buigen. Daarna solderen en de kop bijwerken. Vergeet niet na het op lengte maken van de buitenkabel een eindbusje te plaatsen. Dat verlengd de levensduur van de binnenkabel.
Bijlagen
20230105_132159 (2) (Miniatuur).jpg
20230105_132159 (2) (Miniatuur).jpg (53.59 KiB) 2875 keer bekeken
20230105_132113 (2) (Miniatuur).jpg
20230105_132113 (2) (Miniatuur).jpg (55.38 KiB) 2875 keer bekeken
20230105_132046 (2) (Miniatuur).jpg
20230105_132046 (2) (Miniatuur).jpg (54.17 KiB) 2875 keer bekeken
20230105_131659 (2) (Miniatuur).jpg
20230105_131659 (2) (Miniatuur).jpg (55.06 KiB) 2875 keer bekeken
20230105_131349 (2) (Miniatuur).jpg
20230105_131349 (2) (Miniatuur).jpg (57.83 KiB) 2875 keer bekeken
de rode
Berichten: 1210
Lid geworden op: 25 nov 2013, 06.09

Re: Lely bakkerscarrier

Bericht door de rode »

je beschikt over vele vaardigheden ; vakwerk ! ; een pracht-restauratie[verslag]
yamaco charlie
Berichten: 54
Lid geworden op: 27 nov 2022, 11.49

Re: Lely bakkerscarrier

Bericht door yamaco charlie »

Ik meende het probleem met de wielassen te hebben opgelost, maar helaas, niets is minder waar.
Van 1 wielas heb ik getracht het lager aan de buitenzijde samen te stellen uit 2 verschillende lager delen en daarbij passende kogeltjes te vinden: 3/16 (4.7mm) te groot, 3.96mm te klein en 4,5mm zou kunnen, maar die zijn niet zomaar 1,2 3 te krijgen. Bij Nostalgie Oirschot nog een paar verschillende lagercupjes opgescharreld om daar mee te kunnen stoeien. Ook nog even bij Van Diermen in Lunteren langs geweest. Deze had een lumineus idee. De lagercupjes van een trapas die hij nog had liggen hebben een buitendiameter van 40mm. Er zit echter wel een stootrand aan de buitenomtrek van het cupje, maar die kan ik op de draaibank wel verwijderen. Omdat het een compleet setje is (binnencupje en buitencupje met draad alsmede het bijbehorende lager, hier maar eens mee aan de gang gegaan.

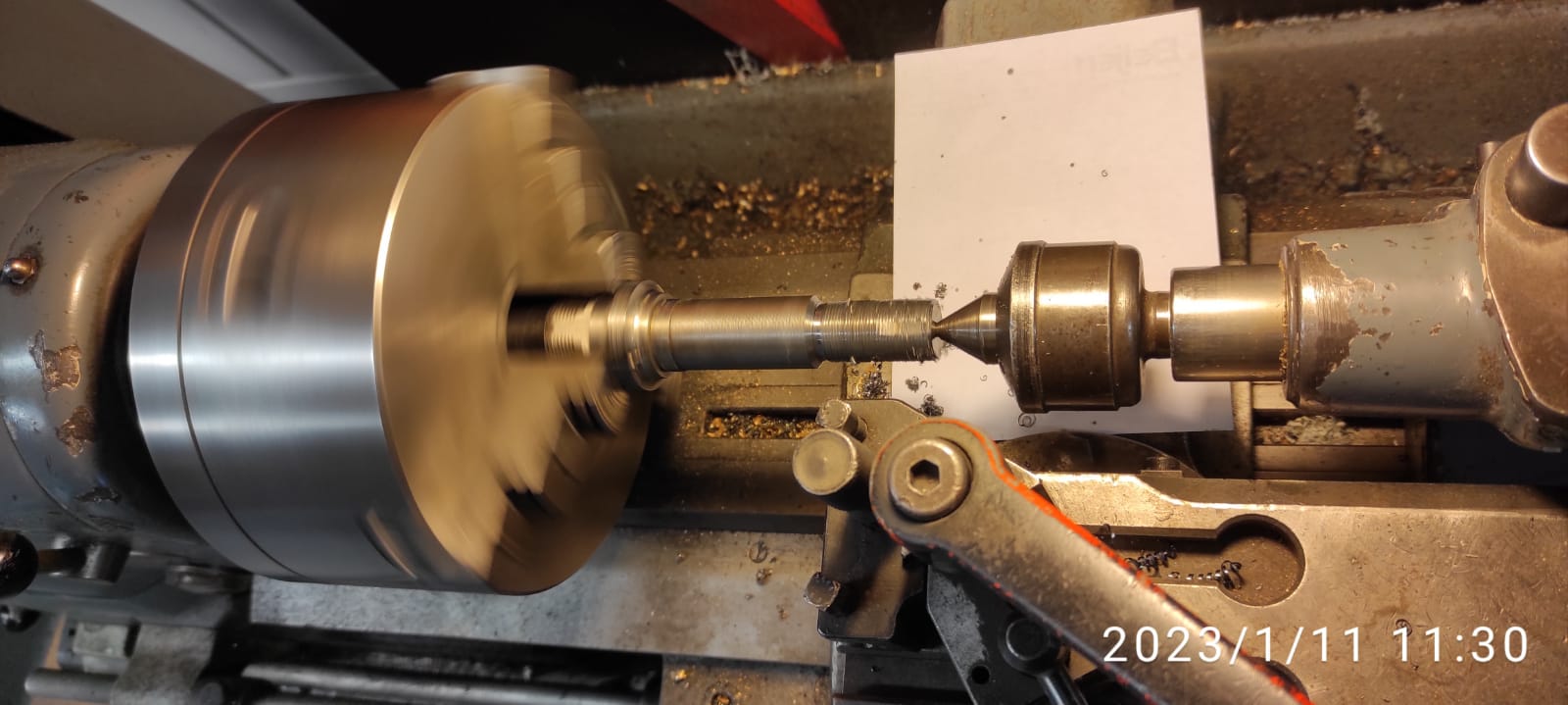

Het enioge wat dan nog moet gebeuren is de linkse draad van de trapas overnemen op mijn wielas. Helaas kan ik zelf geen schroefdraad snijden op mijn draaibank, maar altijd mooi als je een broer hebt die dat wel kan. Rob bedankt!
20230111_155712 (2) (Groot).jpg

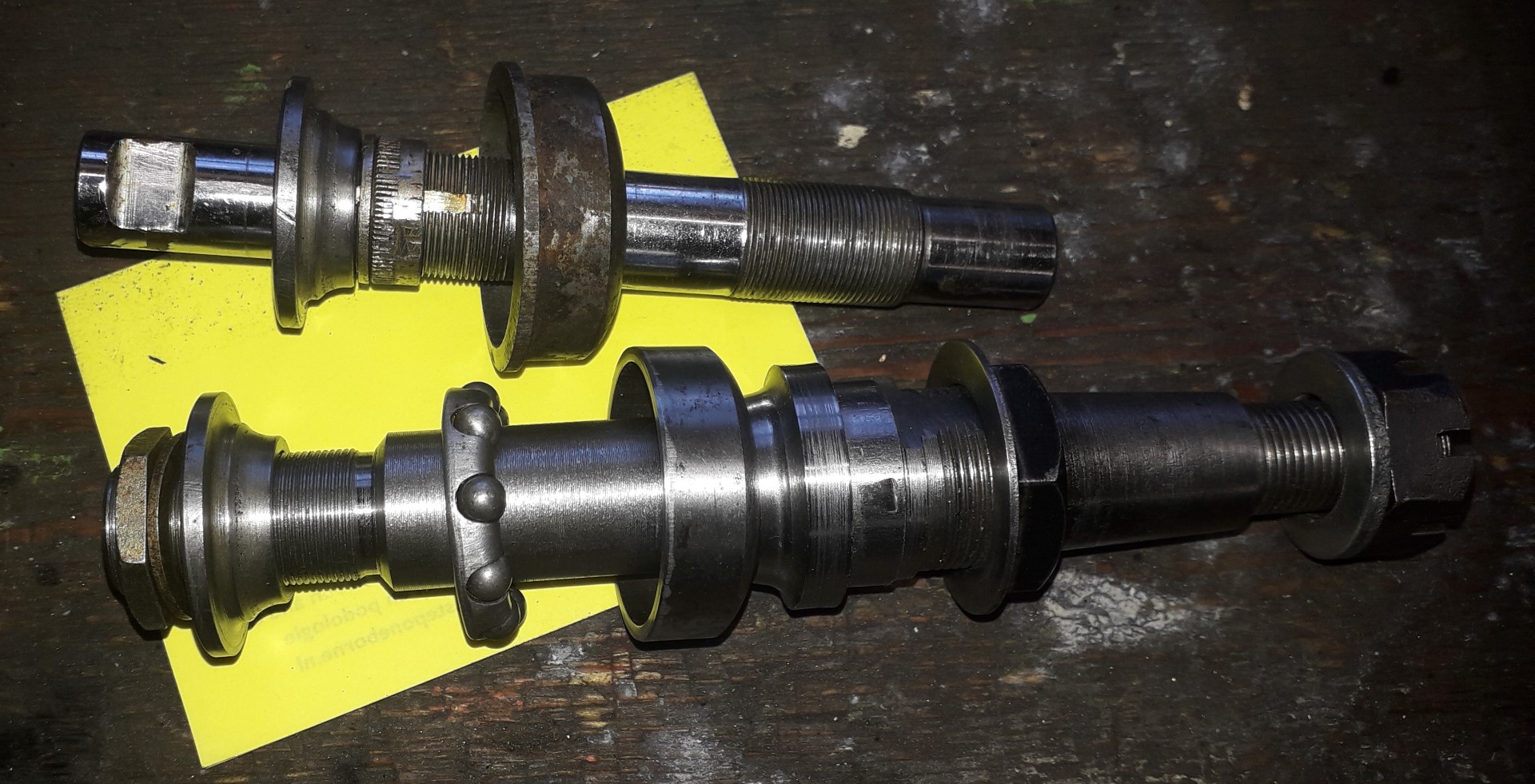

Bovenste as de wielas met nog een origineel cupje (as heeft linkse draad)
De onderste as is de aangepaste wielas met opgesneden draad en het aangepaste cupje.

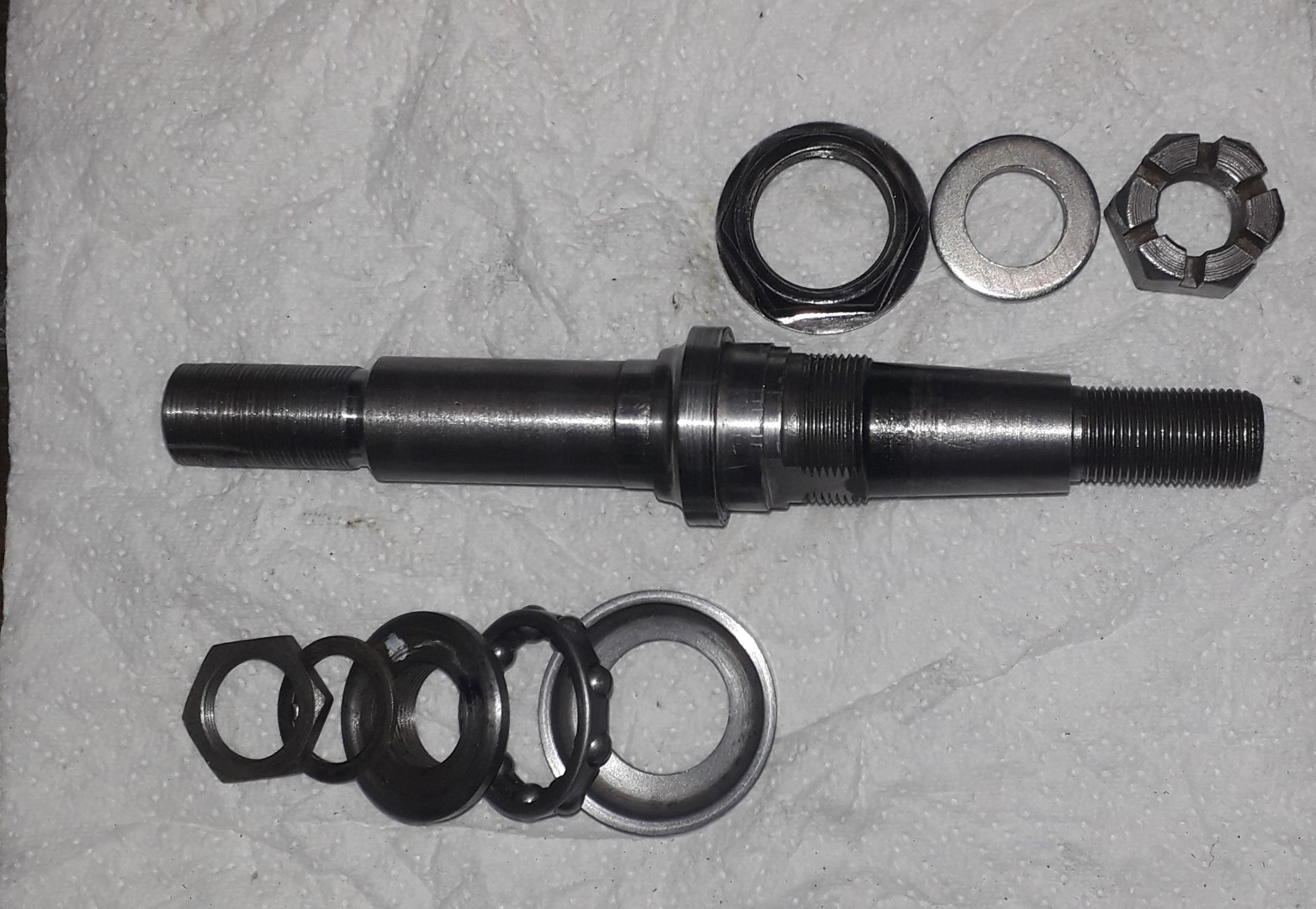

Op deze foto de aangepaste as met de losse onderdelen:
20230111_191125 (2) (Groot).jpg

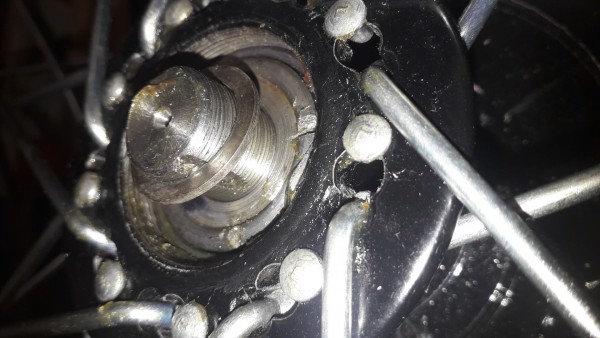

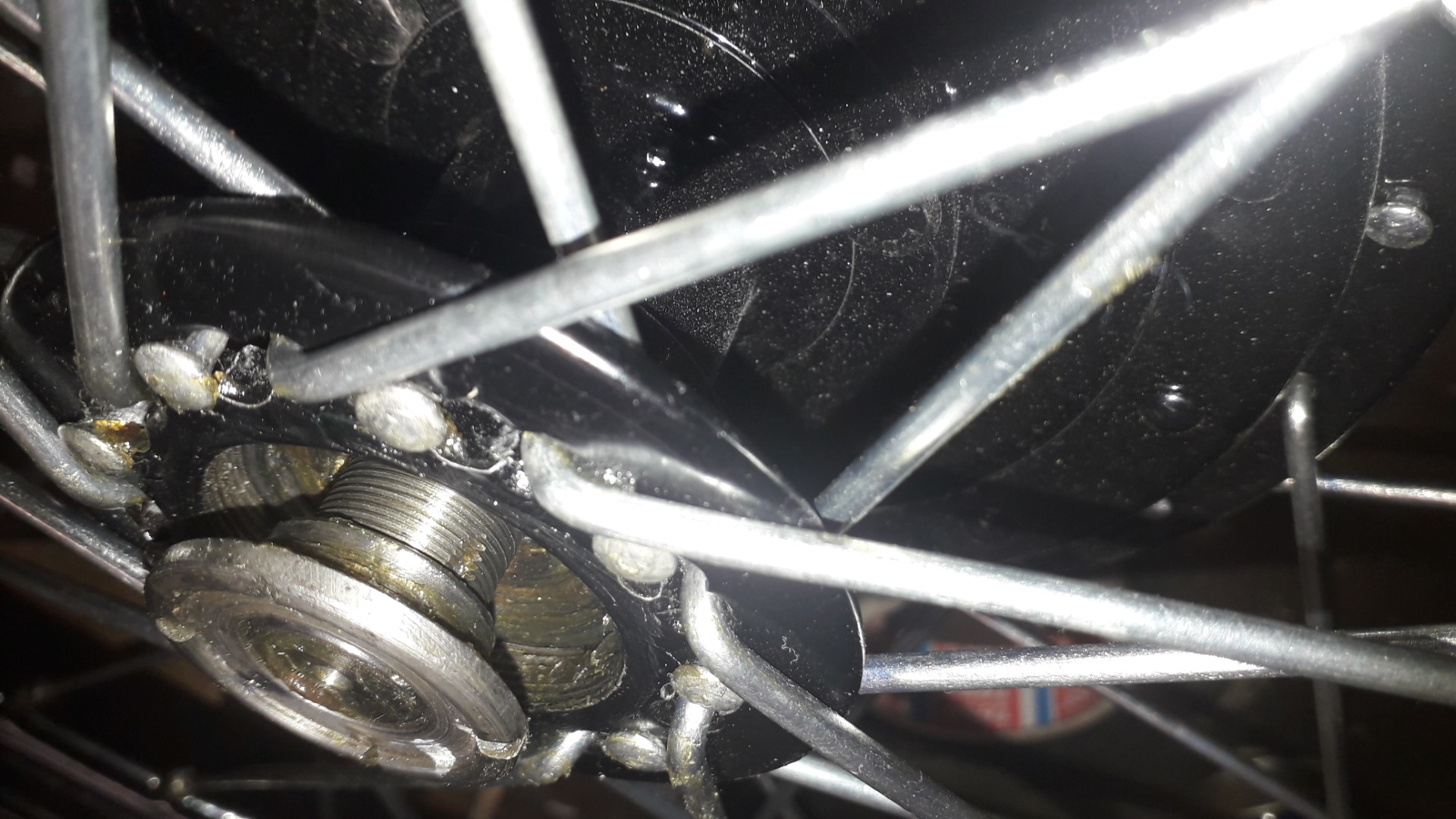

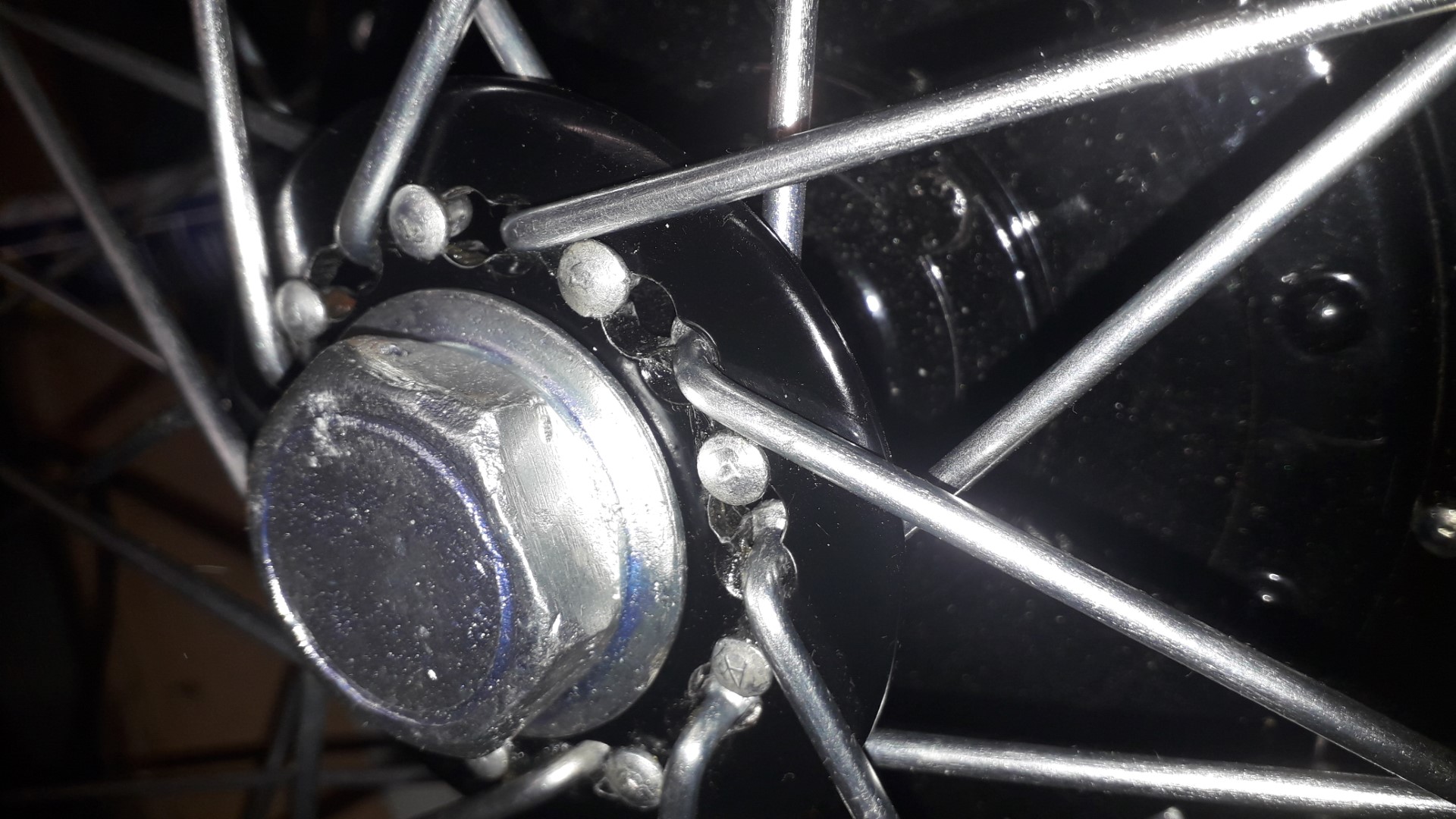

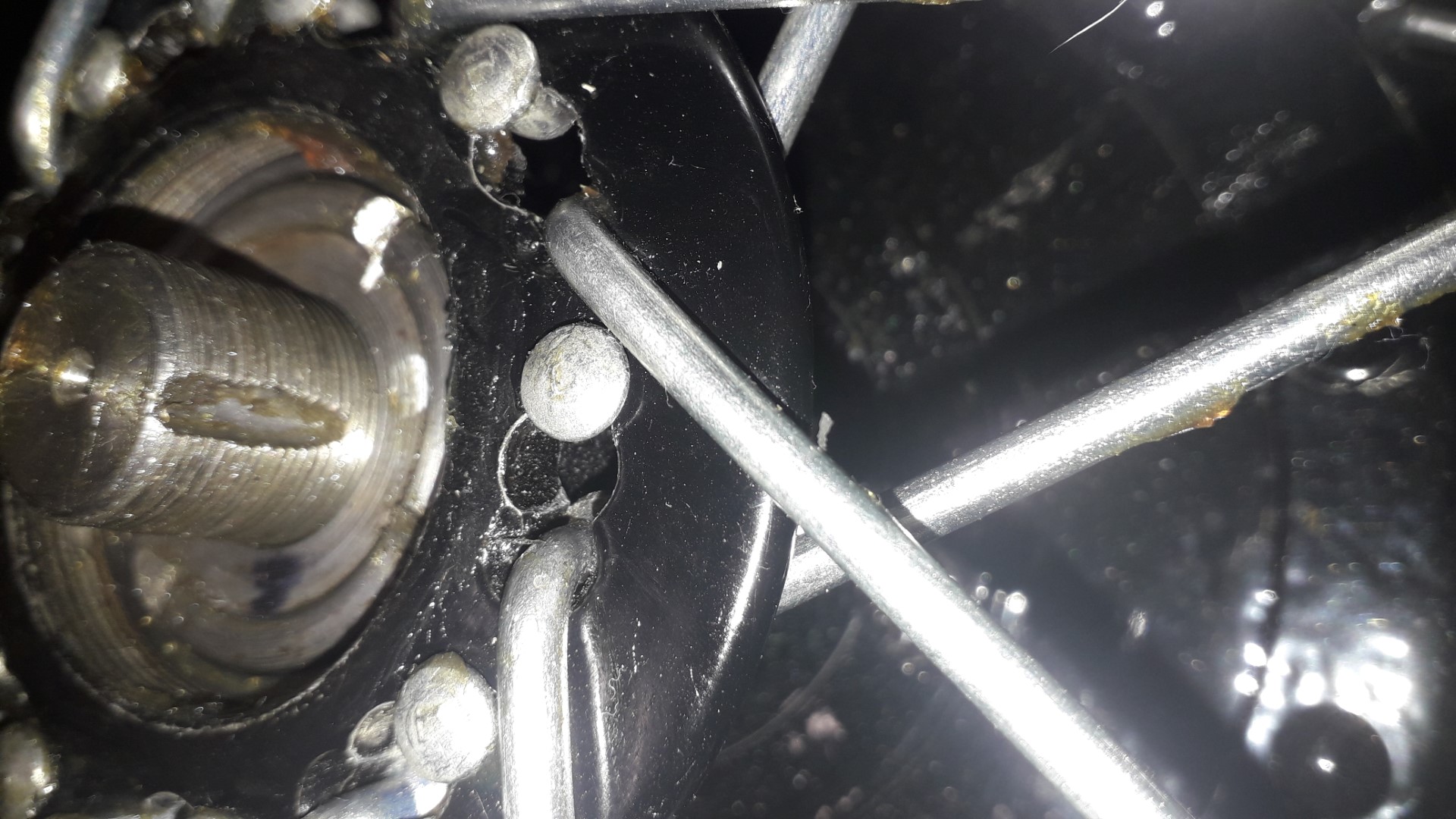

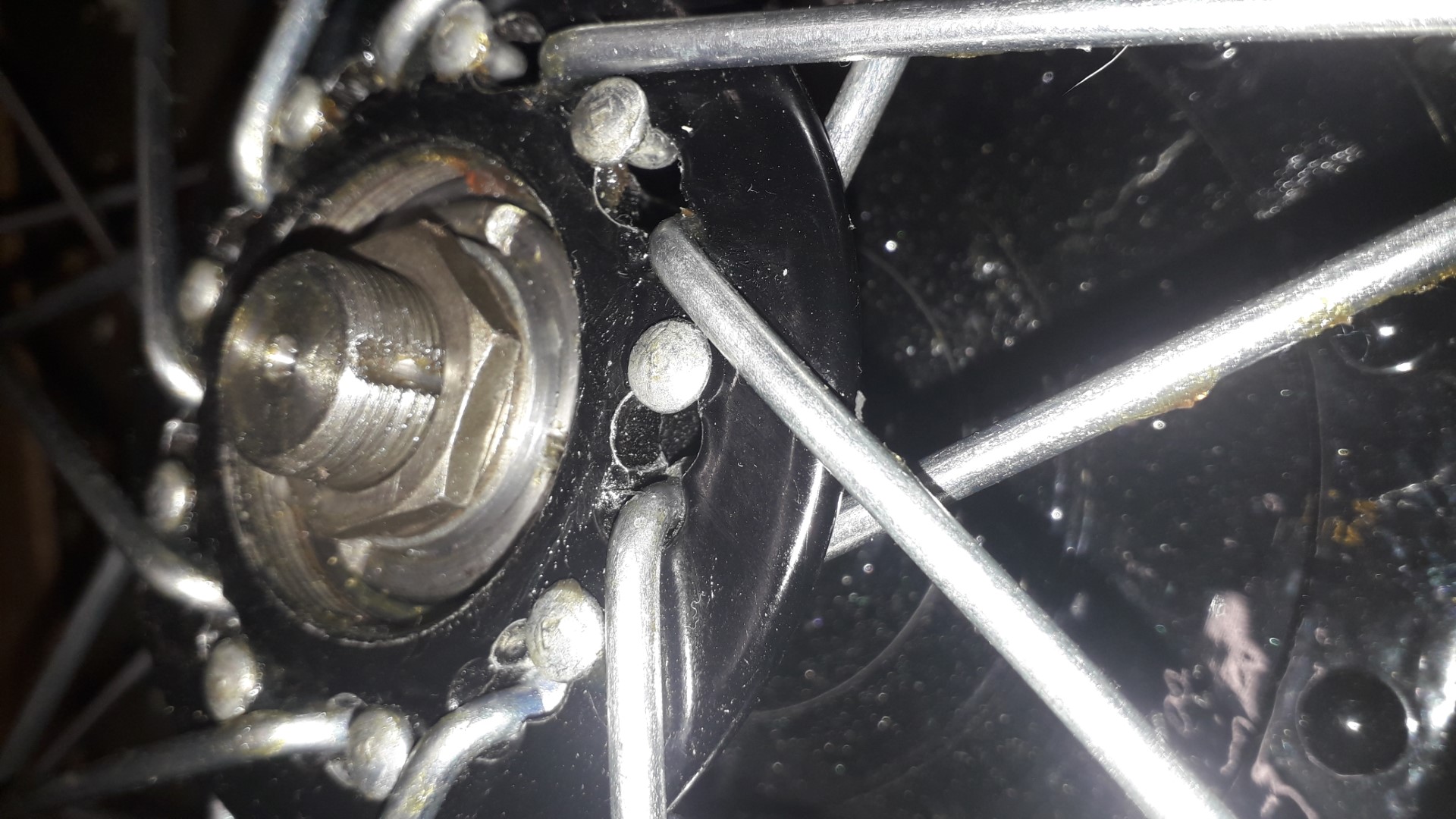

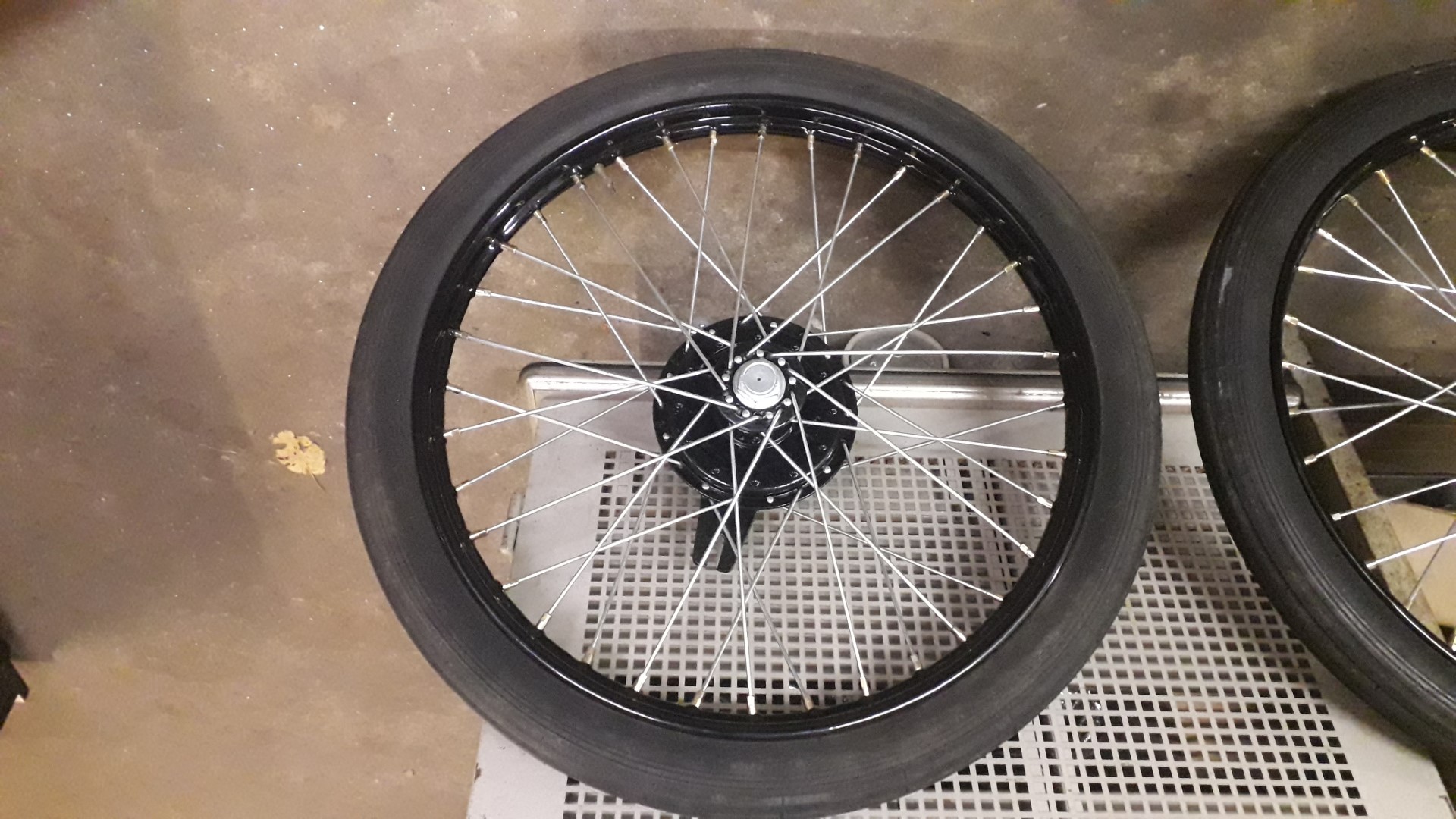

Na een beetje stoeien en fröbelen kan ik eindelijk mijn andere wiel ook weer opbouwen en gereedmaken voor montage:

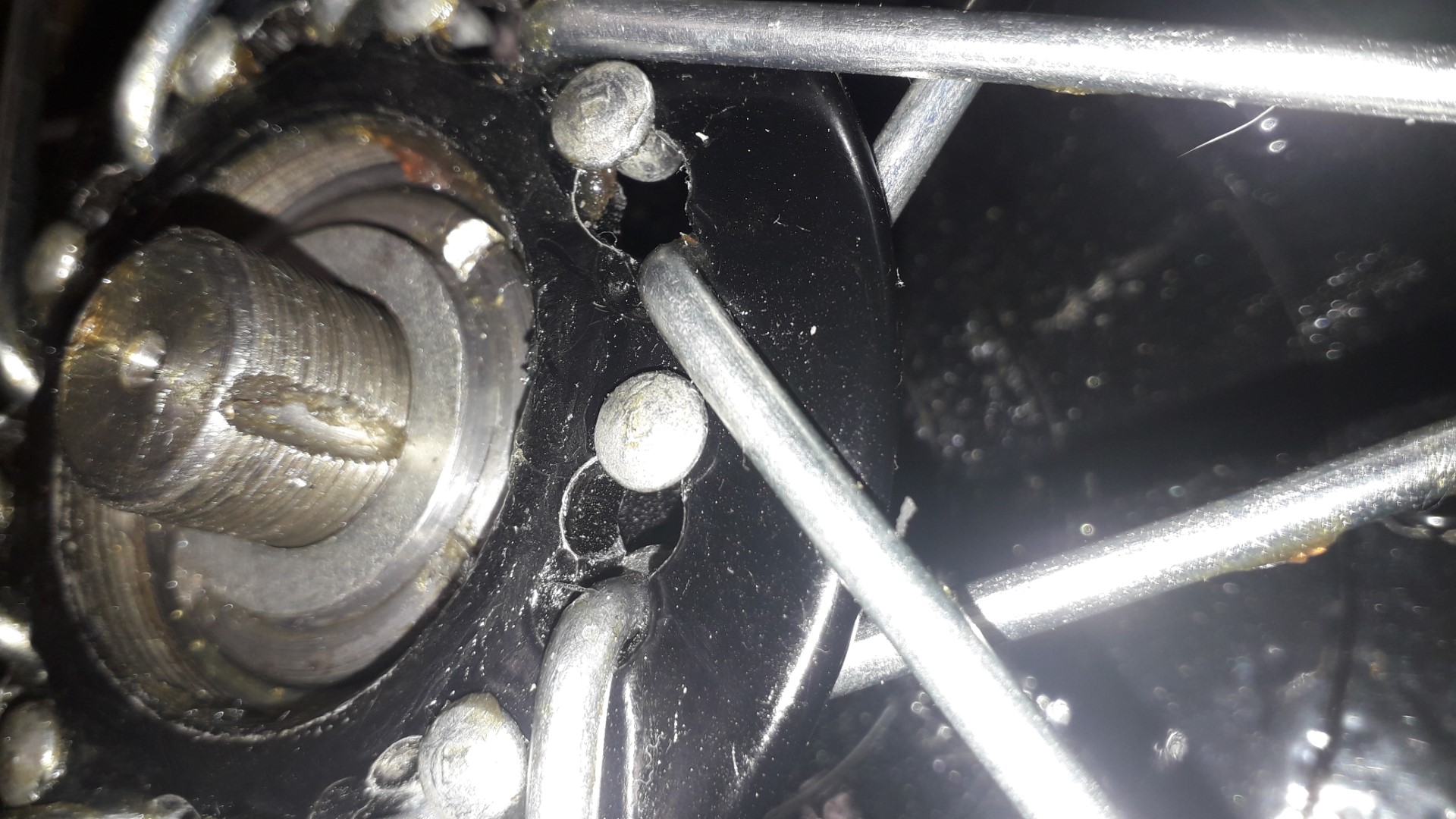

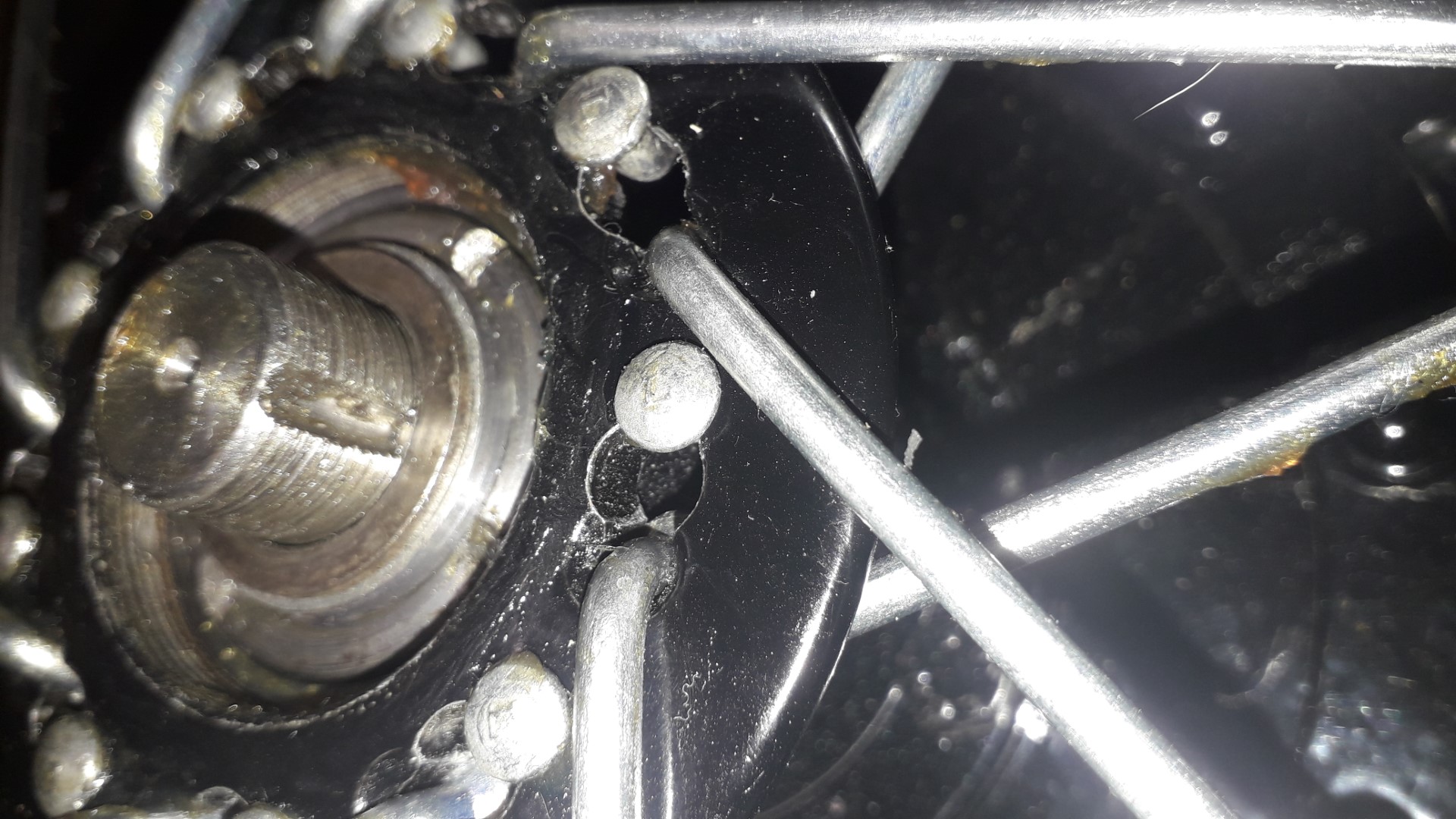

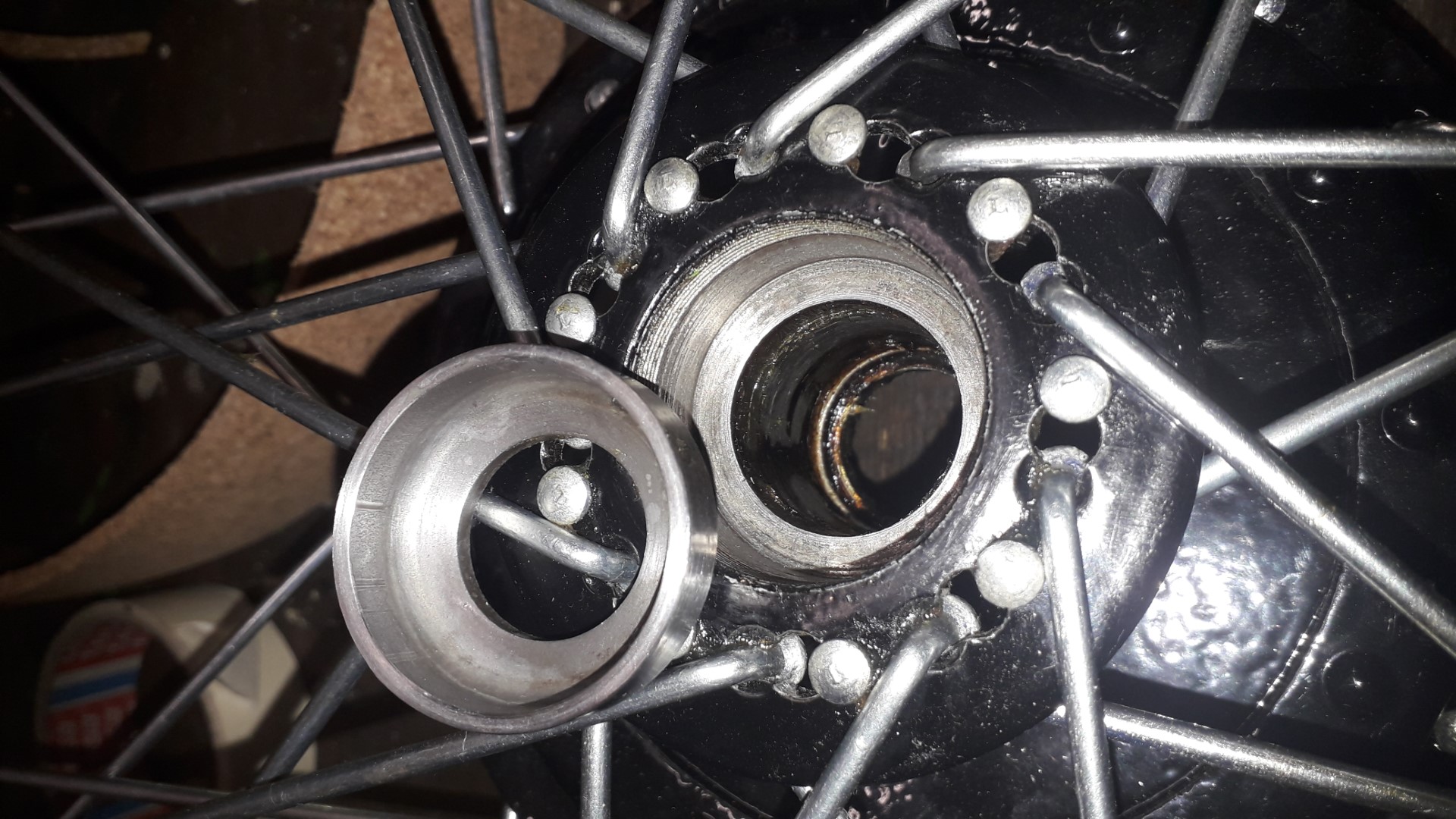

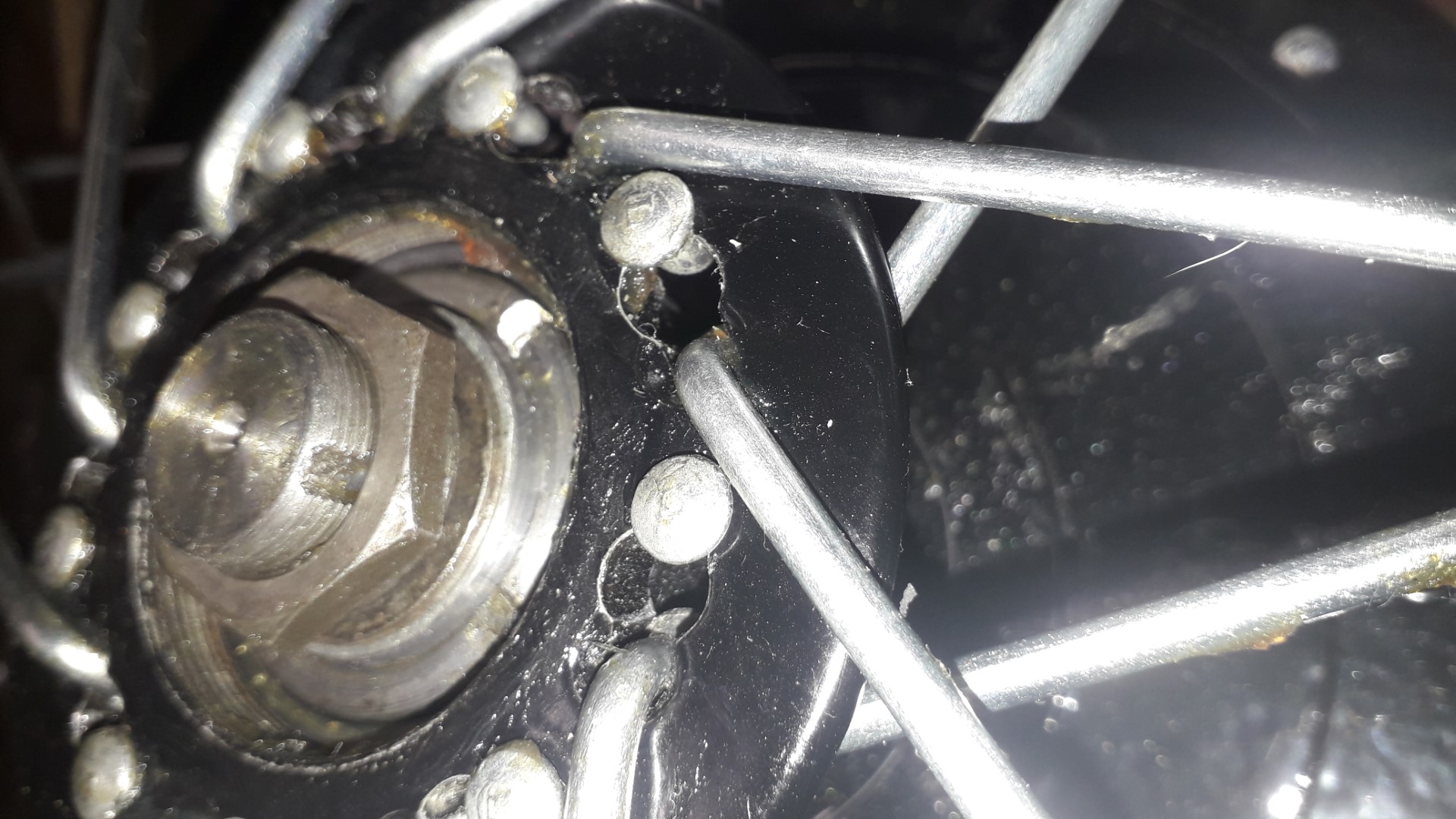

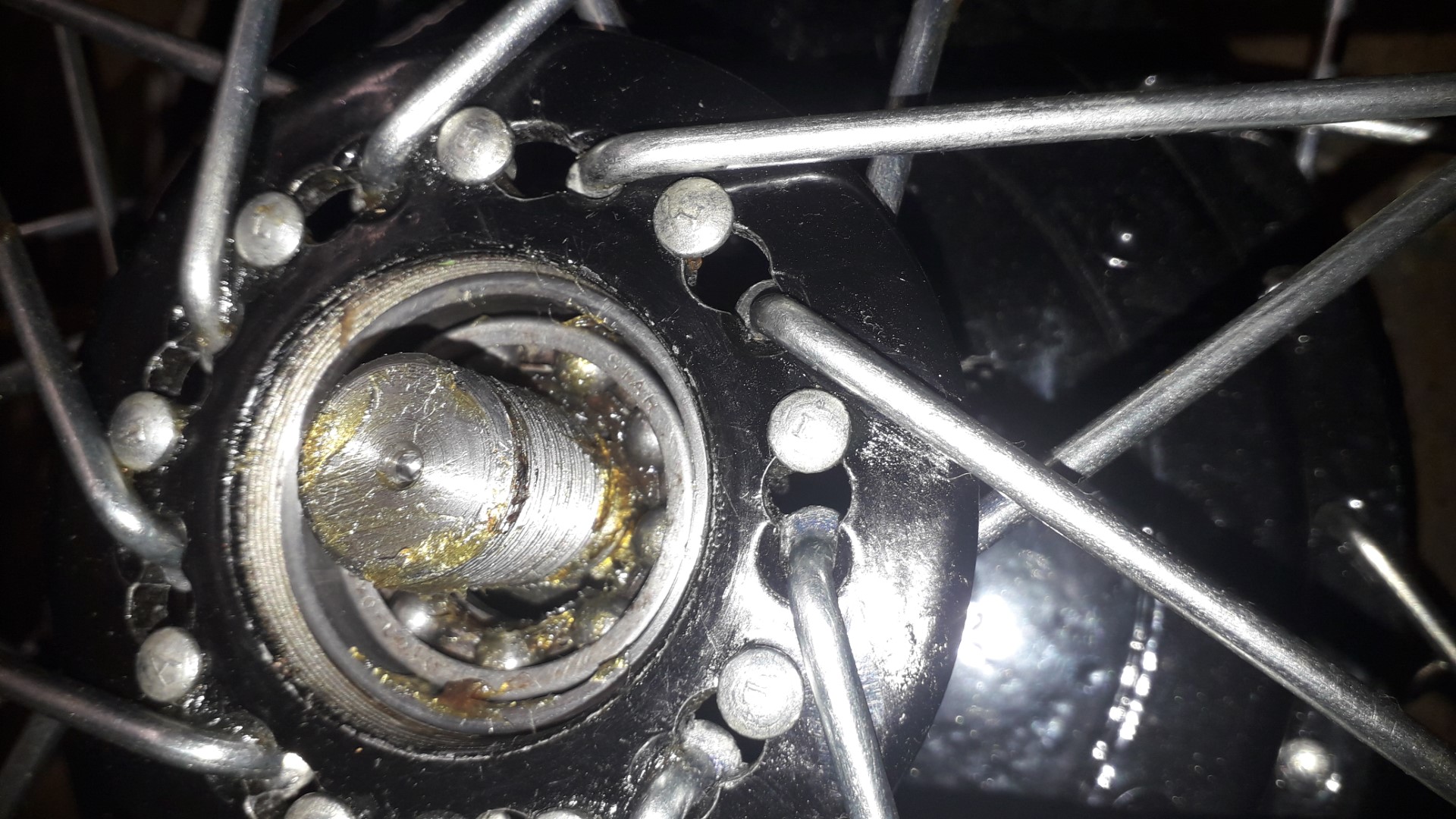

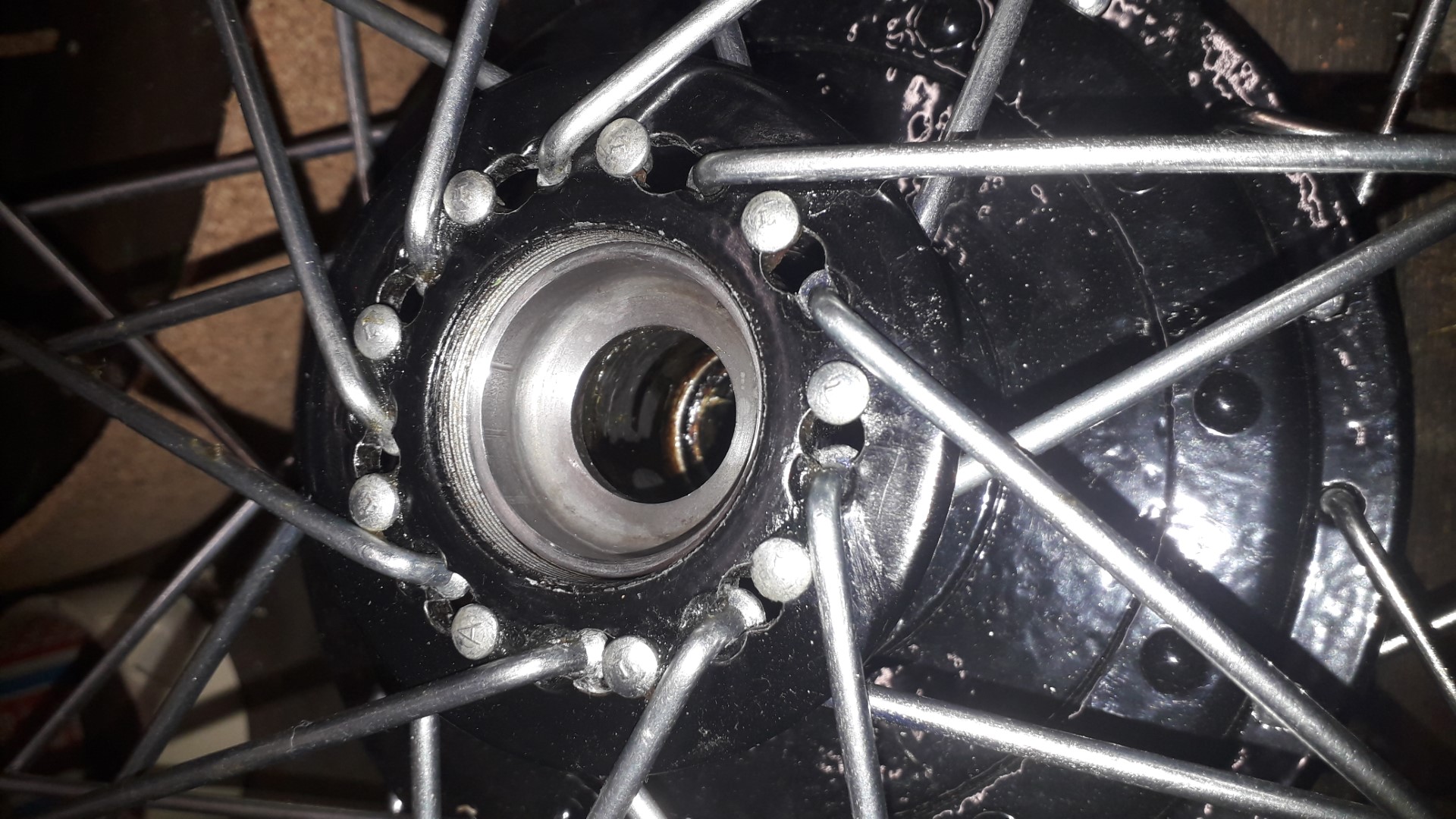

Het aangepaste cupje kan in de wielnaaf (een beetje loctite om te voorkomen dat die gaat meedraaien), de ingevette lagerkooi erin en dan de borgring. Helaas gaat het dan fout! De baan waar het nokje van de borgring in moet vallen loopt niet genoeg door.

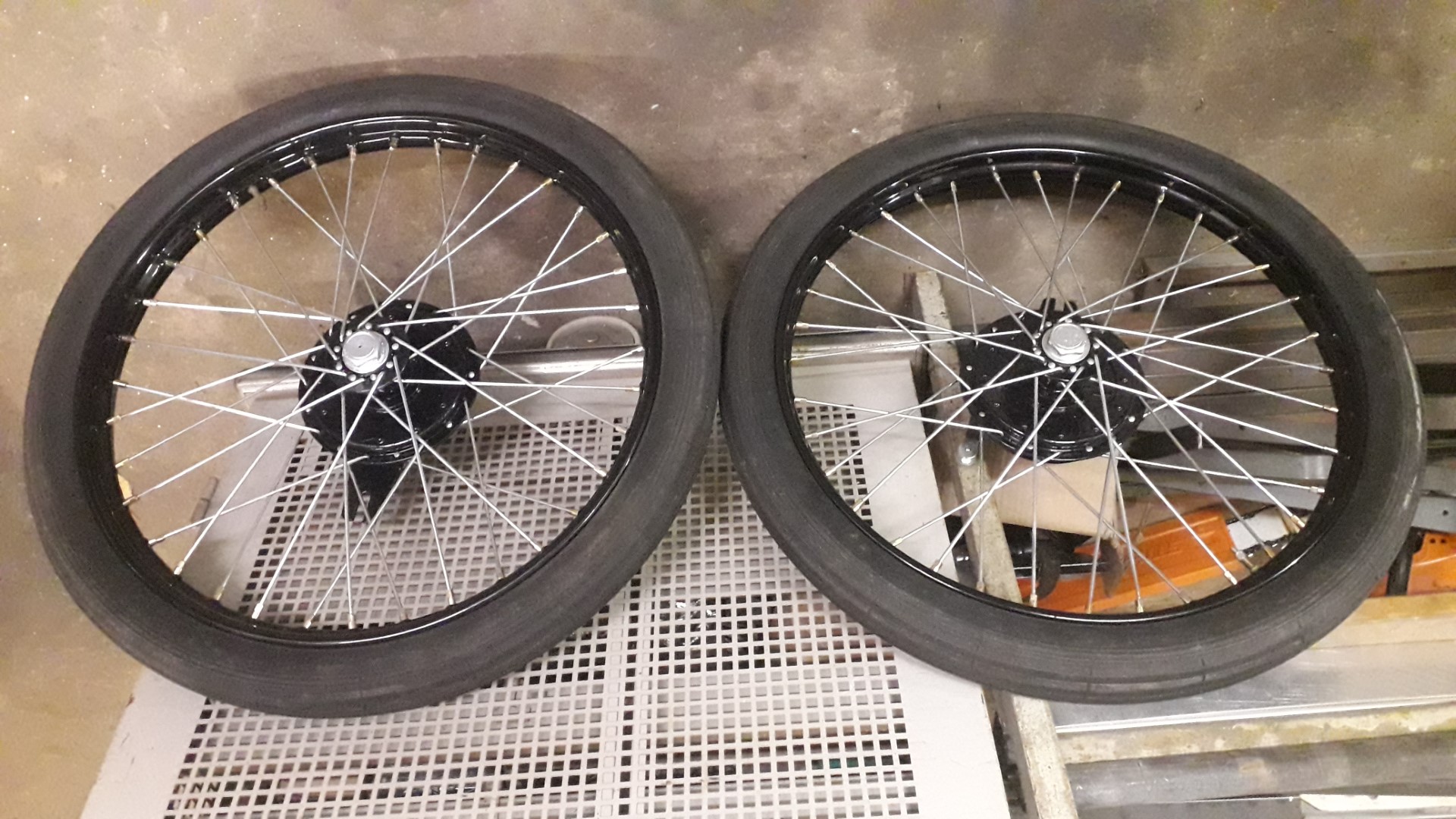

Een dikke ring doet wonderen. Op de draaibank de binnen- en buitendiameter aanpassen en dan komt de borgring wat hoger te liggen . Probleem opgelost. Nu kan alles worden afgemonteerd en heb ik eindelijk mijn beide zijwielen klaar!
20230111_191746 (Groot).jpg
20230111_191756 (Groot).jpg
20230111_192258 (Groot).jpg
20230111_193022 (Groot).jpg
20230111_193330 (Groot).jpg
20230111_195447 (Groot).jpg
20230111_195504 (Groot).jpg
20230111_195520 (Groot).jpg
20230111_195601 (Groot).jpg
20230111_195703 (Groot).jpg
20230111_200538 (Groot).jpg
20230111_201700_008 (Groot).jpg
20230111_201809_001 (Groot).jpg
yamaco charlie
Berichten: 54
Lid geworden op: 27 nov 2022, 11.49

Re: Lely bakkerscarrier

Bericht door yamaco charlie »

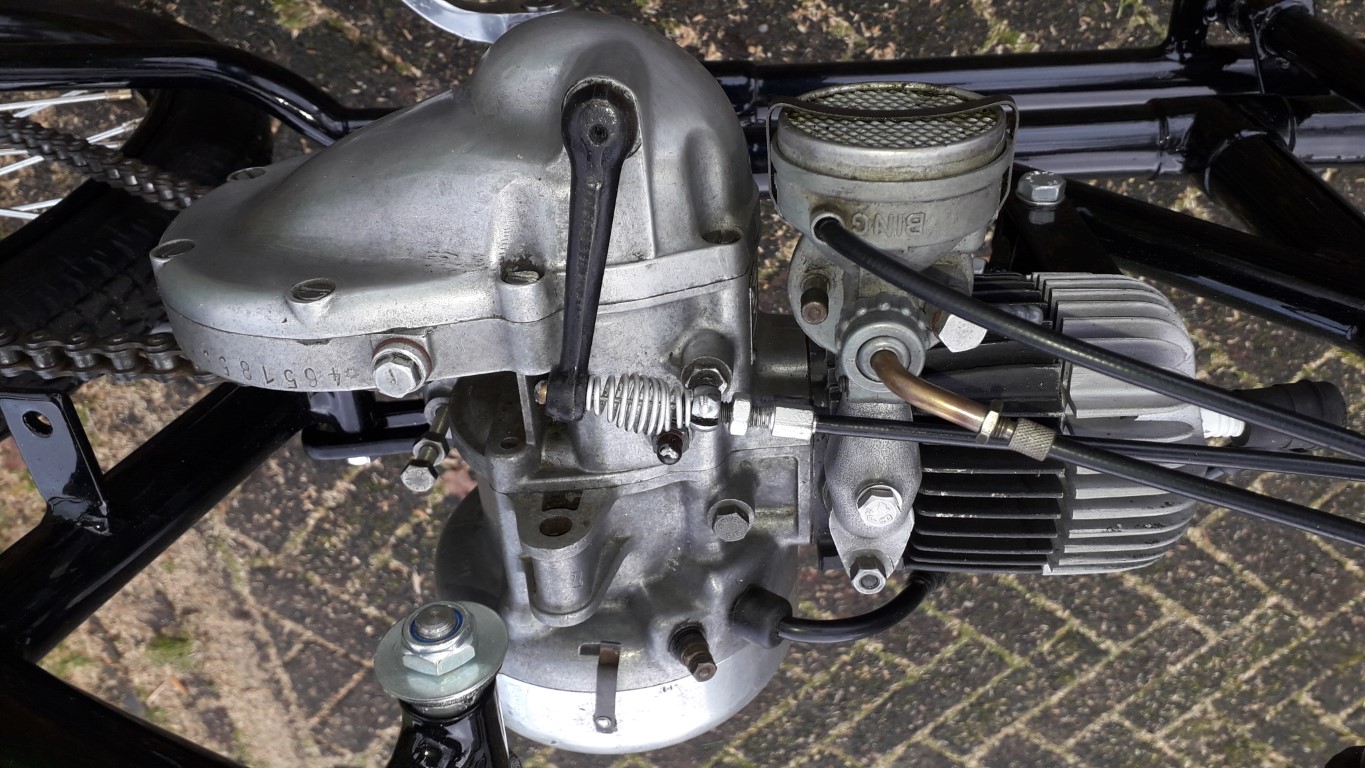

Het motorblokje (JLO FM48E) heeft géén versnellingen, echter wel een koppeling.

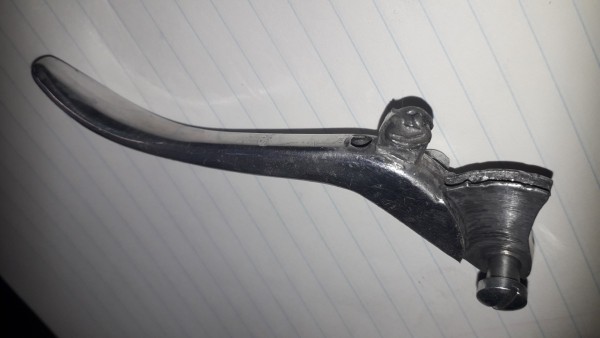

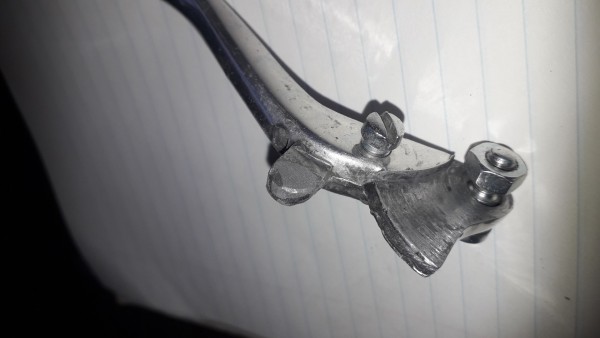

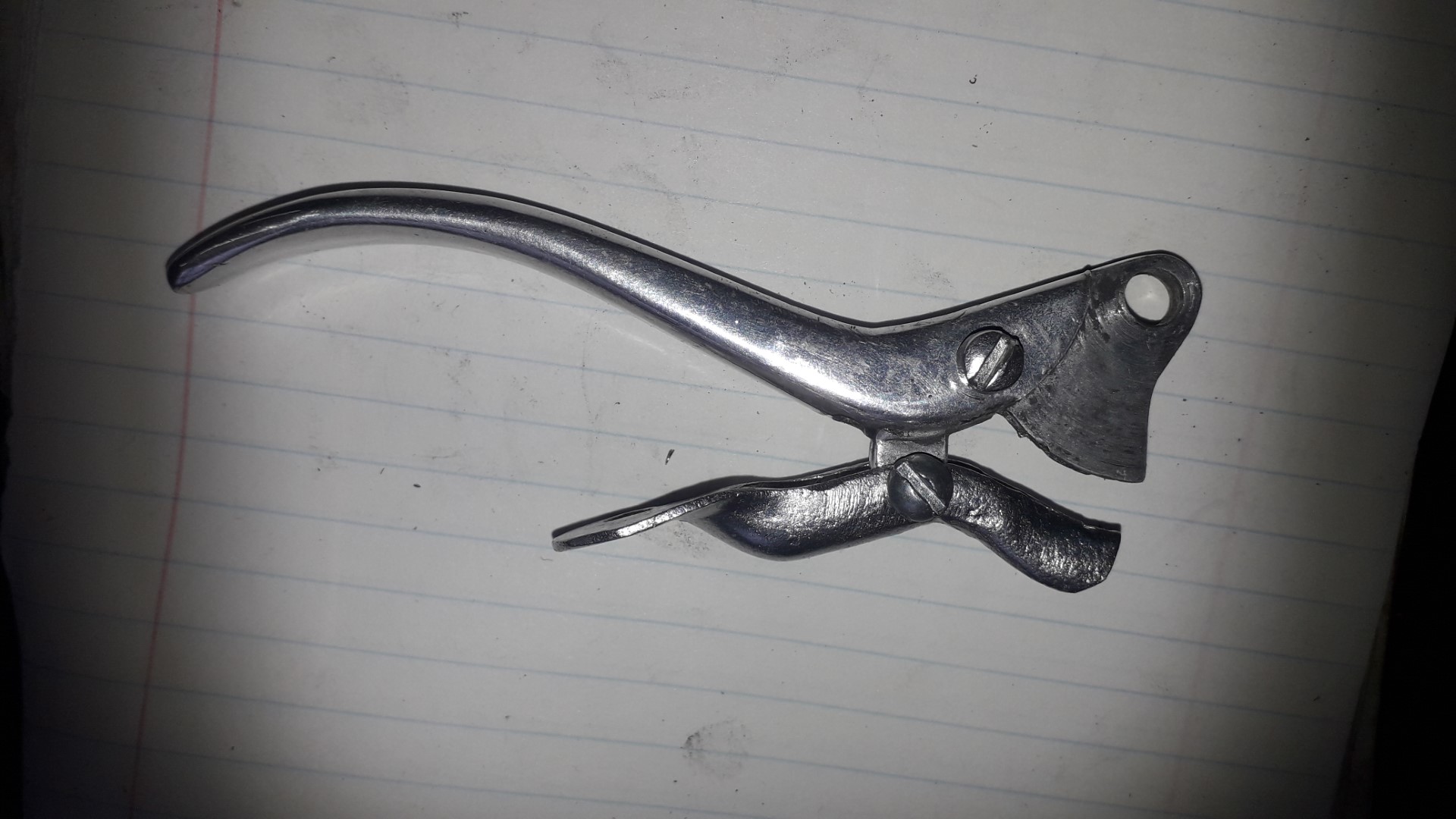

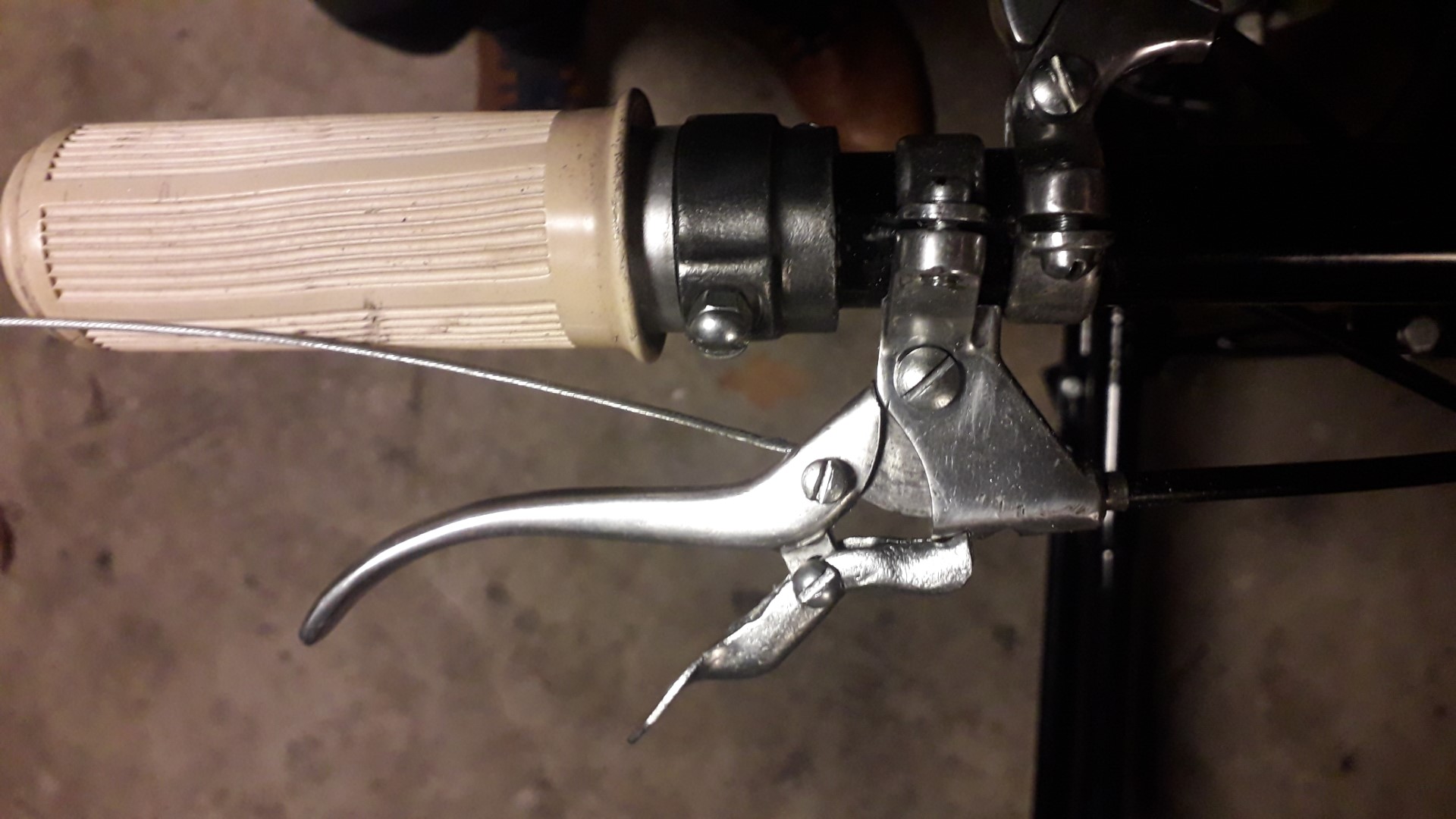

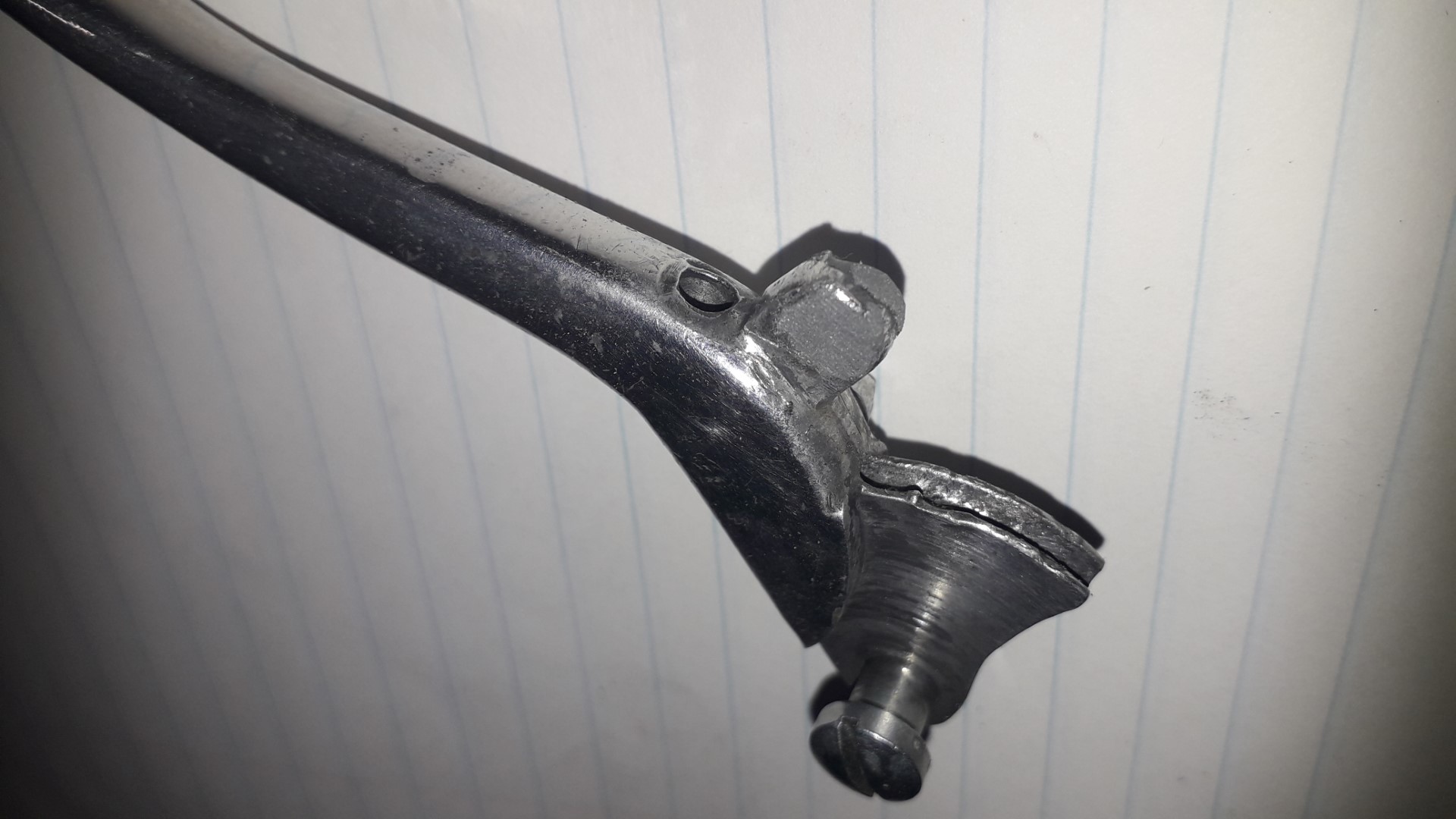

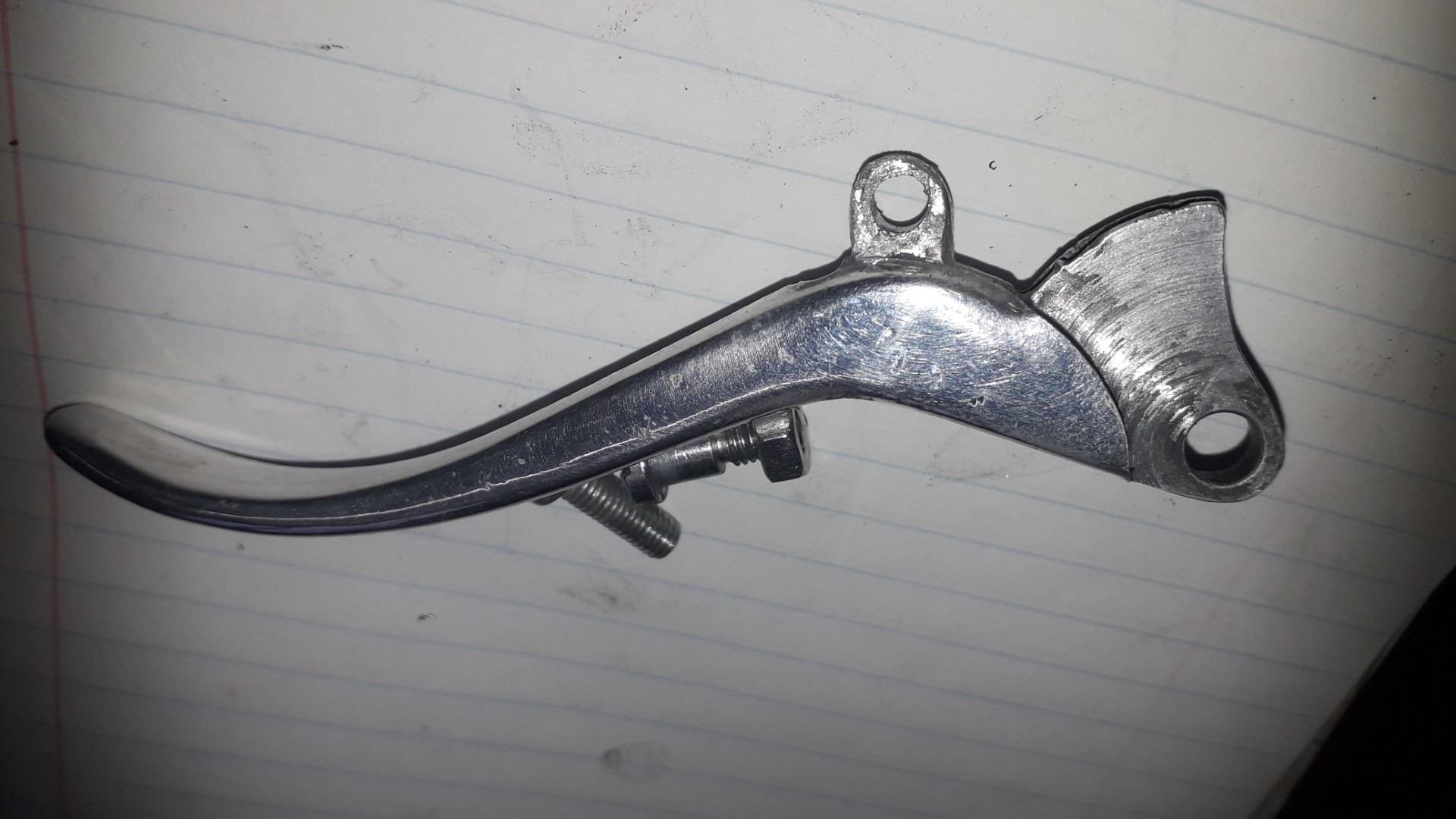

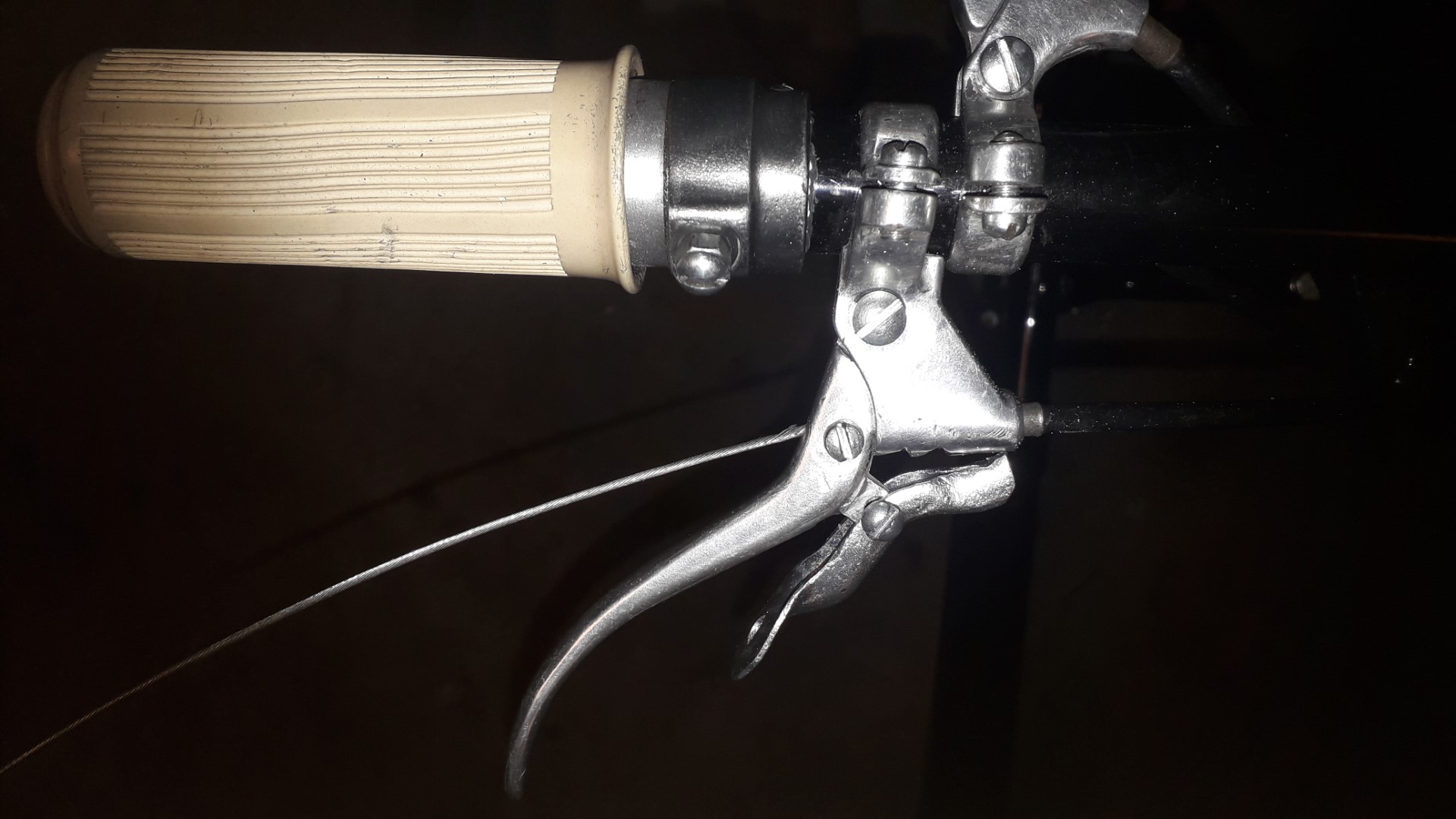

Indien de motor loopt, en je staat even stil, bijv. voor een verkeerslicht, is het mogelijk het motortje in zijn "vrij" te zetten, d.m.v. een hendeltje ààn de koppelingshendel. Het aluminiumoogje wat daarvoor aan de koppelingshendel is aangebracht was behoorlijk "uitgelubberd". Om problemen in de toekomst te voorkomen heb ik met 2 componenten alumniumpasta het gaatje eerst opgevuld, vlakgemaakt en vervolgens een nieuw gaatje ingeboord. Een nieuwe binnenkabel voor de koppeling gemaakt en het zwikkie maar eens gemonteerd. Ook dat is weer opgelost.
Bijlagen
20230112_171304 (Groot).jpg
20230112_171149 (Groot).jpg
20230112_144331 (Groot).jpg
20230112_143559 (Groot).jpg
20230112_142030 (Groot).jpg
20230112_142022 (Groot).jpg
20230112_141633 (Groot).jpg
yamaco charlie
Berichten: 54
Lid geworden op: 27 nov 2022, 11.49

Re: Lely bakkerscarrier

Bericht door yamaco charlie »

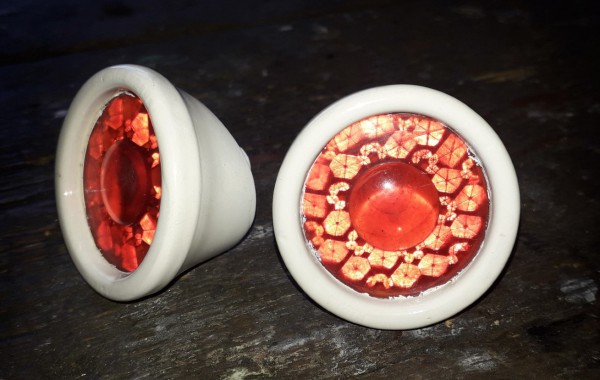

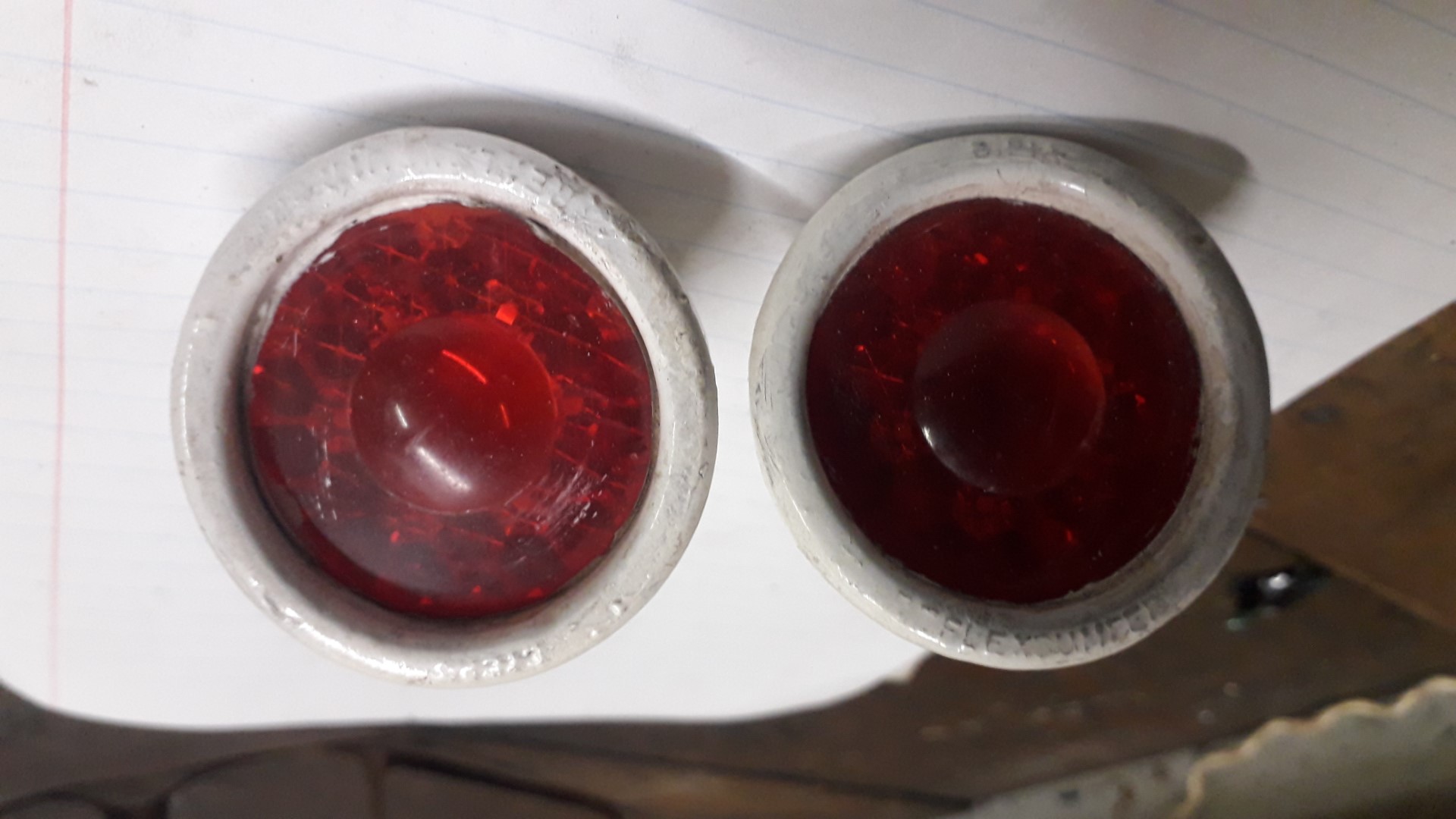

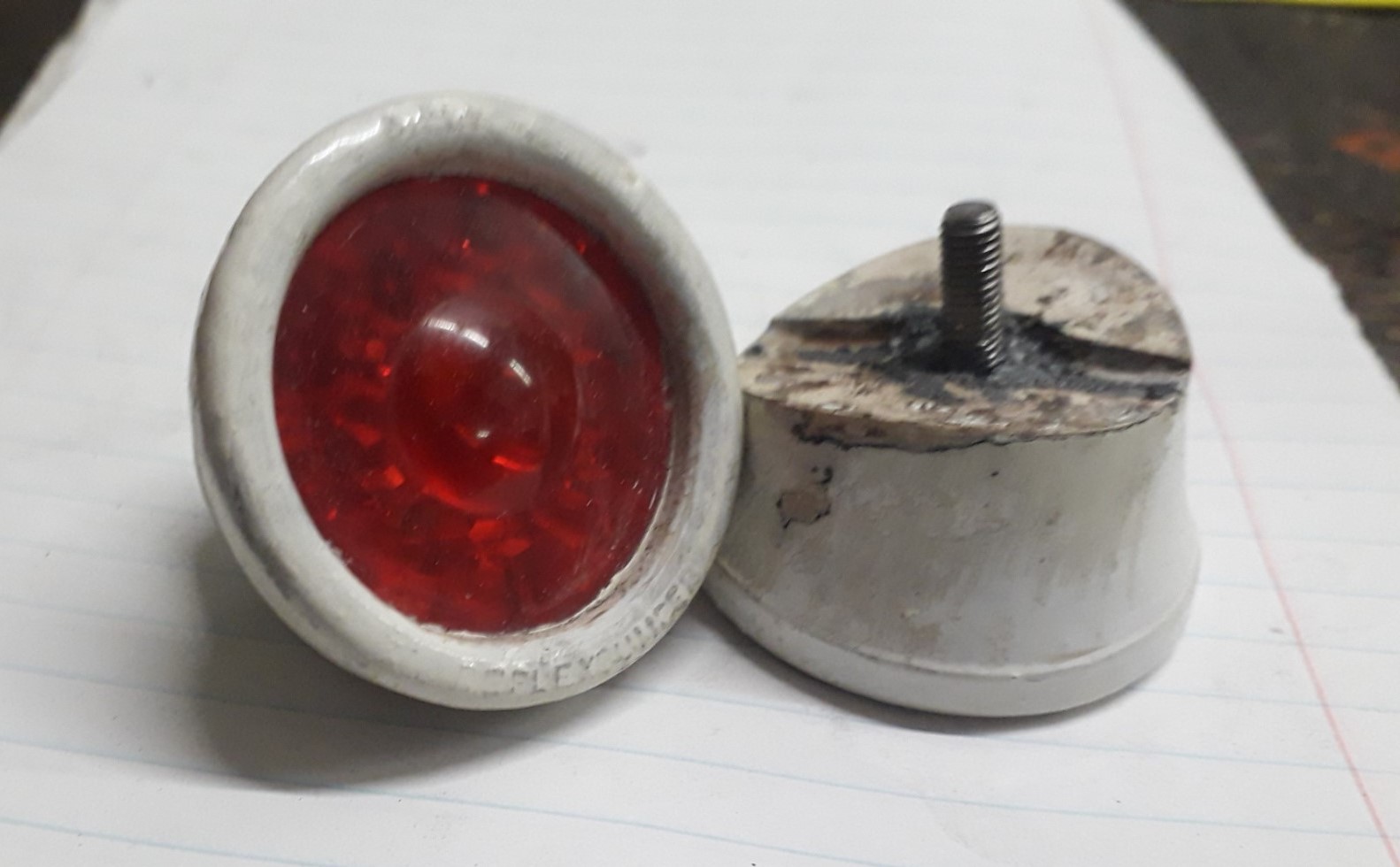

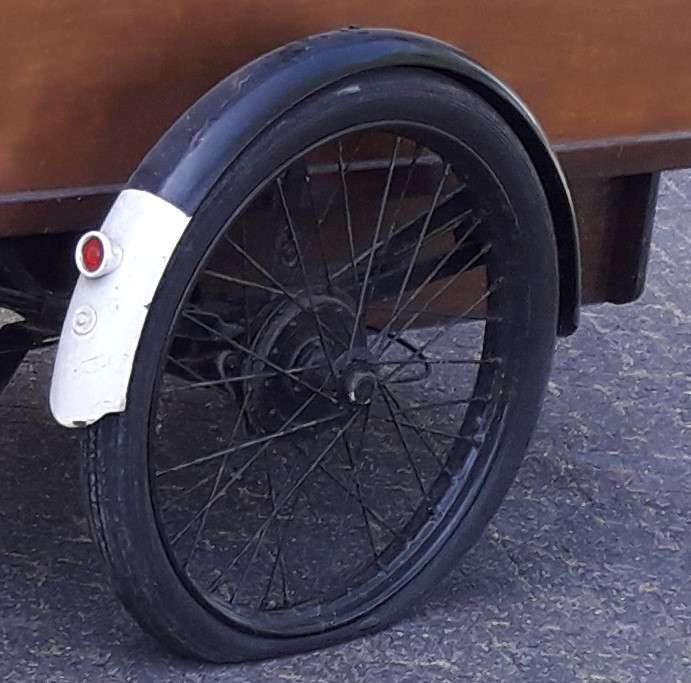

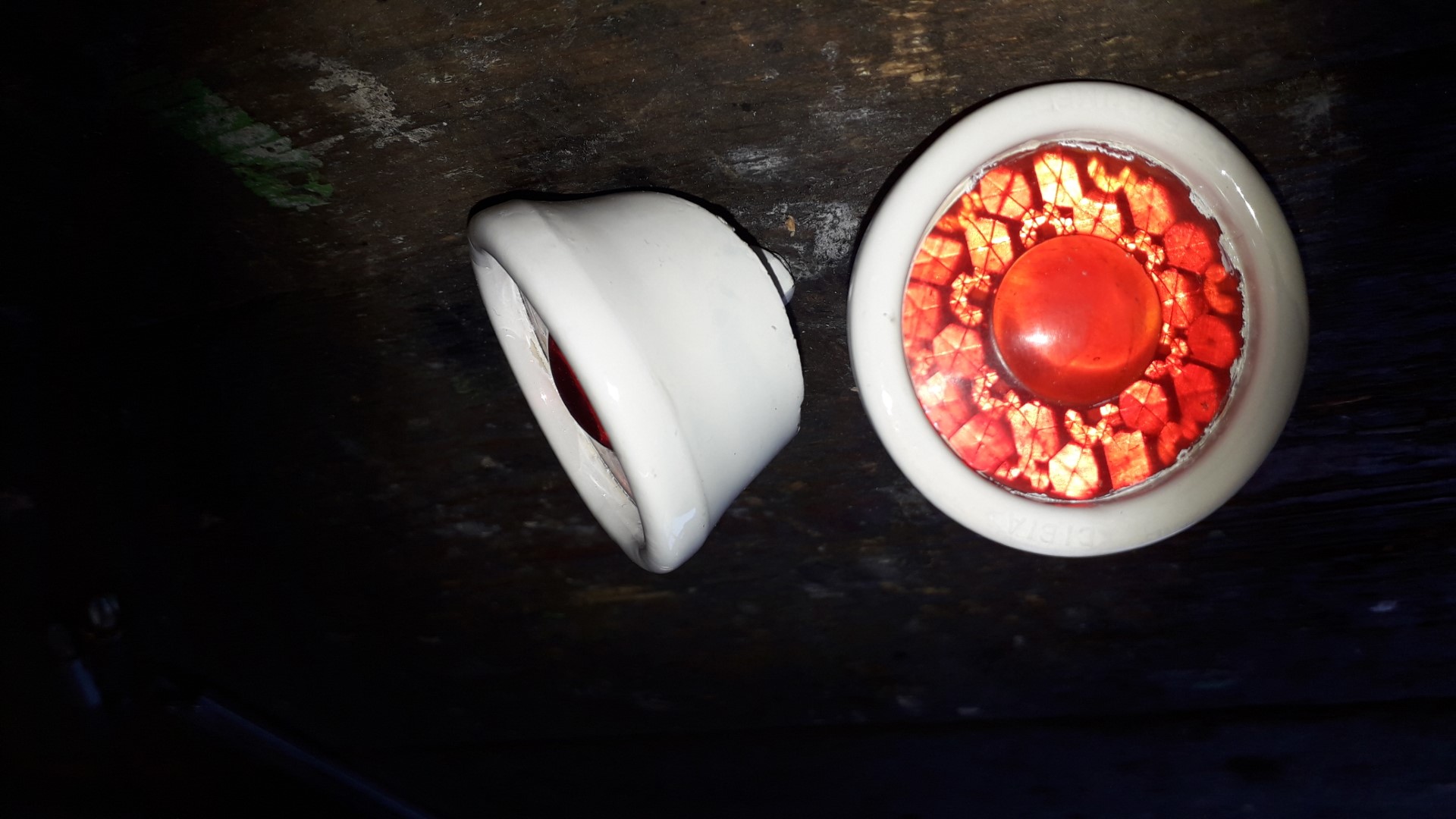

Op de spatborden van de zijwielen zitten reflectoren. Deze zijn met een in het kunststof verlijmd M5 draadeindje op het spatbord gemonteerd. Helaas was het moertje niet meer van het draadeindje los te krijgen. Totaal vastgeroest en het draadeindje draait mee in de kunststof behuizing van de reflector. ER zat niets anders op om met de slijptol de de moertjes van de draadeindjes af te slijpen en zo de reflectortjes los te kunnen halen. Nu konden in ieder geval de spatborden naar de poedercoater (zie een eerdere post).

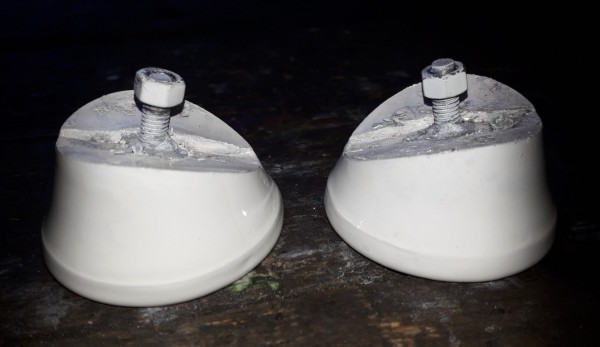

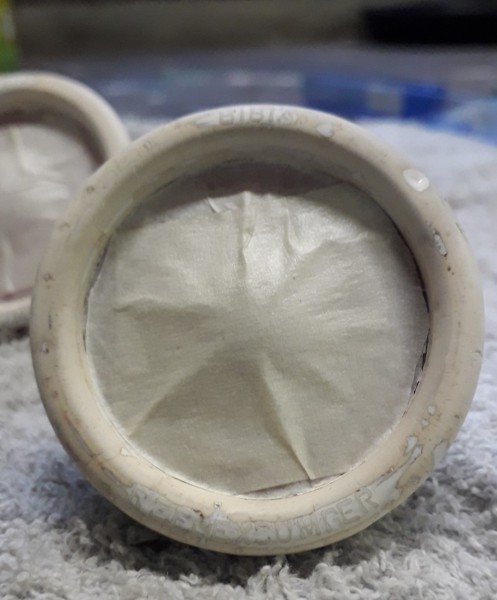

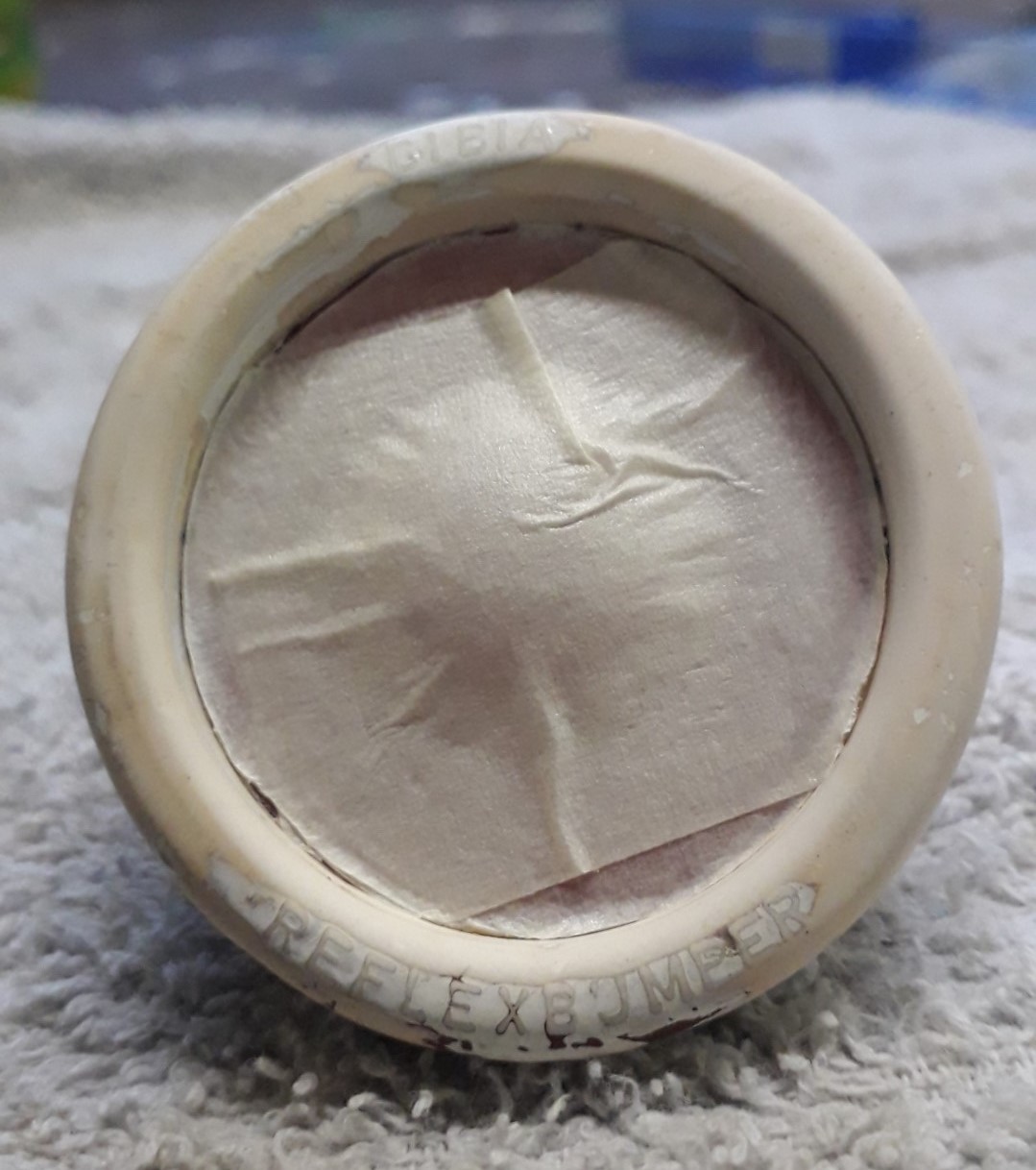

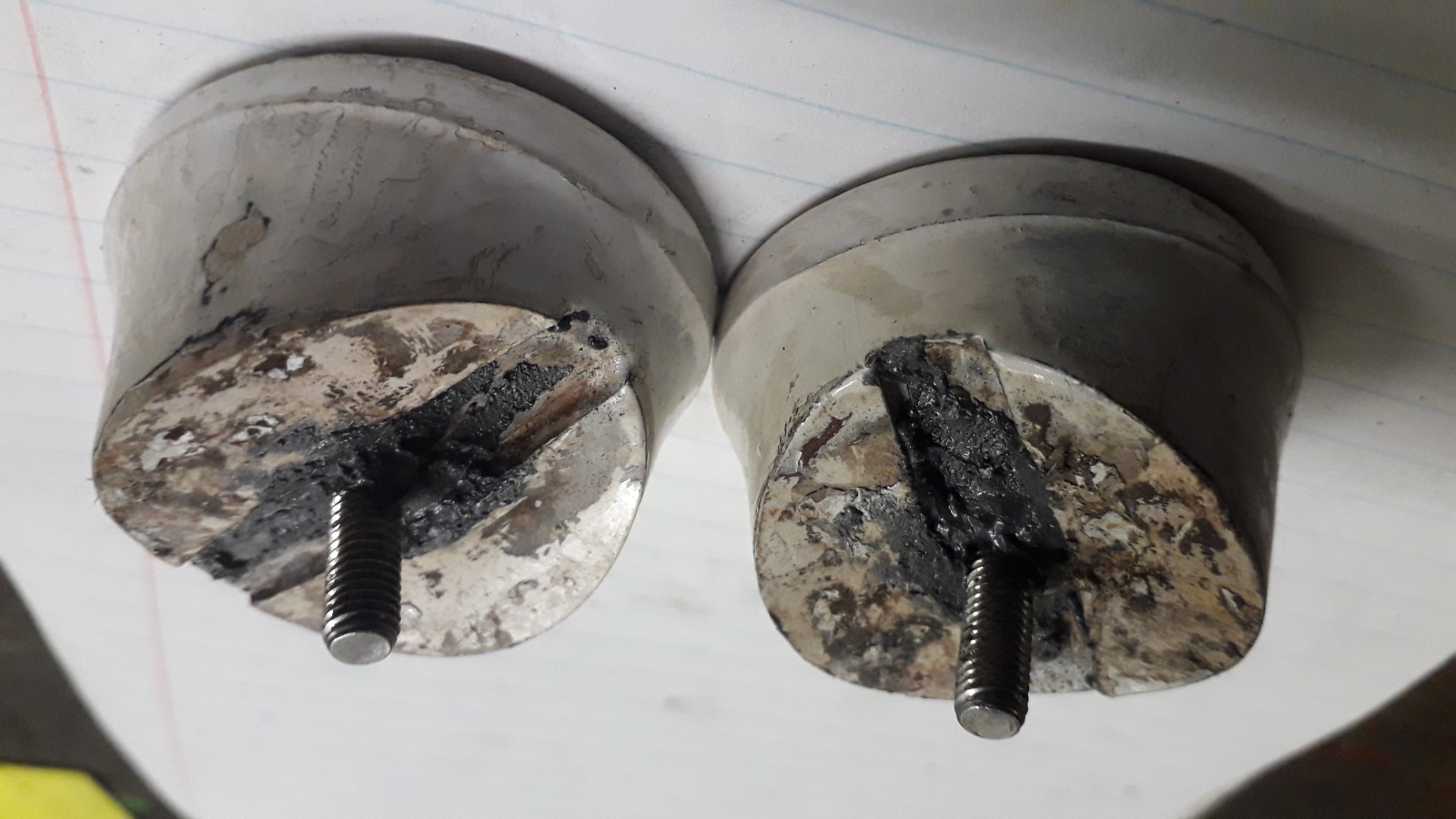

Omdat ik graag zoveel als mogelijk de originele onderdelen wil hergebruiken, heb ik een M5 boutje weer in de kunststof behuizing weten te "prutsen" en de ruimte opgevuld met "vloeibaar" aluminium (2-componenten). Daarna de kunststof behuizing van oude verflagen ontdaan. Daarbij kwam er weer een tekst op de behuizing zichtbaar: BIBIA REFLEXBUMPER. Ik kende BIBIA eigenlijk alleen maar maar van snelbinders, maar nu dus ook van reflectortjes uit vroeger jaren! De rode reflectorglaasjes afgeplakt en de behuizing wit gespoten (RAL 9010), net zoals de spatborden moeten worden. Weer een onderdeel klaar voor hermontage.
Bijlagen
20230118_143949 (Groot) (2).jpg
20230118_143933 (Groot).jpg
20230118_143902 (Groot) (3).jpg
20230113_145800 (Groot).jpg
20230113_145800 (Groot) (2).jpg
20230113_145736 (Groot) (2).jpg
20230112_192944 (Groot).jpg
20230112_192923 (Groot).jpg
20230112_192901 (Groot) (2).jpg
20220831_112309 (2).jpg
yamaco charlie
Berichten: 54
Lid geworden op: 27 nov 2022, 11.49

Re: Lely bakkerscarrier

Bericht door yamaco charlie »

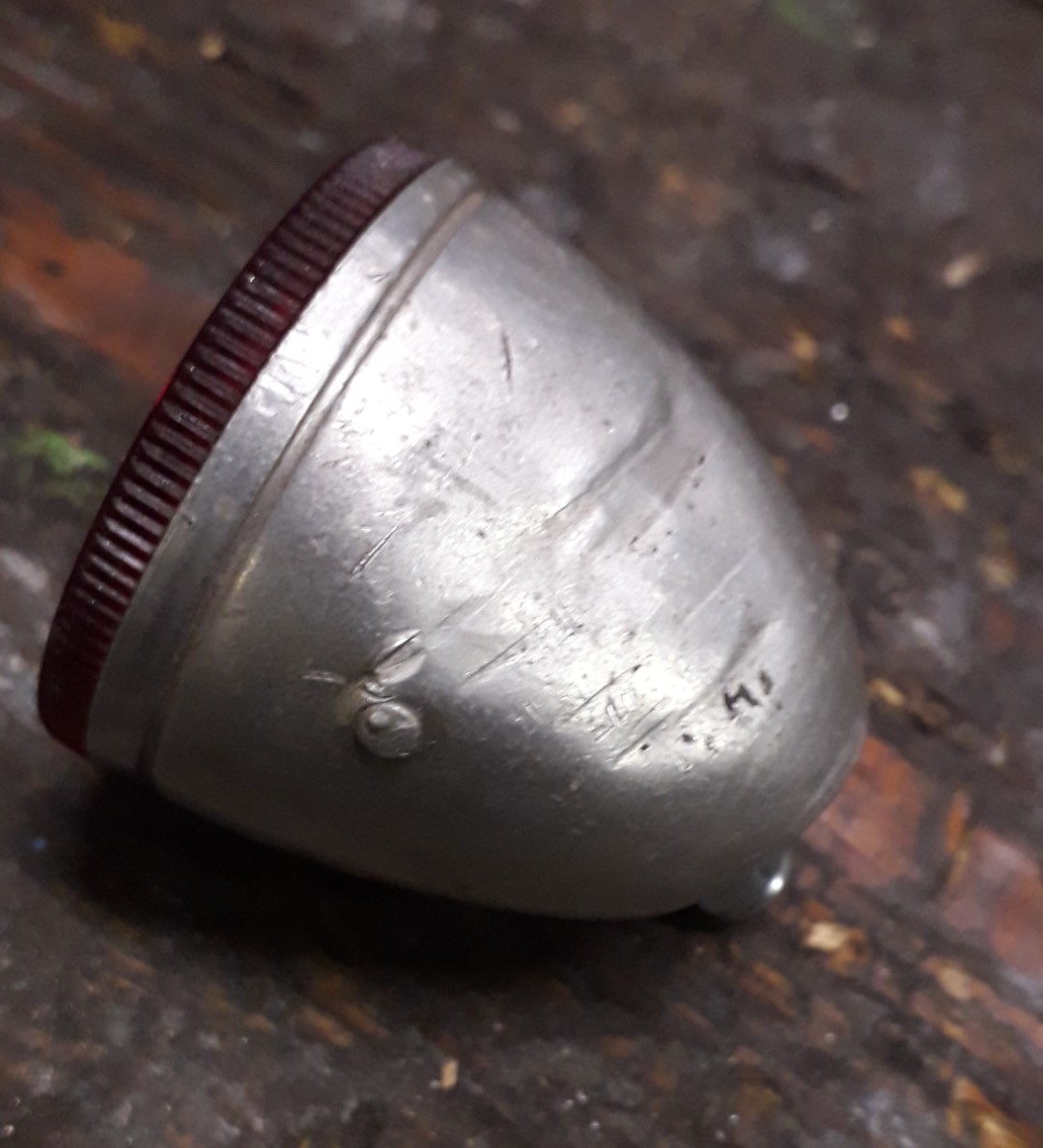

Helaas zat er tijdens de aankoop van mijn bakfiets géén achterlicht meer op.

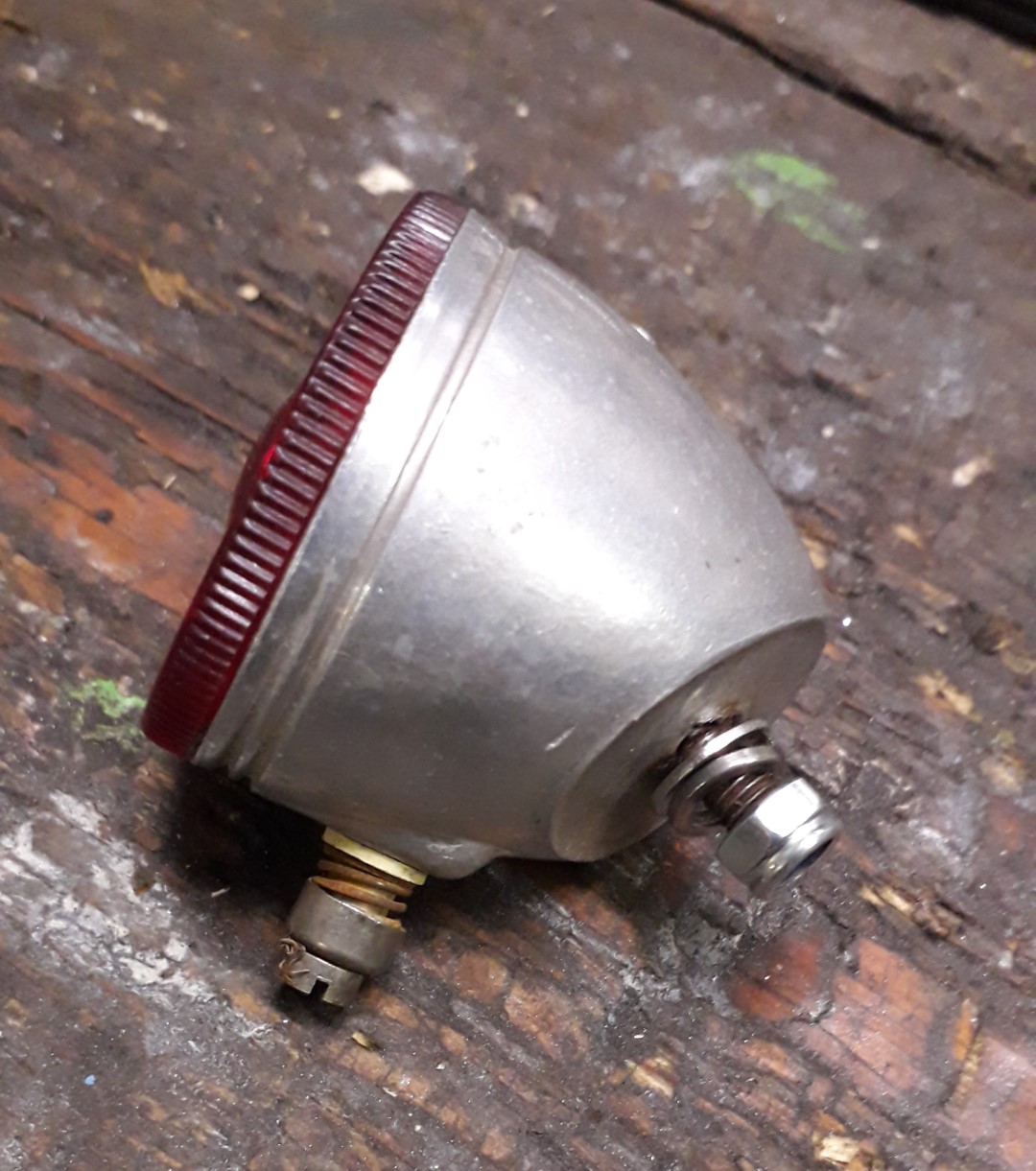

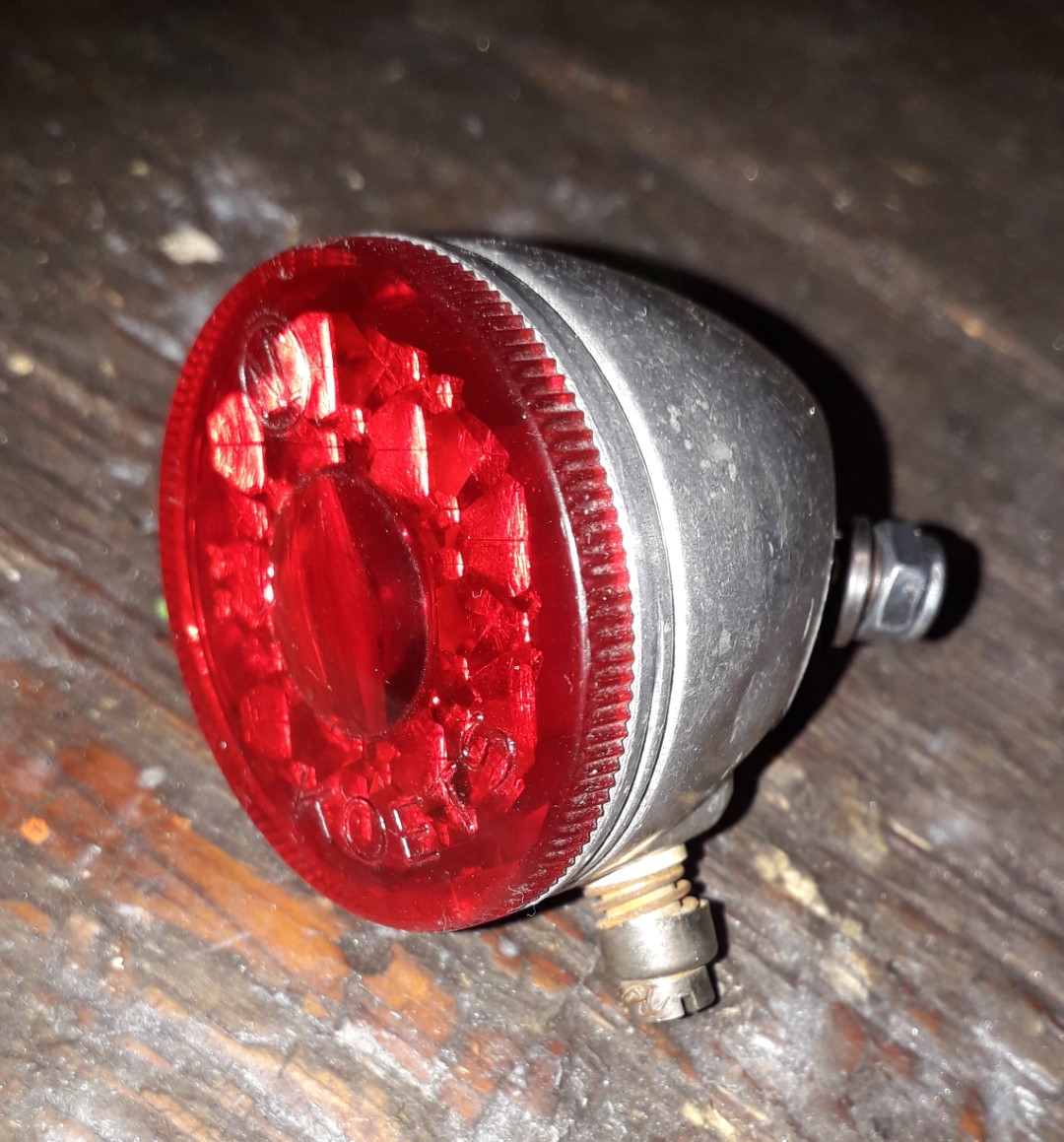

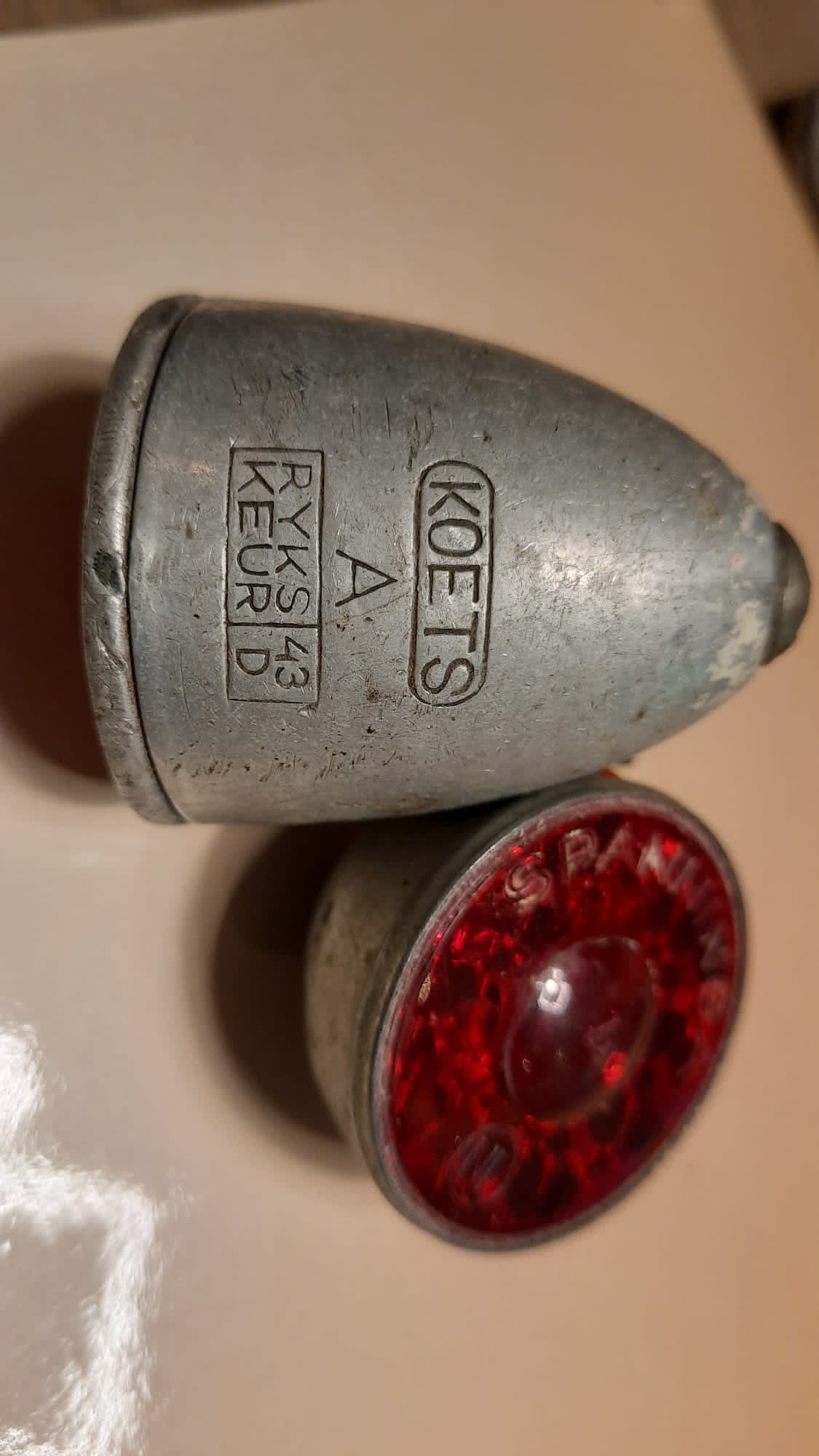

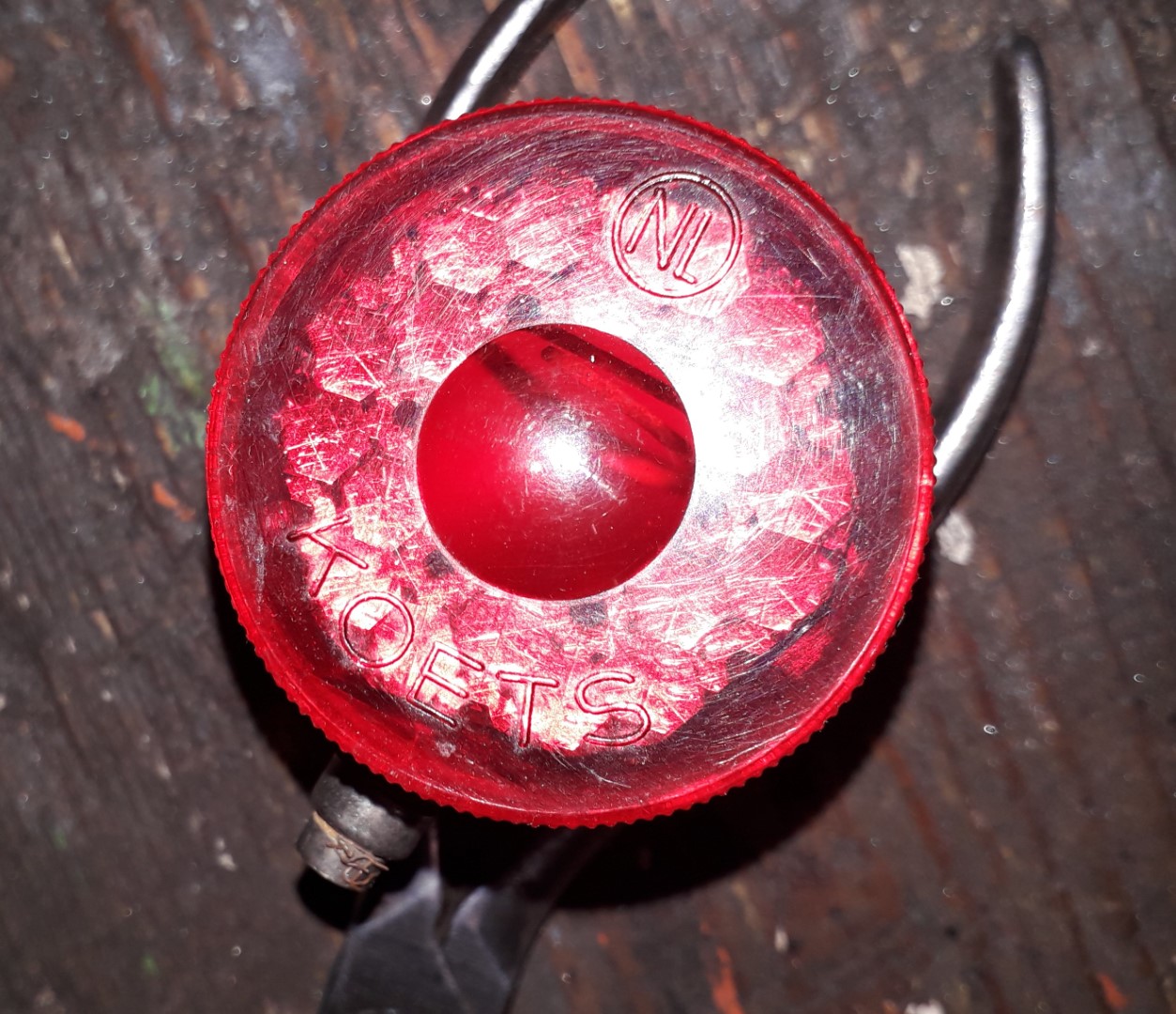

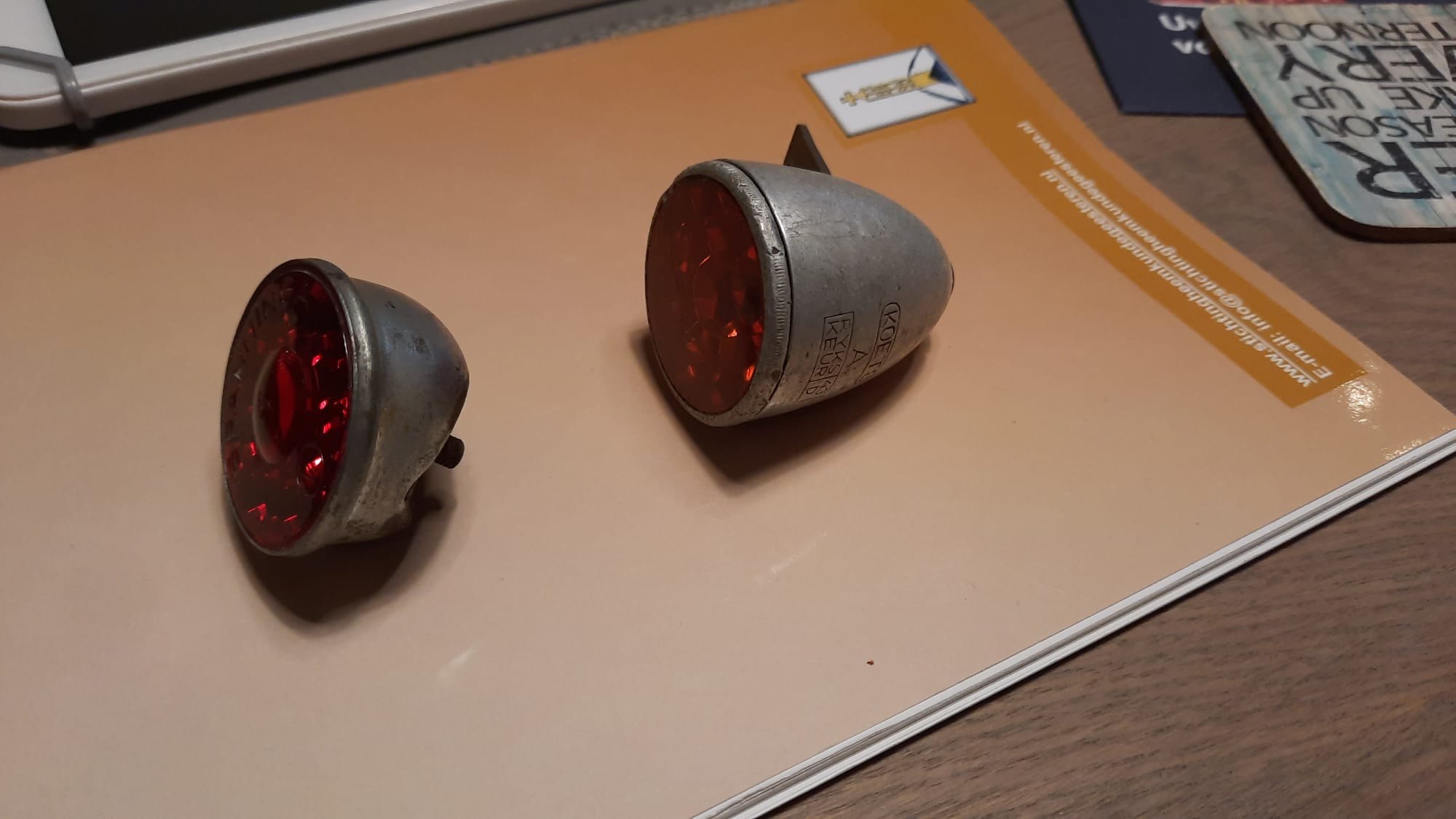

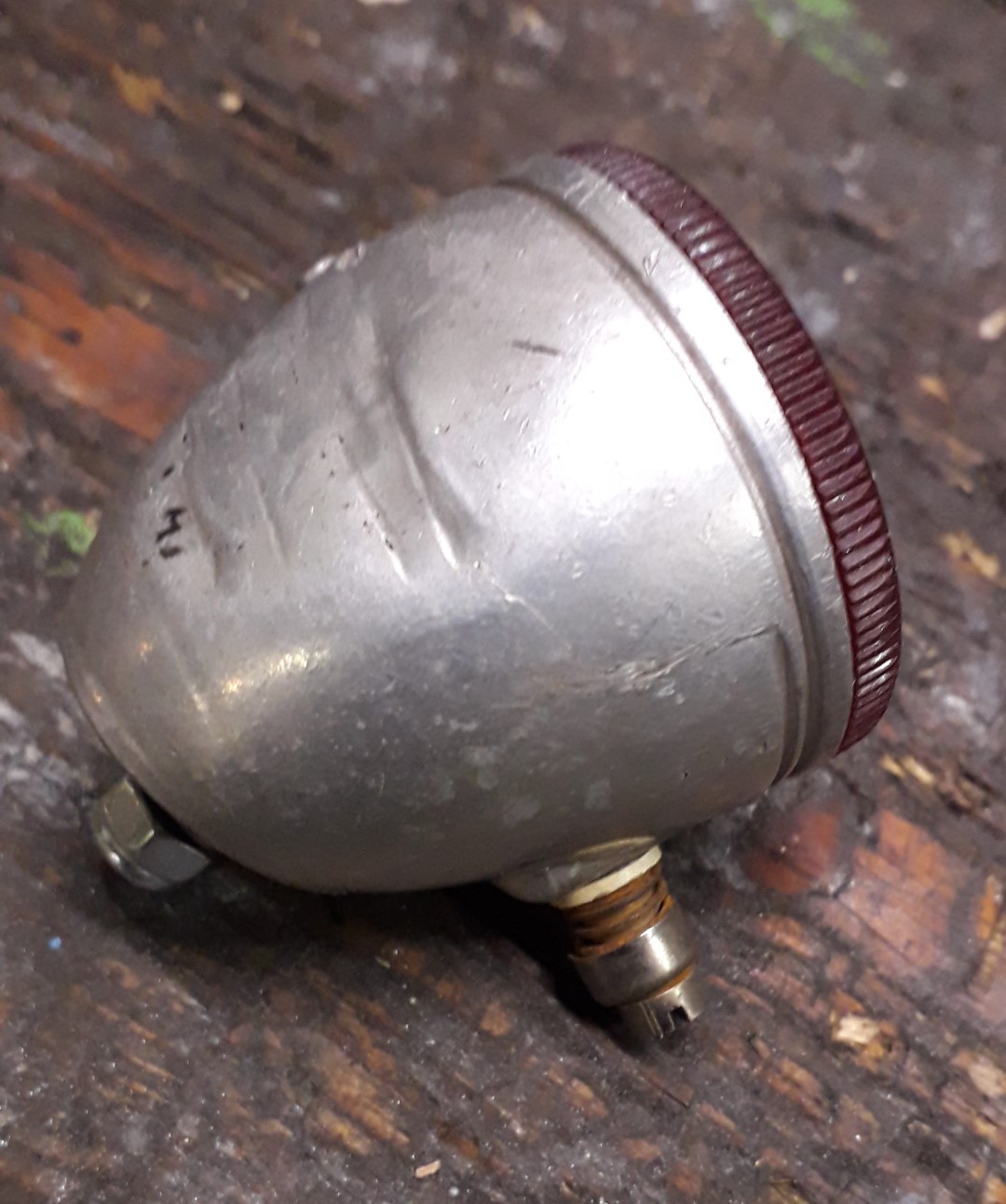

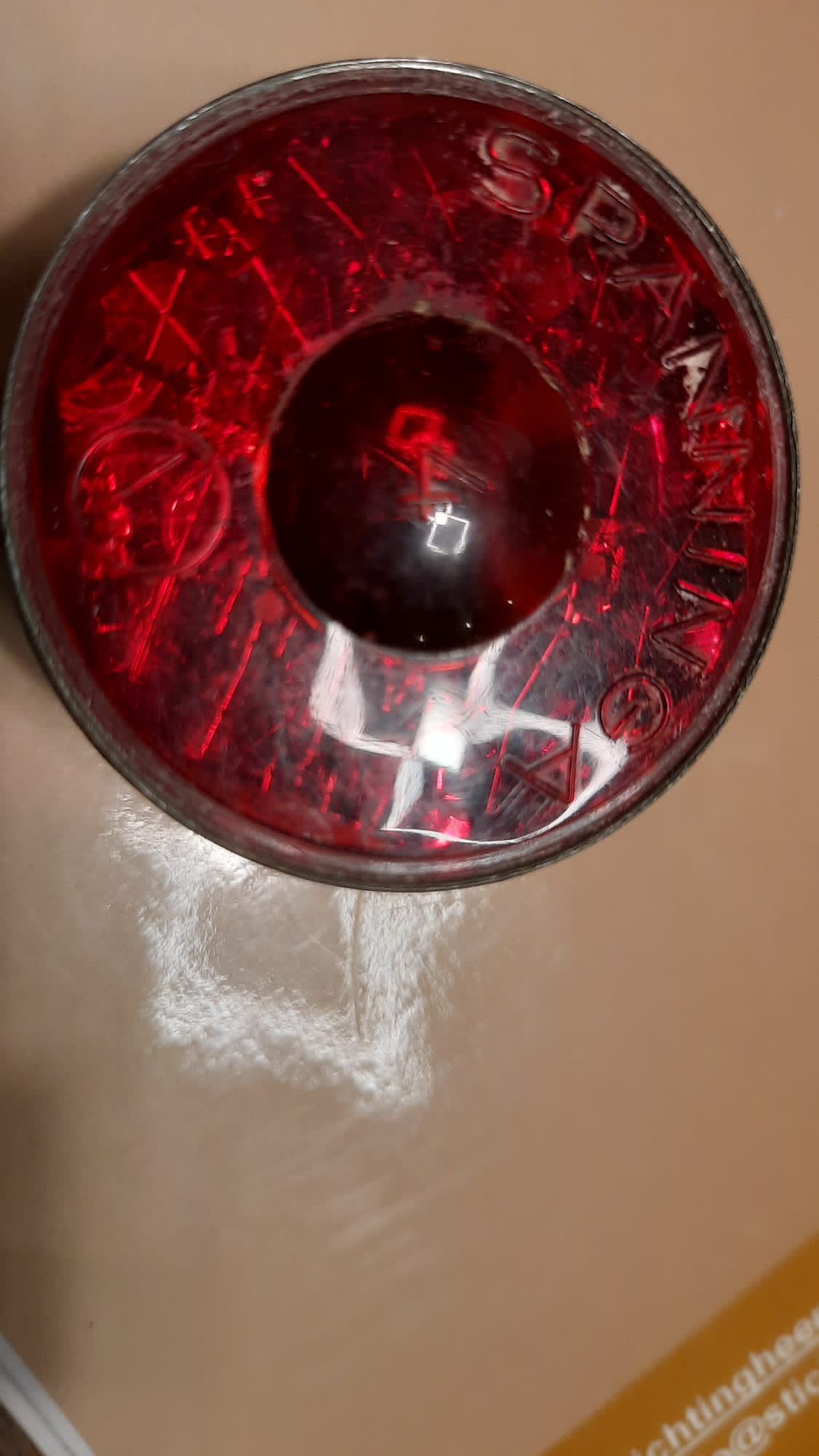

Wie kan mij vertellen wat er op hoort? Kan ik toe met een Koets achterlichtje? Ik heb nog zo'n eentje op de plank liggen: Type A, een Koets onbekend type, of wellicht een Spanninga? Of hoort er iets totaal anders op? Ik ben benieuwd.
Bijlagen
20230118_192003 (2) (Groot).jpg
20230118_191953 (2) (Groot).jpg
20230118_191944 (2) (Groot).jpg
20230118_191852 (2) (Groot).jpg
20230118_191713 (2) (Groot).jpg
yamaco charlie
Berichten: 54
Lid geworden op: 27 nov 2022, 11.49

Re: Lely bakkerscarrier

Bericht door yamaco charlie »

Vandaag een mooi pakketje binnen gekregen, ik heb er lang naar moeten zoeken, maar uiteindelijk in Hamburg iemand die het had:

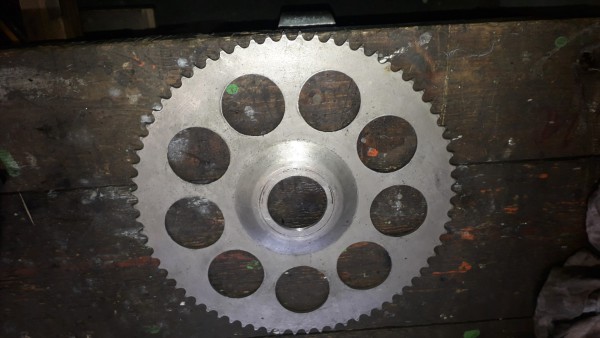

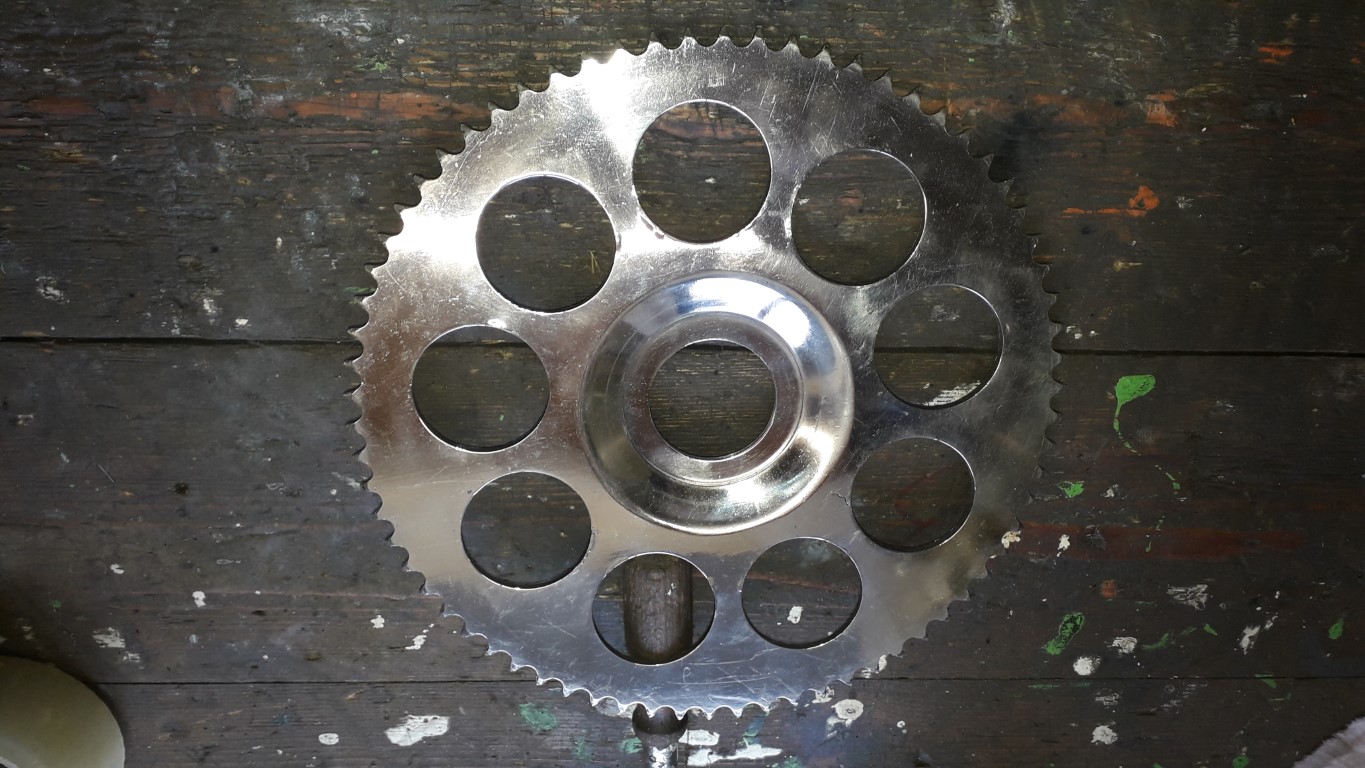

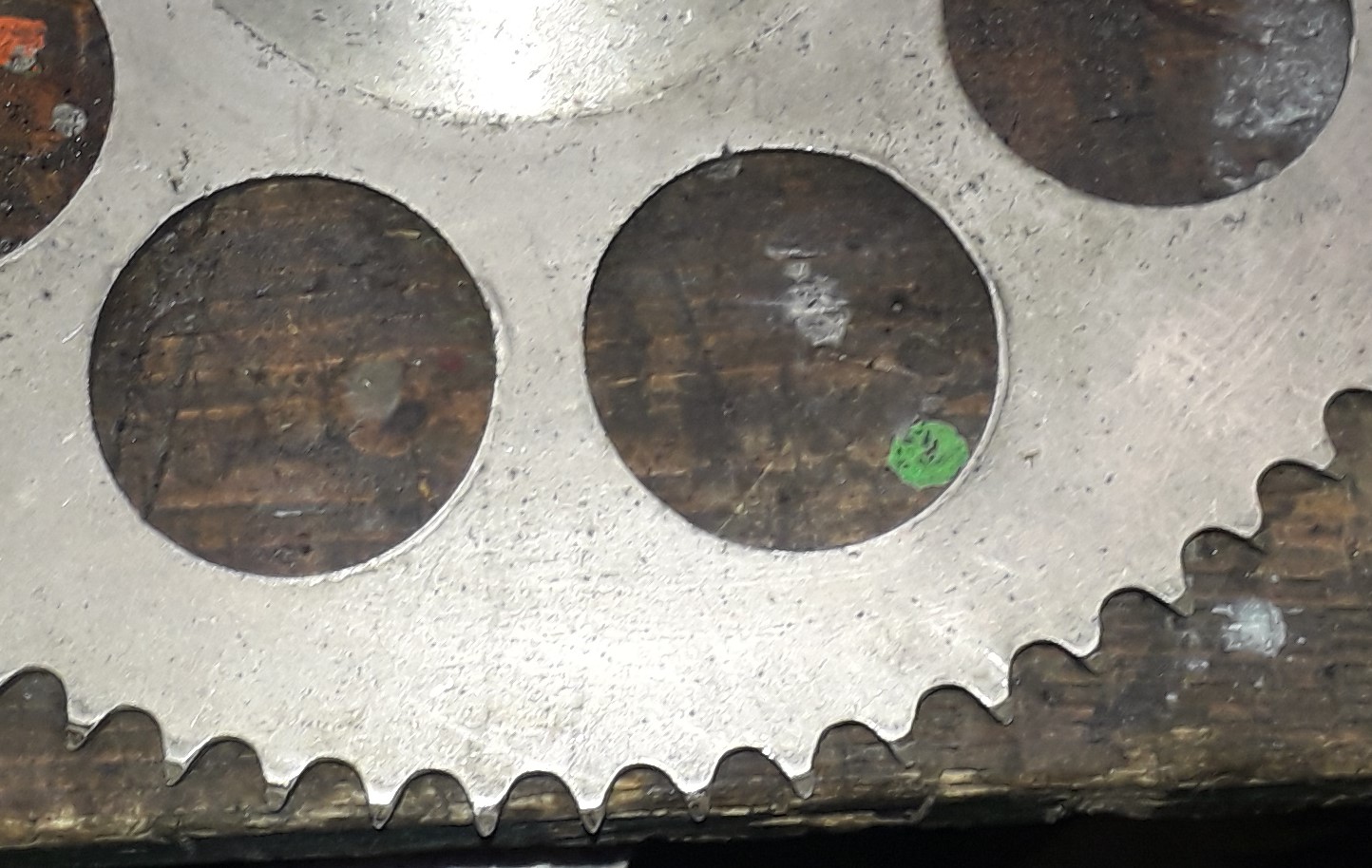

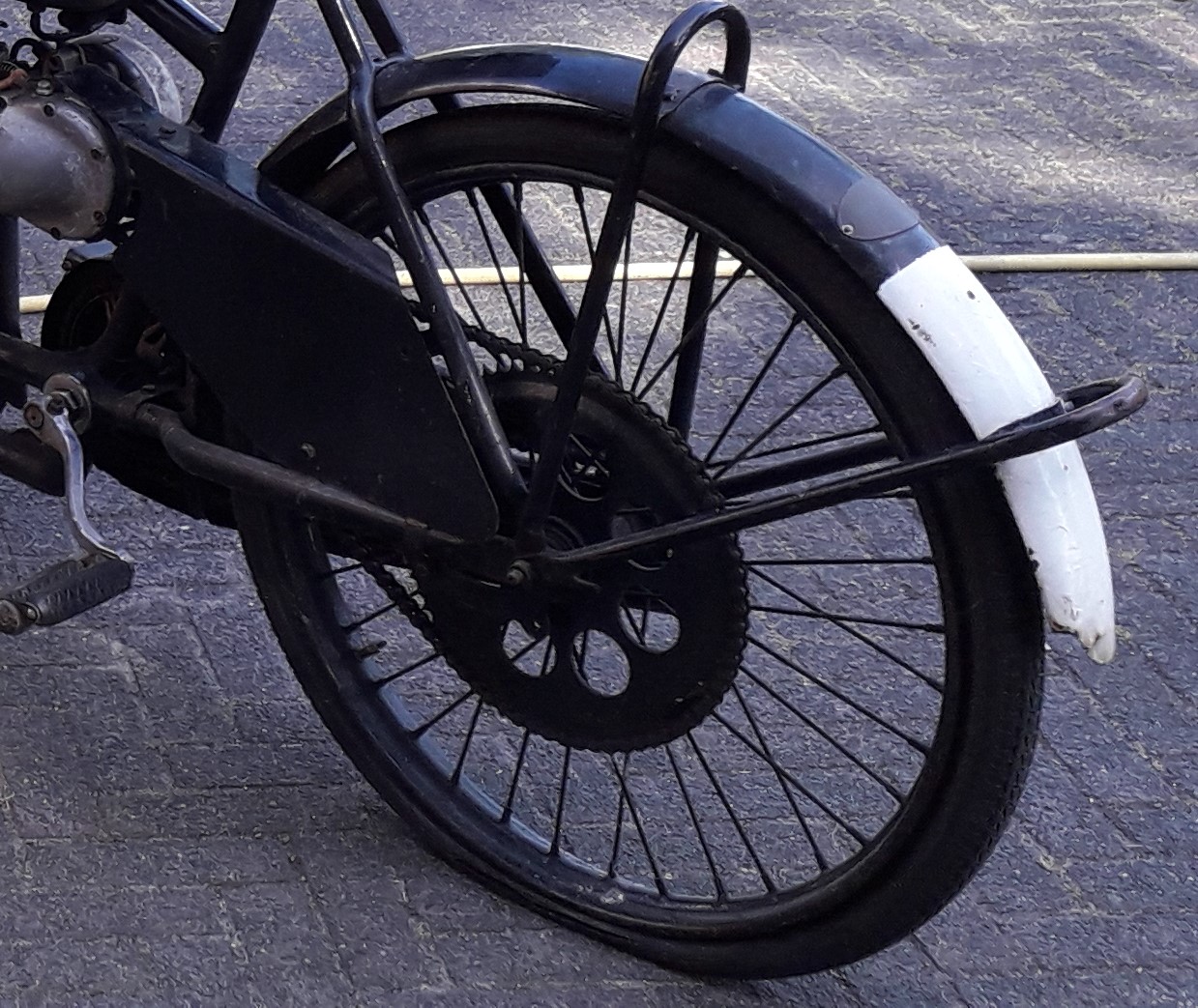

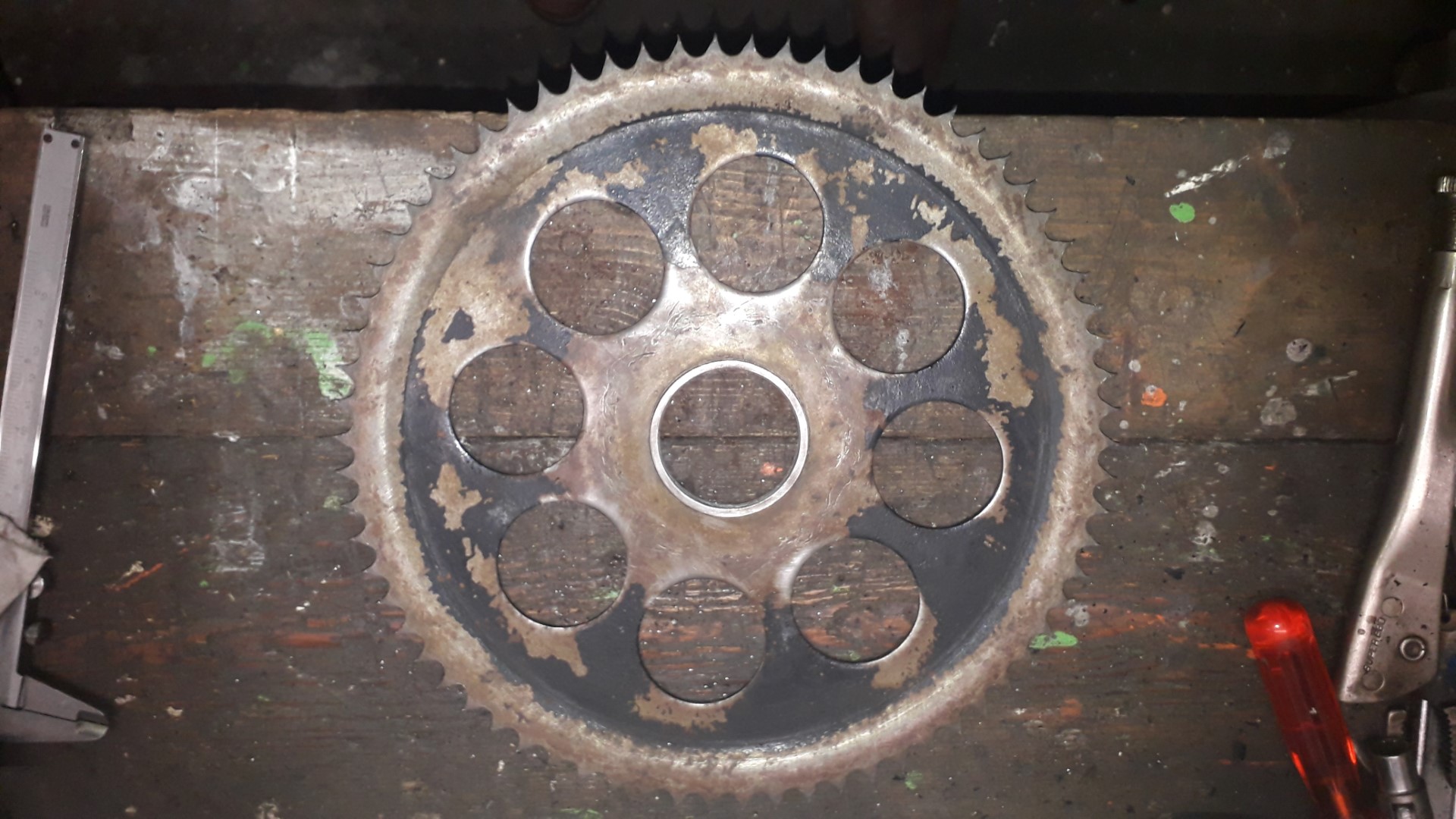

Het grote 70tands achtertandwiel.

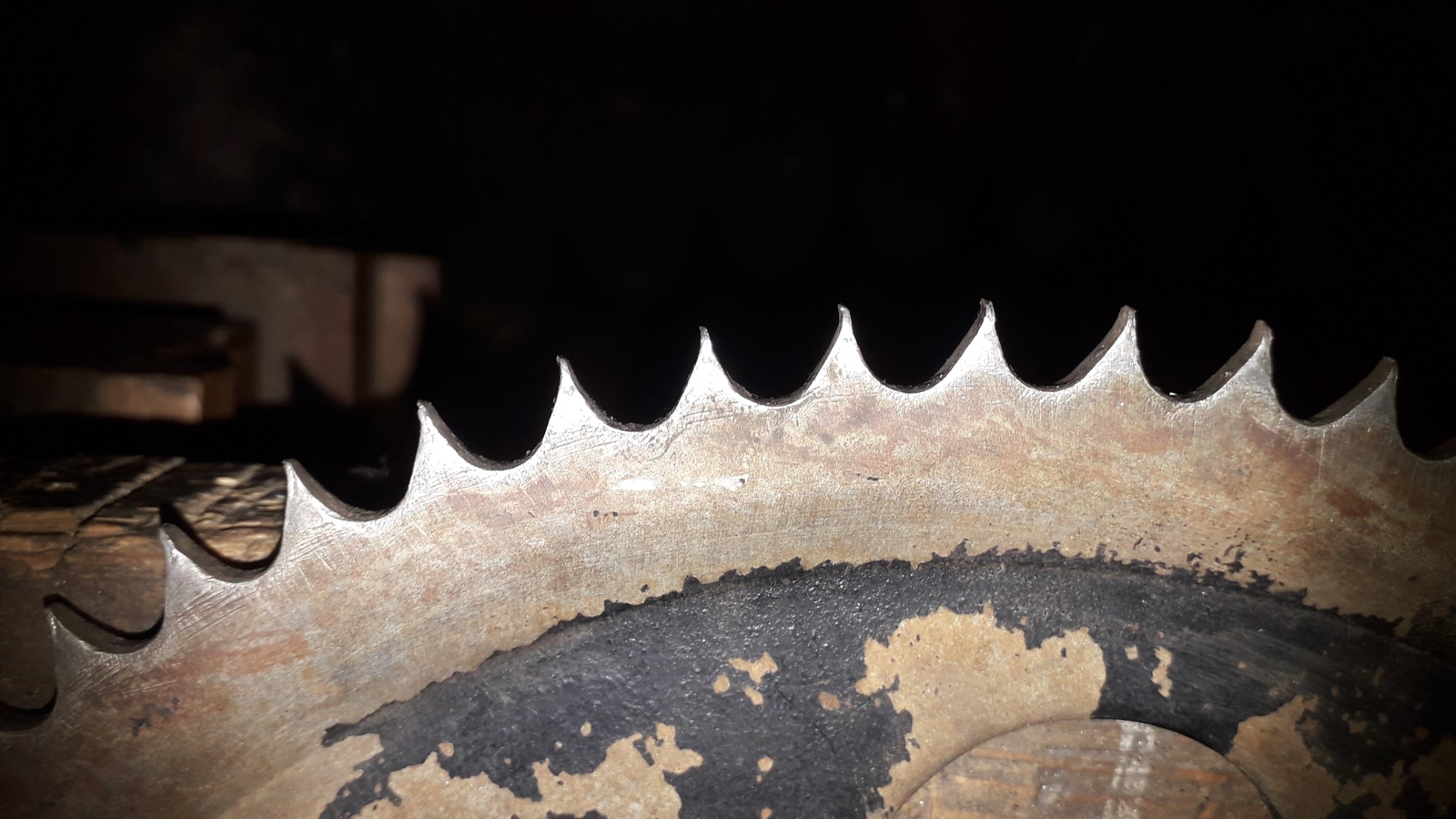

Het tandwiel dat er nog opzat, is waarschijnlijk nog van de eerste montage, want het begon steeds meer op een cirkelzaagblad te lijken.
Het tandwiel wordt met een linkse draad op de terugtraprem (merk: Durex nabe https://velo-classic.de/oxid2/Fahrrad-o ... 110mm.html )geschroefd. Ik heb nu New Old Stock, wat waarschijnlijk nooit meer vervangen gaat worden.

Het tandwiel bleek vernikkeld te zijn, dus heb hem maar even "gepoetst". Een beetje "bling-bling" mag er ook wel bij.
Bijlagen
20230126_151256 (Middel).jpg
20220831_112321 (2).jpg
20230124_094916 (Groot).jpg
20230124_094916 (2).jpg
20221127_171604 (Groot).jpg
20221127_171558 (Groot).jpg
Laatst gewijzigd door yamaco charlie op 26 jan 2023, 17.10, 1 keer totaal gewijzigd.
Bandenplakker
Berichten: 598
Lid geworden op: 9 nov 2013, 16.12

Re: Lely bakkerscarrier

Bericht door Bandenplakker »

Afbeelding

[grapje]

Dirk
yamaco charlie
Berichten: 54
Lid geworden op: 27 nov 2022, 11.49

Re: Lely bakkerscarrier

Bericht door yamaco charlie »

Te Koop:

Bij het restaureren hou je soms wat over. In dit geval een wiel.
26 inch met extreem dikke spaken, 4mm (D8)>
De wielas en remankerplaat ontbreken.
Wel is er een passende wieldop bij (nieuw verzinkt).
€ 65,00 excl. verzendkosten (of ophalen in de buurt van Almelo)
yamaco charlie
Berichten: 54
Lid geworden op: 27 nov 2022, 11.49

Re: Lely bakkerscarrier

Bericht door yamaco charlie »

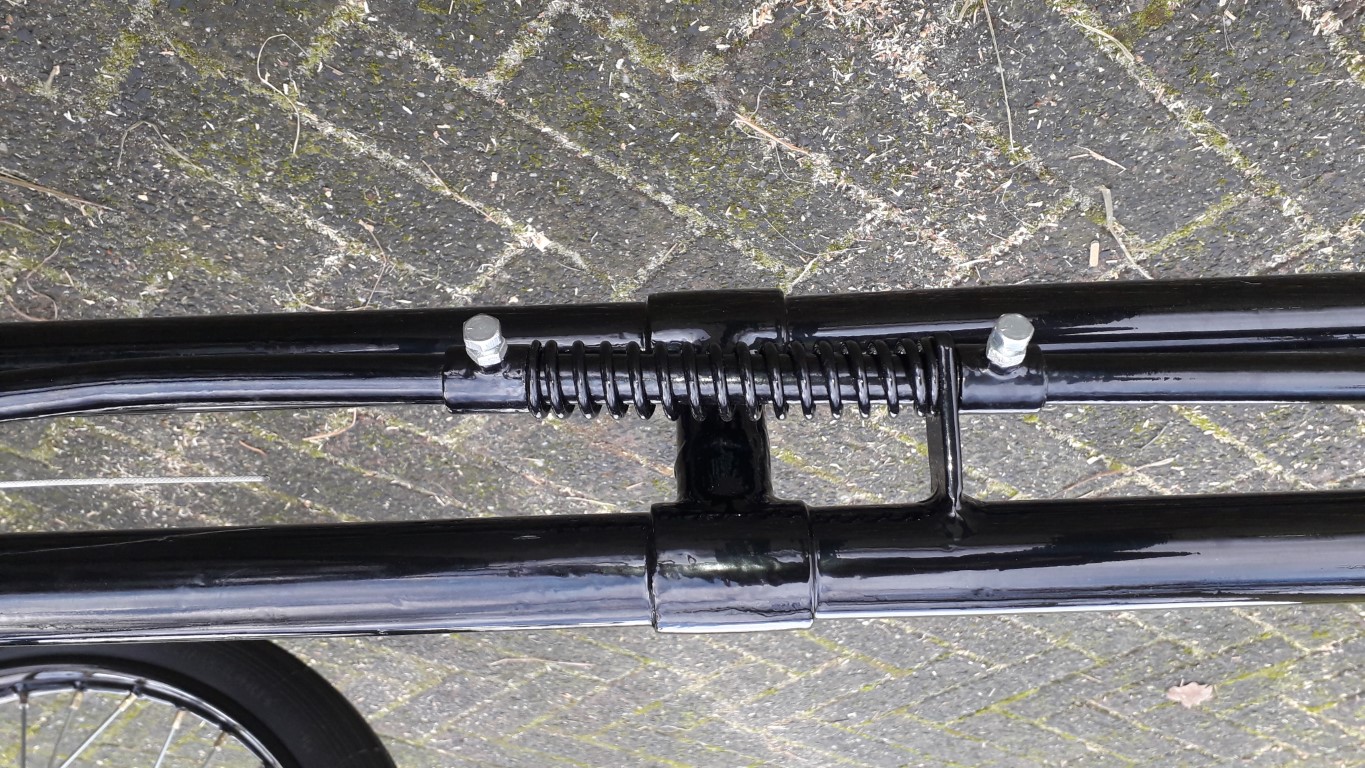

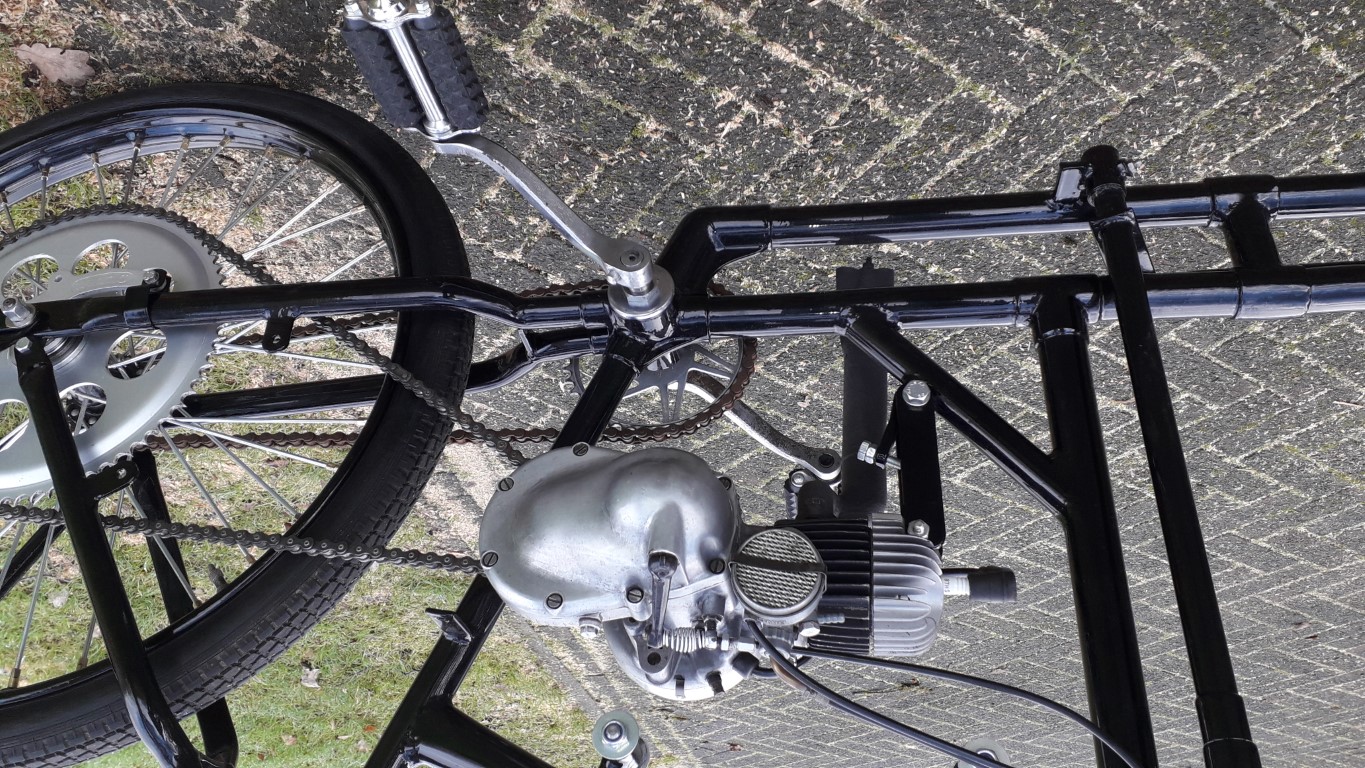

Vandaag het rollend gedeelte maar eens naar buiten gerold.
Kunnen we eens bij daglicht zien wat we tot nu toe in elkaar gefröbeld hebben.
Het wachten is nu nog op de tank en de spatborden, welke nog voorzien moeten worden van een logo (Lely) en goeden biezen.

Helaas worden de foto's ondersteboven weergegeven. Ik heb al van alles geprobeerd, maar het lukt mij niet om ze goed te kunnen plaatse. Jullie zullen het beeldscherm maar even moeten draaien om een stijve nek te voorkomen. Het gekke is, dat wanneer je op de foto klikt, deze vergroot in beeld komt en wèl in de goede positie. Vreemd....
Bijlagen
20230126_150647 (Middel).jpg
20230126_150632 (Middel).jpg
20230126_150549 (Middel).jpg
20230126_150535 (Middel).jpg
20230126_150413 (Middel).jpg
20230126_150413 (Groot) (Middel).jpg
20230126_150331 (Middel).jpg
20230126_150331 (Groot) (Middel).jpg
20230126_150250 (Middel).jpg
20230126_150204 (Middel).jpg
20230126_150143 (Middel).jpg
20230126_150119 (Middel).jpg
20230126_150110 (Middel).jpg
20230126_150049 (Middel).jpg
20230126_150037 (Middel).jpg
20230126_150027 (Middel).jpg
