Bedrading Raleigh koplamp

Handige tips voor knutselaar en restaurateur, ervaringen, restauratieverslagen etc.
Plaats reactie
FongersFreak
Berichten: 250
Lid geworden op: 14 mei 2015, 17.26

Bedrading Raleigh koplamp

Bericht door FongersFreak »

Hallo

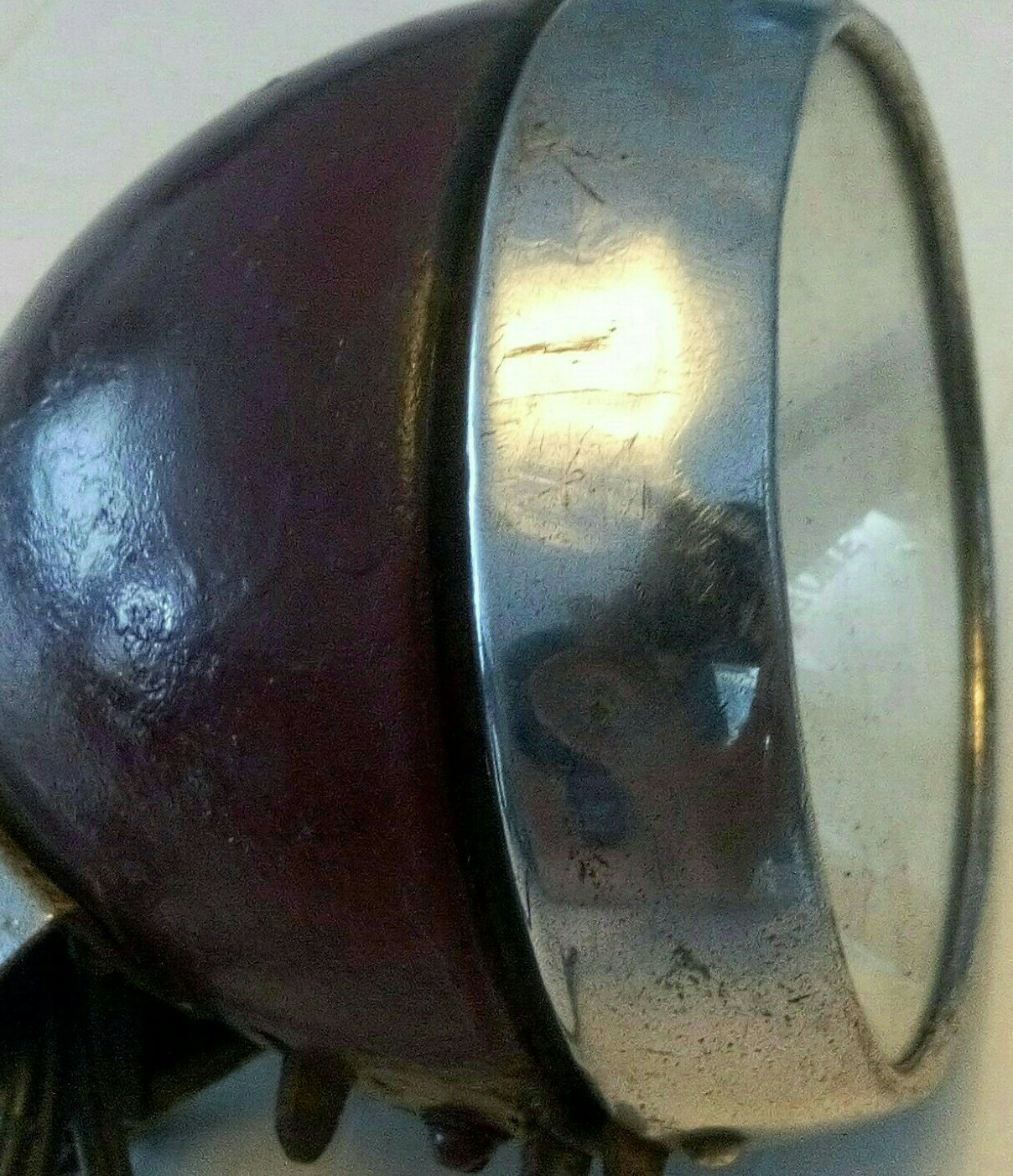

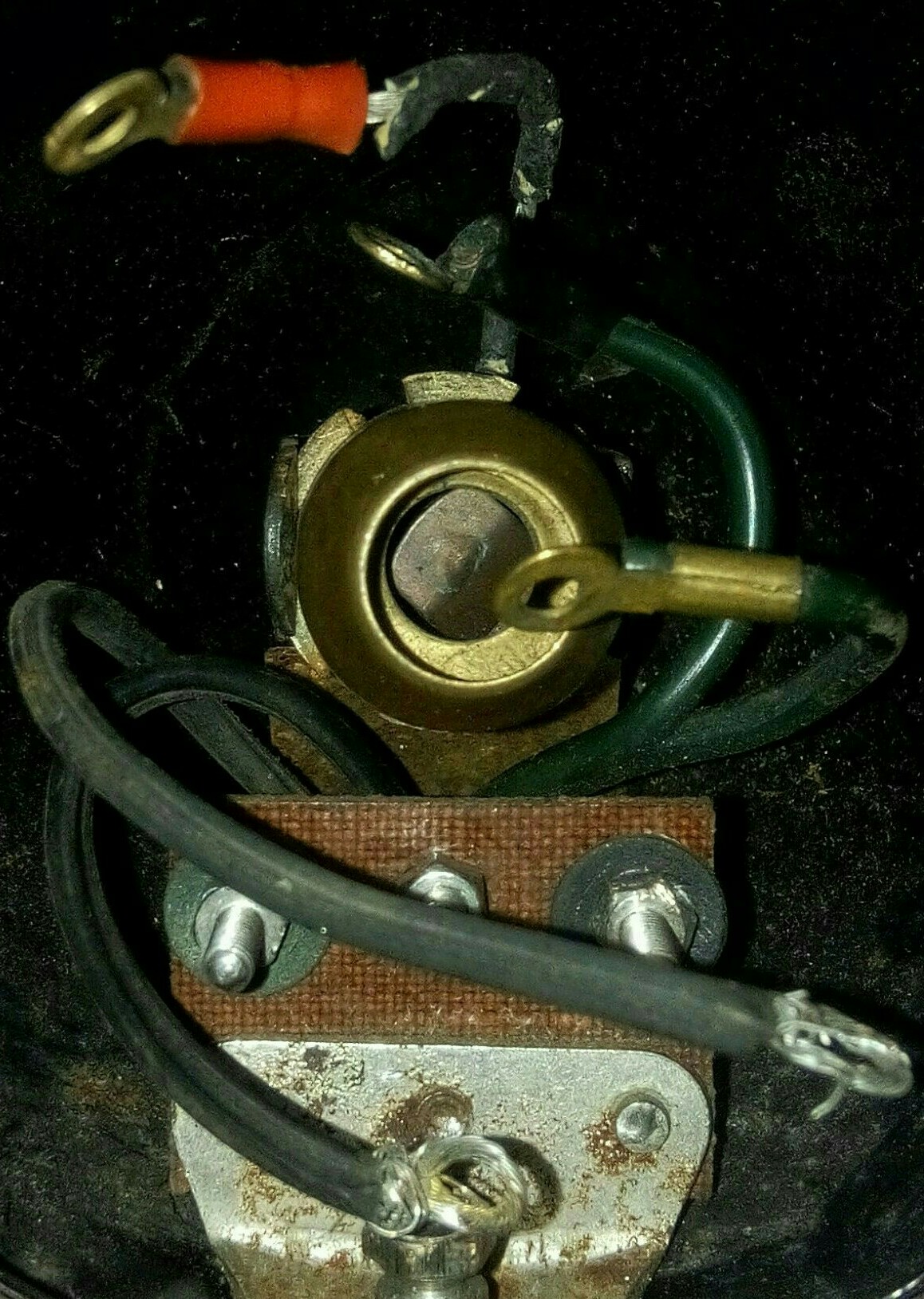

Ik heb van de week een oude Raleigh koplamp voor bij een Dynohub gekocht. Ik had hem vandaag op de fiets gezet, en hij deed het niet. Toen ik de lamp openmaakte zag ik dat alle draadjes los zaten :oops:
Nu heb ik alleen geen idee hoe ik ze er goed op moet zetten. Kan iemand mij daarbij helpen.

Groetjes Levi

P.S. ik heb de foto's wat moeten bijsnijden omdat het bestand te groot was
Bijlagen
Gebruikersavatar
Eysfan
Berichten: 326
Lid geworden op: 5 jun 2012, 14.35

Re: Bedrading Raleigh koplamp

Bericht door Eysfan »

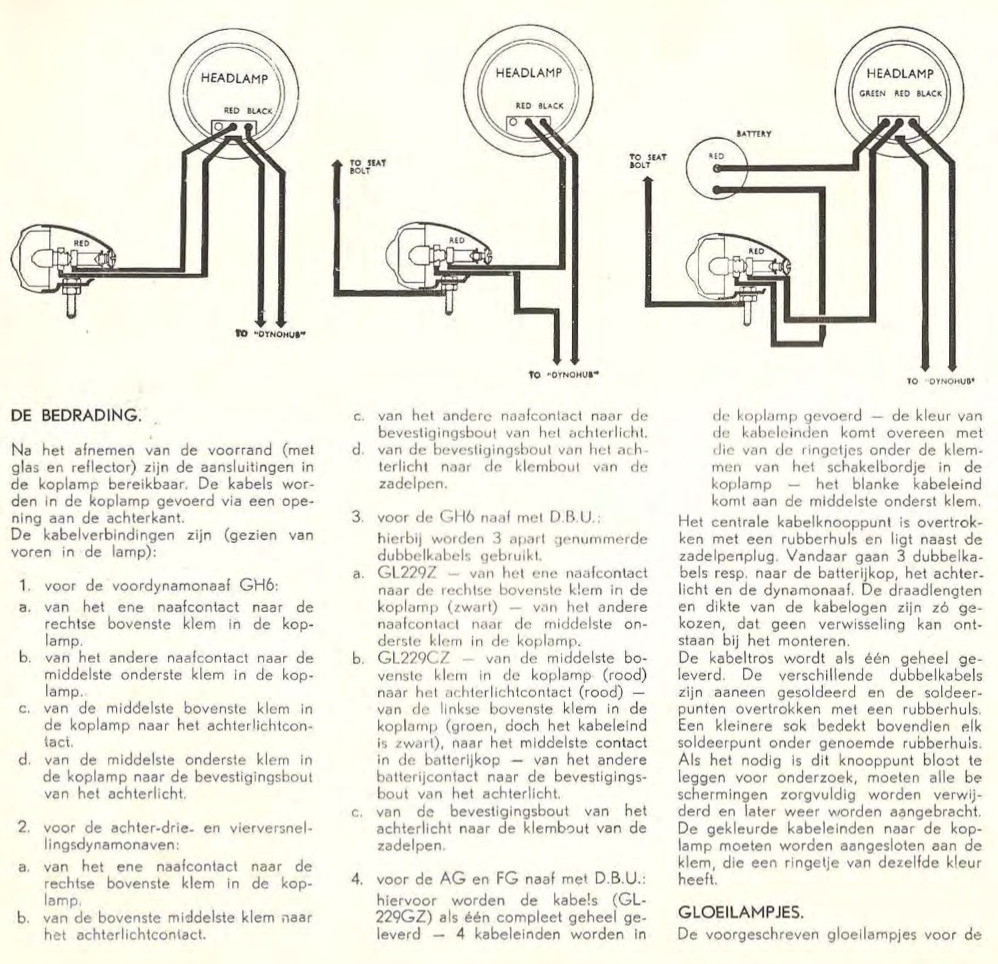

Hierbij de aansluitschema's voor de Dynohub zoals opgenomen in het Sturmey Archer handboek van 1960.

Het complete handboek met alle Sturmey Archer naven en toebehoren is te vinden in de documentatiebank en (voor clubleden) gratis te downloaden.

Ik hoop dat het je al lukt om met onderstaande bladzijde de lamp aan het werken te krijgen.

Groeten,
Sjoerd
Dynohub schema's.jpg
Dynohub schema's.jpg (266.84 KiB) 2535 keer bekeken
FongersFreak
Berichten: 250
Lid geworden op: 14 mei 2015, 17.26

Re: Bedrading Raleigh koplamp

Bericht door FongersFreak »

Bedankt Sjoerd
Ik ga het meteen proberen
Plaats reactie
