Sturmey Archer as

Bericht door Barend »

Dames en heren,
Klopt het dat een Sturmey Archer AW hoofdas aan de ene kant ongeveer 2cm draad heeft en aan de andere kant 2,5cm? Heeft de as maar een mogelijke positie of is het mogelijk de as te centreren zodat er aan beide zijden evenveel draad zit?

Groeten
Ed
m-gineering
Berichten: 1554
Lid geworden op: 27 sep 2012, 08.46

Re: Sturmey Archer as

Bericht door m-gineering »

Barend schreef: 8 sep 2024, 16.18 Dames en heren,
Klopt het dat een Sturmey Archer AW hoofdas aan de ene kant ongeveer 2cm draad heeft en aan de andere kant 2,5cm? Heeft de as maar een mogelijke positie of is het mogelijk de as te centreren zodat er aan beide zijden evenveel draad zit?

Groeten
Ed

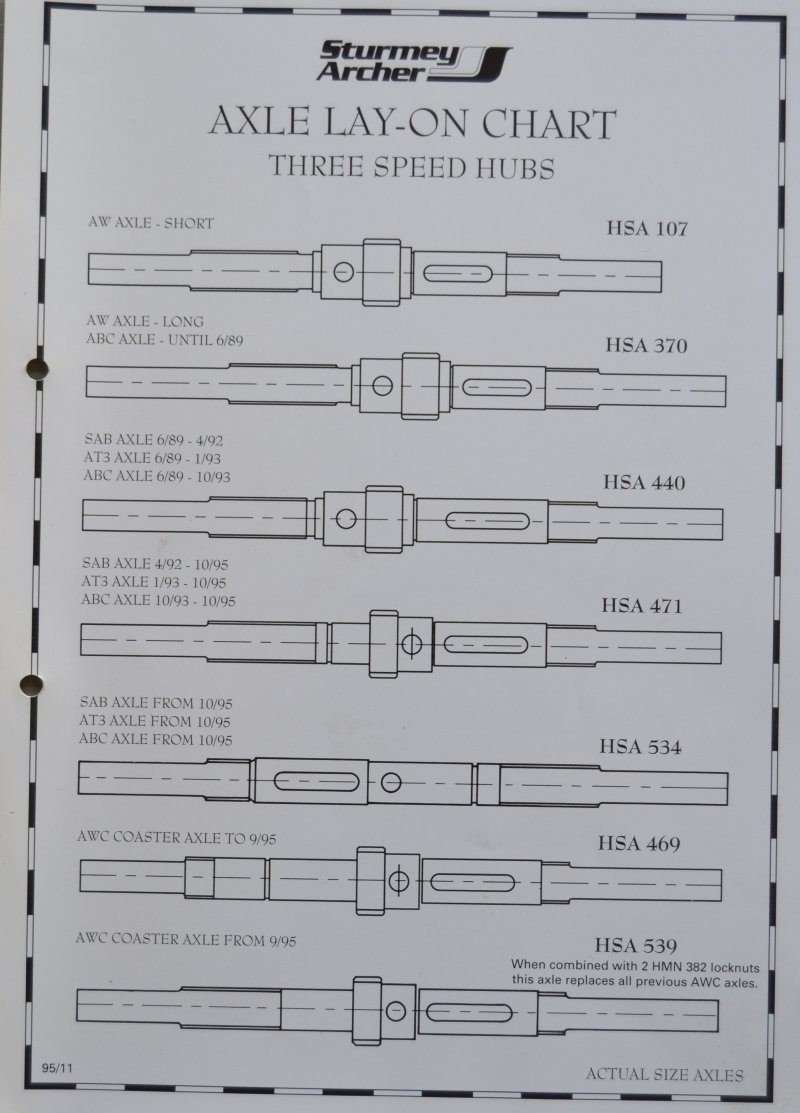

er zijn meerdere assen

Het zonnewiel zit vast op de as, en moet in de planeten steken. De rest van het binnenwerk plooit zich daarom heen, en je kunt de as dus niet verschuiven. Maar er kan natuurlijk links altijd een ringetje ontbreken
Bijlagen
/Marten
Barend
Berichten: 166
Lid geworden op: 3 mei 2020, 19.32

Re: Sturmey Archer as

Bericht door Barend »

Ik heb de as alleen losgemaakt om te smeren en af te stellen. Ik ga het hele spul weer in elkaar zetten. Het is overigens een Brompton.
Dank je Marten.
Maarten Waarlé
Berichten: 2501
Lid geworden op: 5 jun 2012, 21.49

Re: Sturmey Archer as

Bericht door Maarten Waarlé »

Bij het in elkaar zetten van een S.A.naaf dien je de conus aan tandwielzijde helemaal aan te draaien tot die niet verder kan (de conus aan linkerzijde zit dan nog niet op de as) Vervolgens draai je die conus een halve slag terug. Er ontstaat dan ruimte tussen de verschillende onderdelen. Je as lengte is daarmee ook een vast gegeven waar je niet mee kan spelen zoals Marten aangeeft.
Barend
Berichten: 166
Lid geworden op: 3 mei 2020, 19.32

Re: Sturmey Archer as

Bericht door Barend »

Bedankt Maarten!
