Gazelle specifieke dateringskenmerken

[Durabo88]

Beste forumleden,

Graag wil ik bij deze iedereen uitnodigen om collage's te maken van bijvoorbeeld spatbordtypen, kettingwielen met hertjes, balhoofdplaatjes, Gazelle inslag etc. etc. met daarbij de bijbehorende datering. Ieder is welkom bij te dragen en elkaar feedback te geven. Deze kennis ontbreekt voor een deel in de documentatie, dus het leek me mooi dit voor iedereen op internet zichtbaar te maken.

Bij veel belangstelling zal ik ook eenzelfde bericht aanmaken voor andere oude grote merken, zoals bijv. Simplex en Fongers.

Succes!

[Roweel]

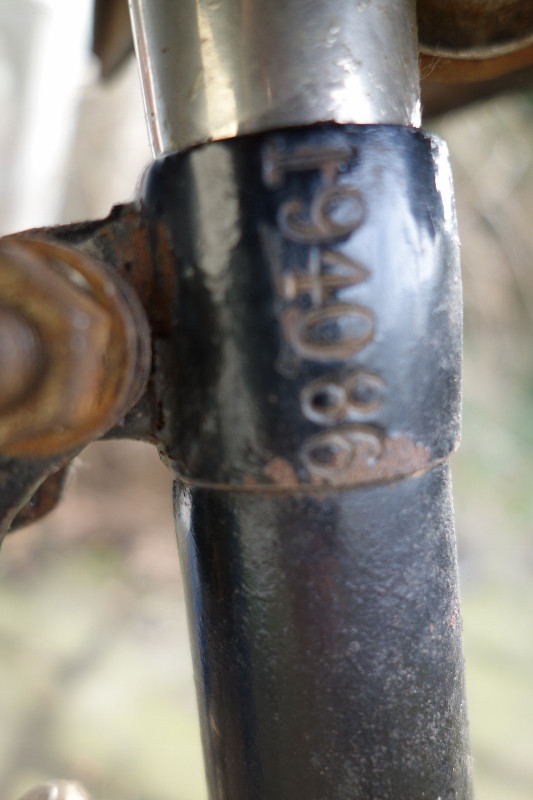

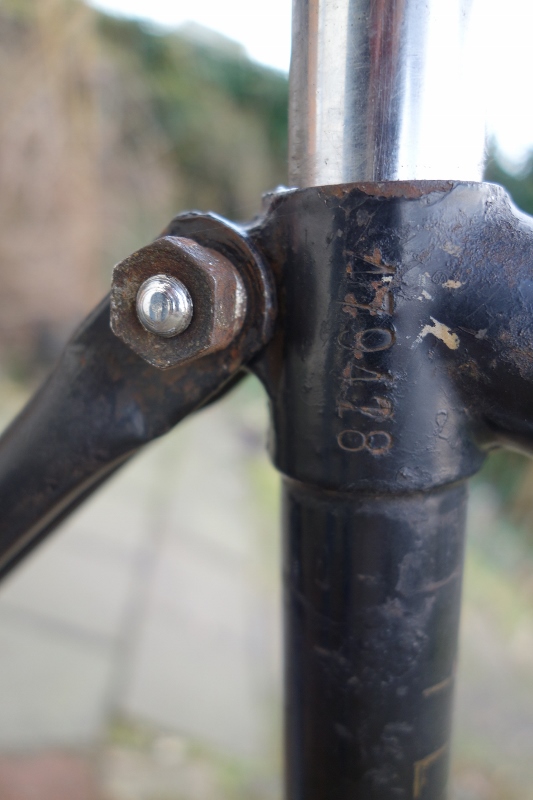

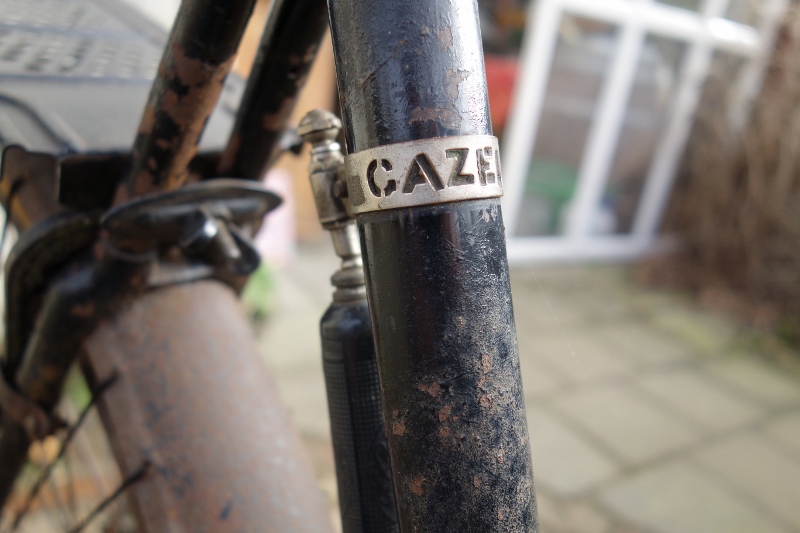

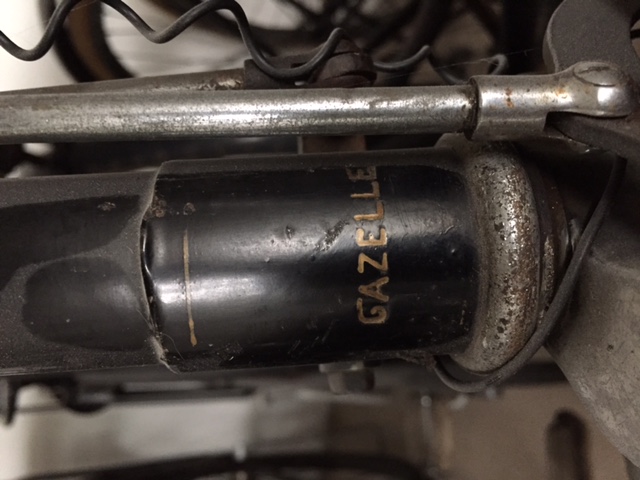

Vanaf framenummer 187227 word er onder in het balhoofd Gazelle geslagen
Dit is vanaf eind 1923 ingevoerd en staat in het voorwoord van de prijscourant 1924

[Roweel]

Tot 1912 werd het niervormig Blad toegepast op de gazelle fietsen.
Bij Gazelle NO 6 en de Gazelle Populair werden deze nog langer toegepast

[Roweel]

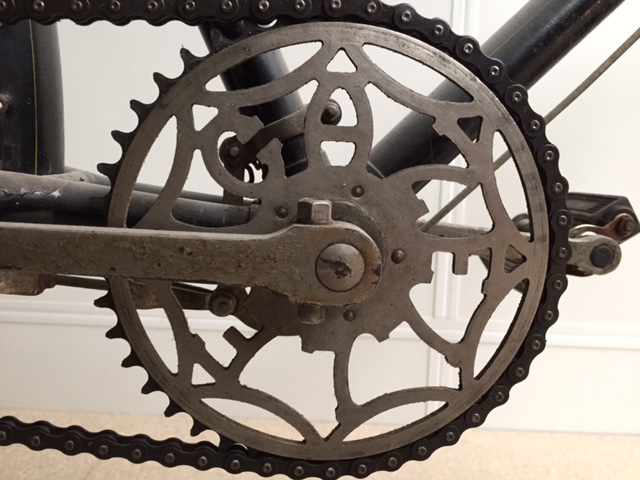

Vanaf 1912 tot 1930 word het gazelle tandwiel toegepast met het woord erin.

[de rode]

Vanaf framenummer 1827227 word er onder in het balhoofd Gazelle geslagen
Dit is vanaf eind 1923 ingevoerd en staat in het voorwoord van de prijscourant 1924

Cijfertje teveel Roweel

[Roweel]

verrek

thanks aangepast

[maartenB]

Voor de 28-1,5 toermodellen geldt:

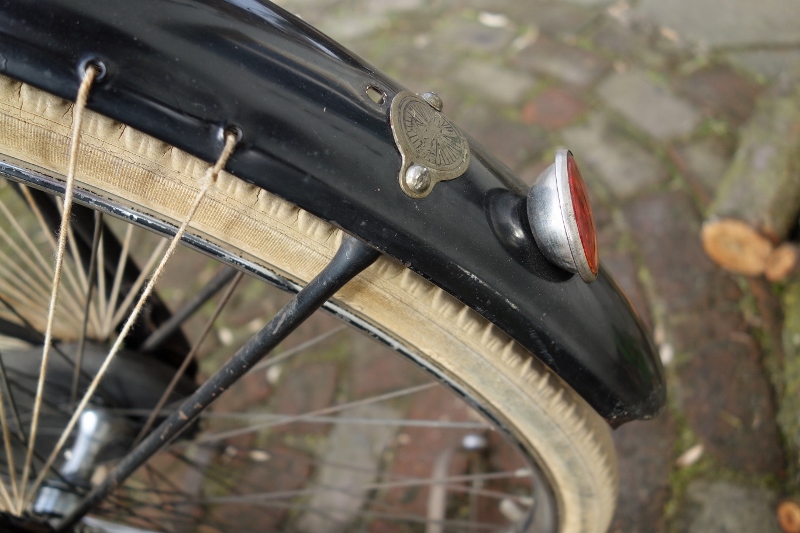

Met ingang van modeljaar 1939 (waarschijnlijk eind 1938?) wordt het spatbordprofiel aangepast, de vrij steil omlaag lopende randen worden iets boller, glooiender. Tegelijk komt op de luxe modellen het aangesoldeerde achterlicht, de varkensneus. Aanvankelijk zonder kijkglaasje bovenin. Ergens in de jaren 50 komt er een sierpuntje voor op het voorscherm.

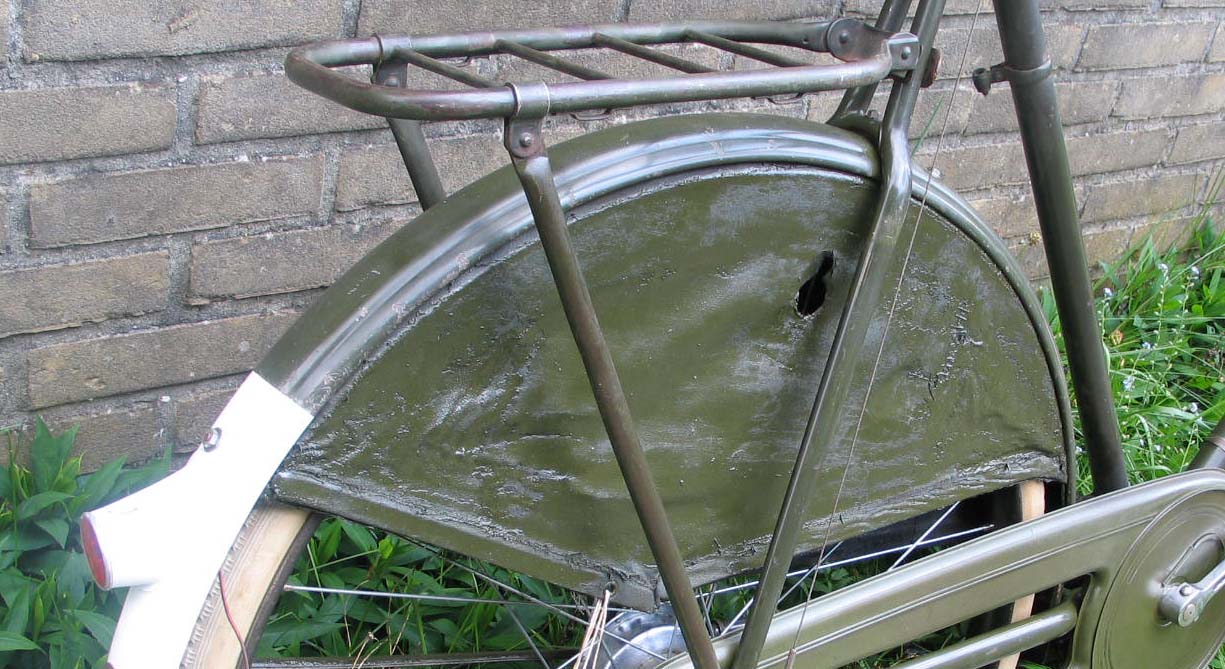

De bagagedrager met beugeltjes onder het rek (voor leren riempjes) verliest zeer kort na de oorlog de beugeltjes. Ik ken die beugeltjes nog van een fiets uit 1946. Die had ook nog nikkel en celluloid op het stuur trouwens.

[Maarten Waarlé]

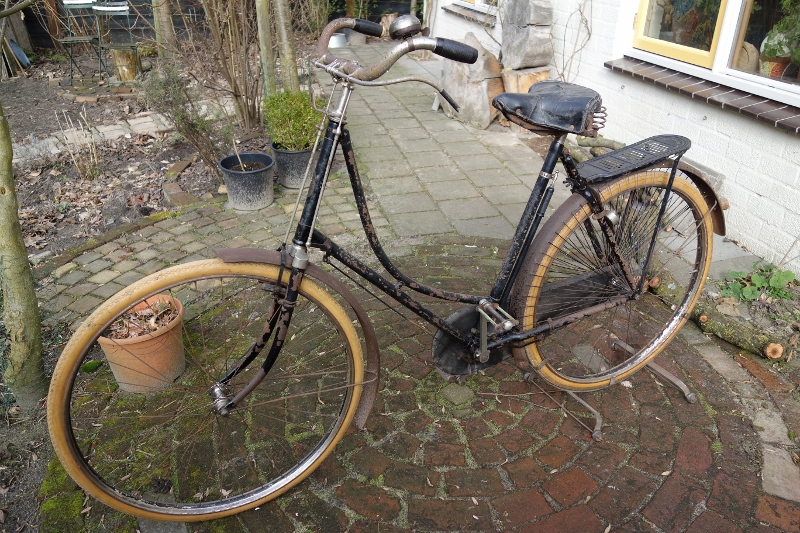

Bij Deze de Gazelle 7 en 7 K

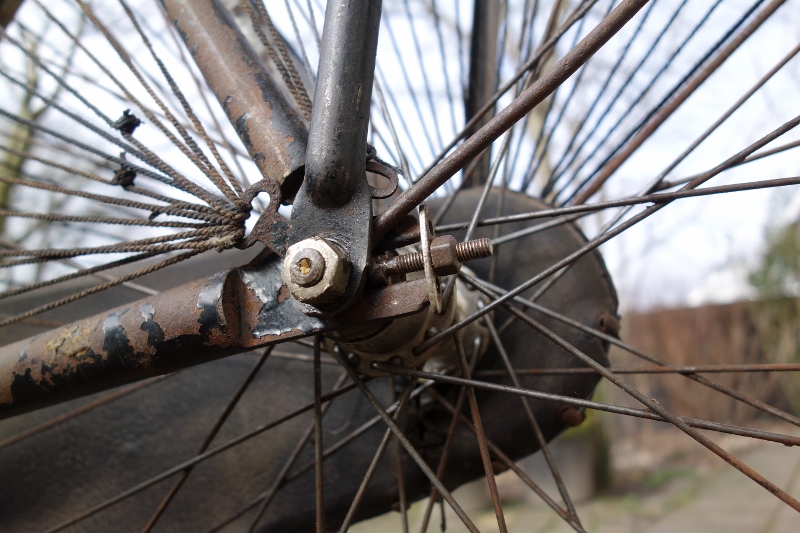

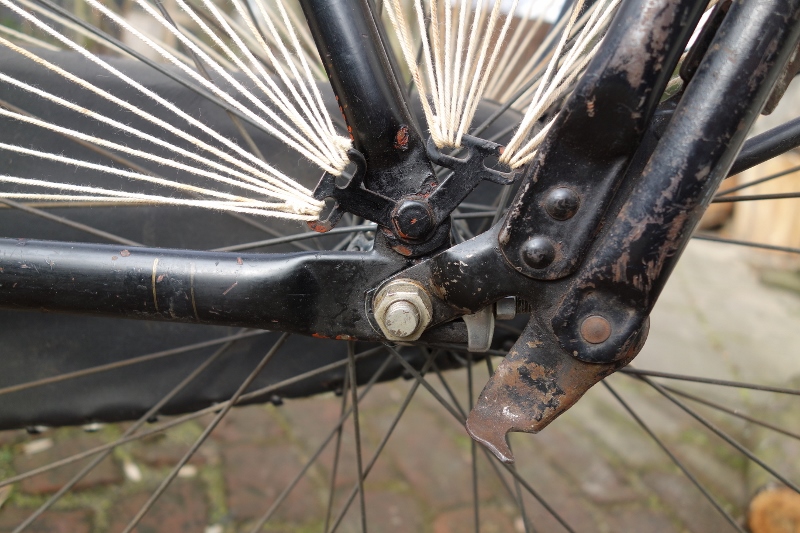

Meest specifieke kenmerk zijn de gelugde achtervorken.
Veel van de overige kenmerken komen ook bij andere type Gazelle`s voor. Ook de veranderingen in de loop der jaren spelen hier mee. De no7 uit 24 heeft nog gesoldeerde achterpatten terwijl de 1931 verchroomde no7 een geperste achtervorkuiteinde heeft.

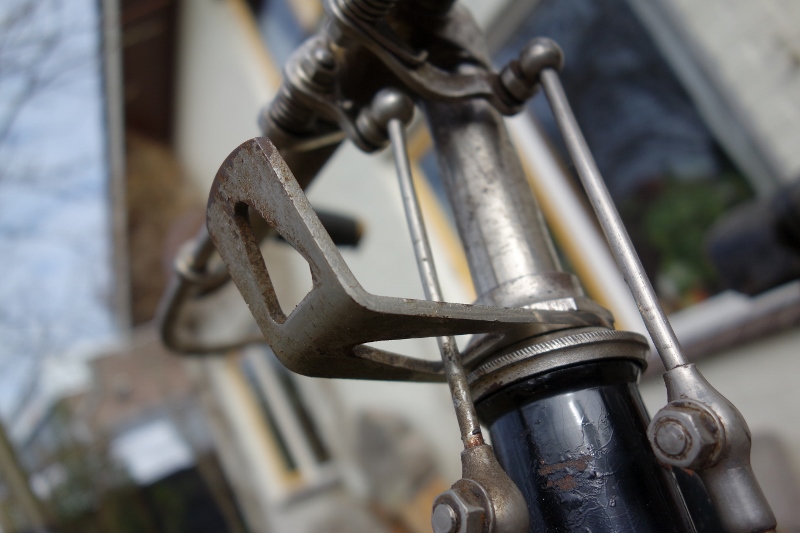

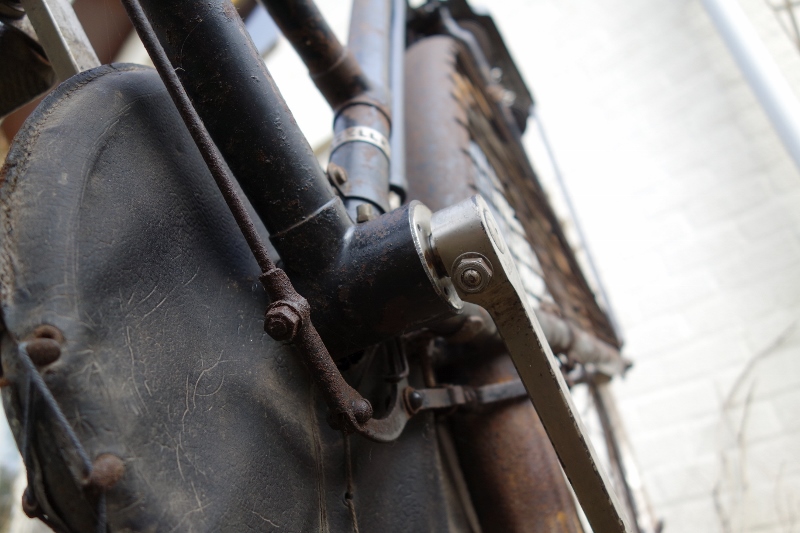

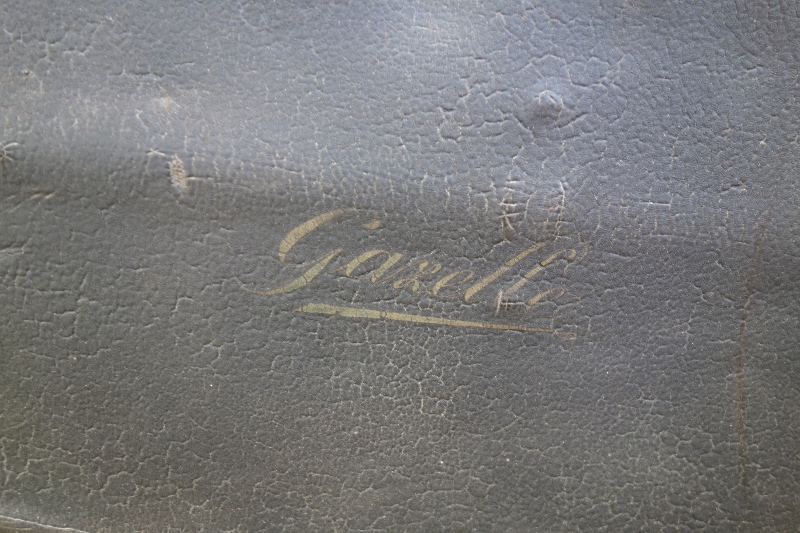

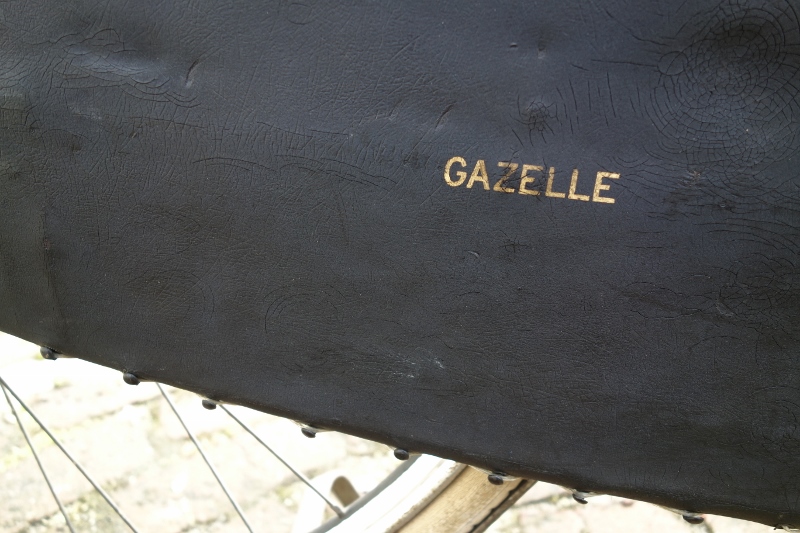

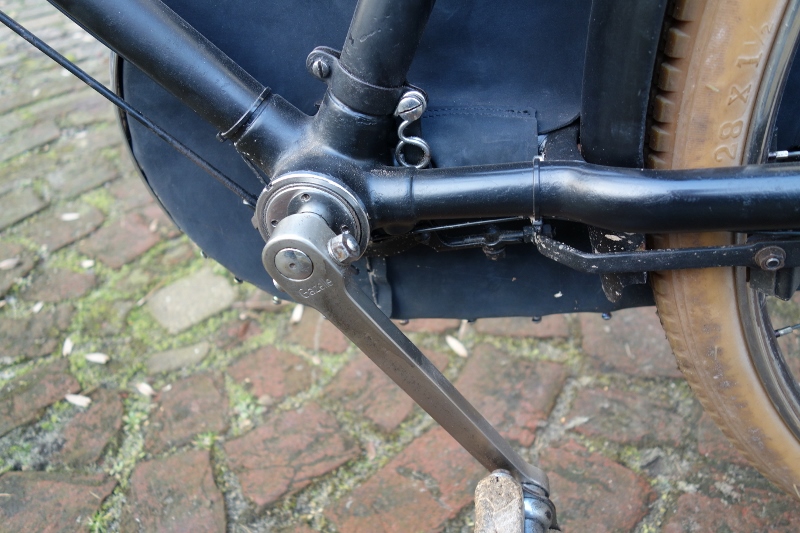

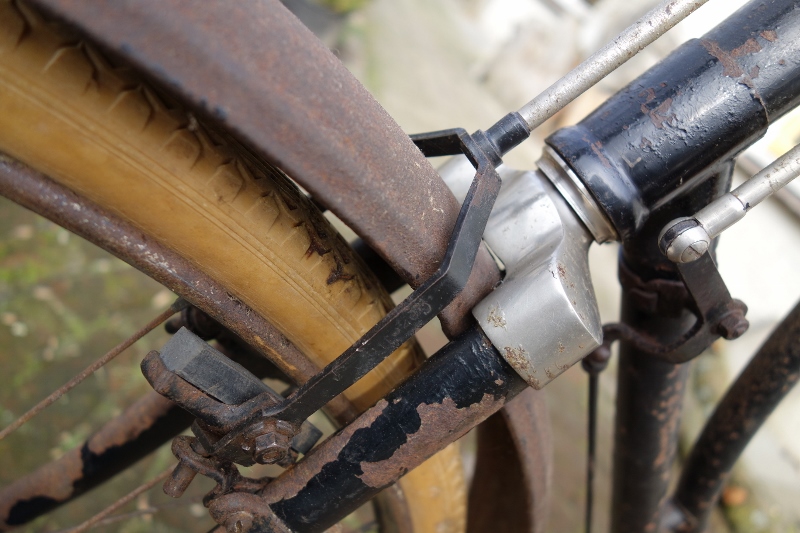

Beide fietsen hebben lederen kettingkasten. De velgremmen zijn zo ver ik weet jaren ongewijzigd gebleven. Kleine detailwijziging aan het stuur zijn de holvormige remstangogen bij de 1924 Gazelle.
De balhoofden hebben losse schaaltjes.

Gazelle 7k 1924 (800x533).jpg (419.26 KiB) 7778 keer bekeken

044 (533x800).jpg (191.96 KiB) 7778 keer bekeken

007 (800x533).jpg (254.11 KiB) 7778 keer bekeken

010 (800x533).jpg (224.65 KiB) 7778 keer bekeken

009 (533x800).jpg (229.17 KiB) 7778 keer bekeken

025 (800x533).jpg (202.63 KiB) 7778 keer bekeken

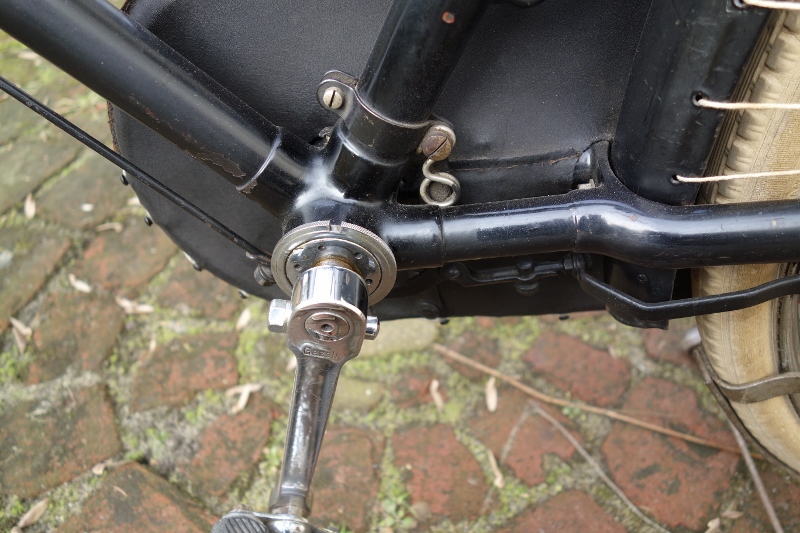

kogellager trapas zonder bus (800x533).jpg (241.58 KiB) 7778 keer bekeken

023 (800x533).jpg (224.29 KiB) 7778 keer bekeken

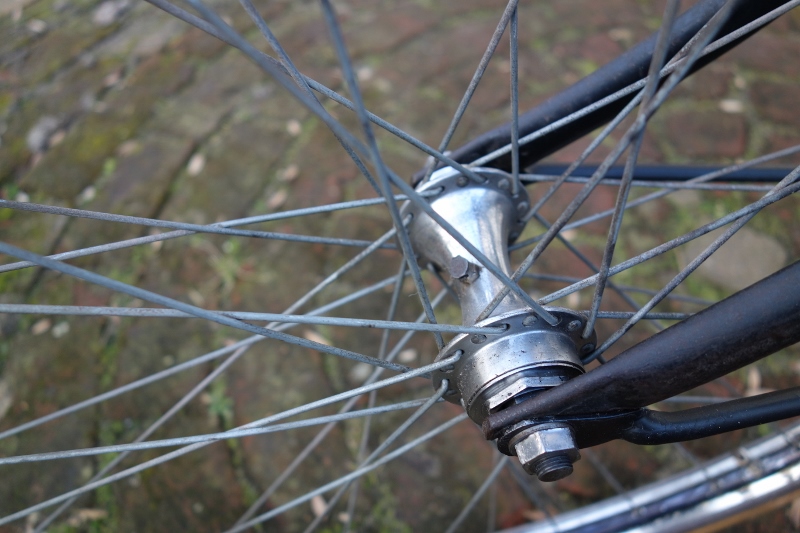

naaf met schroefdoppen L en R (800x533).jpg (239.27 KiB) 7778 keer bekeken

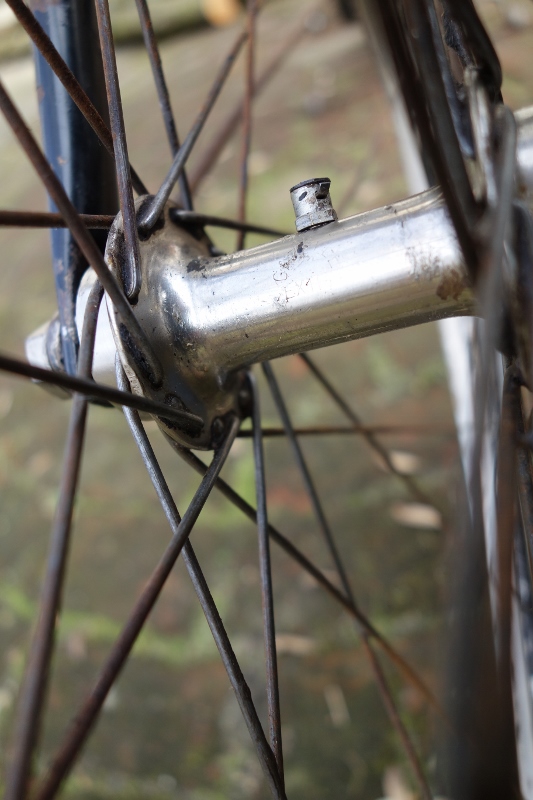

rond lopende naam in naaf (533x800).jpg (213 KiB) 7778 keer bekeken

013 (800x533).jpg (281.78 KiB) 7778 keer bekeken

011 (800x533).jpg (207.58 KiB) 7778 keer bekeken

017 (800x533).jpg (207.62 KiB) 7778 keer bekeken

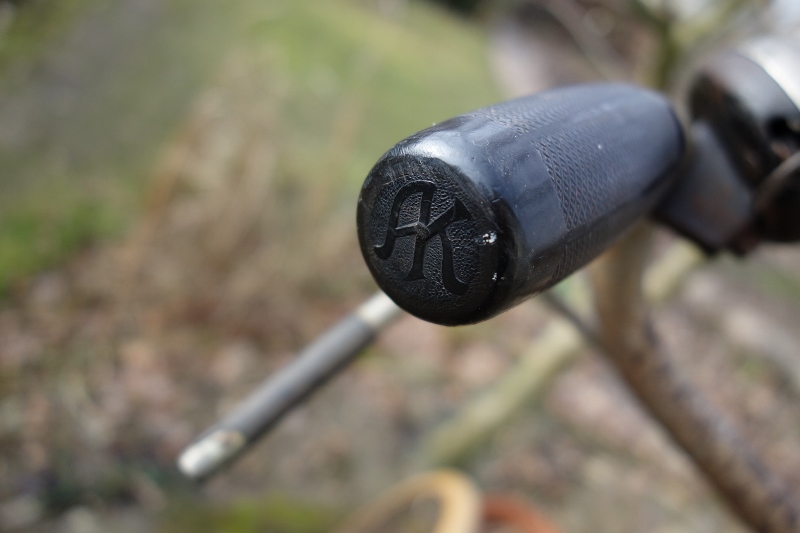

Arentsen en Kölling (800x533).jpg (169.27 KiB) 7778 keer bekeken

016 (800x533).jpg (195.68 KiB) 7778 keer bekeken

015 (800x533).jpg (329.12 KiB) 7778 keer bekeken

008 (533x800).jpg (240.3 KiB) 7778 keer bekeken

[Maarten Waarlé]

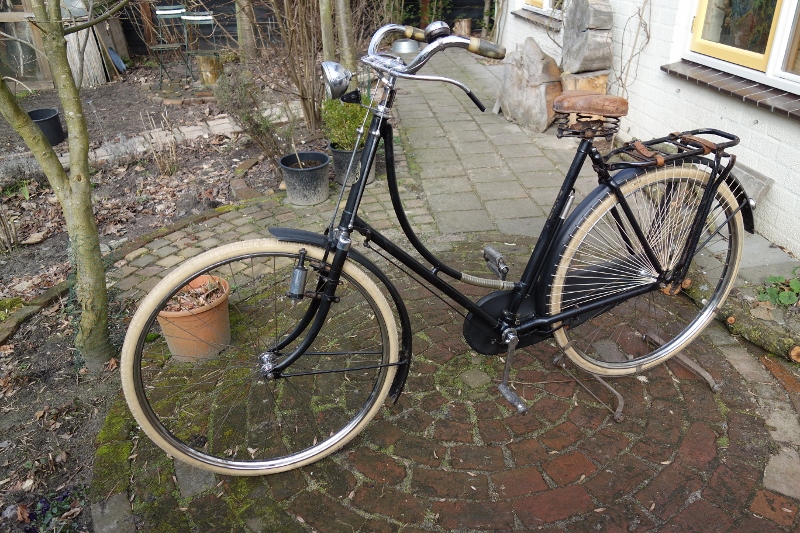

De Gazelle 7 uit 1931 Verchroomde uitvoering.

Gazelle 7 1931 (800x533).jpg (422.98 KiB) 7776 keer bekeken

042 (533x800).jpg (210.49 KiB) 7776 keer bekeken

034 (800x533).jpg (212.86 KiB) 7776 keer bekeken

035 (800x533).jpg (261.95 KiB) 7776 keer bekeken

037 (800x533).jpg (189.85 KiB) 7776 keer bekeken

039 (800x533).jpg (187.66 KiB) 7776 keer bekeken

040 (533x800).jpg (185.88 KiB) 7776 keer bekeken

BSA type grote diameter (800x533).jpg (285.07 KiB) 7776 keer bekeken

032 (800x533).jpg (291.31 KiB) 7776 keer bekeken

074 (800x533).jpg (235.54 KiB) 7763 keer bekeken

030 (800x533).jpg (250.45 KiB) 7776 keer bekeken

029 (800x533).jpg (231.67 KiB) 7776 keer bekeken

043 (800x533).jpg (236.74 KiB) 7776 keer bekeken

041 (800x533).jpg (268.68 KiB) 7776 keer bekeken

[Maarten Waarlé]

Gazelle met kogellagers uit 1936.
Ik heb de fiets opgebouwd uit onderdelen.
Het type kogellager opbouw is van na 1934.
In 34 werd de trapas nog niet in een bus met opsluitringen geplaatst maar direkt in de lug geperst/ geschroefd.

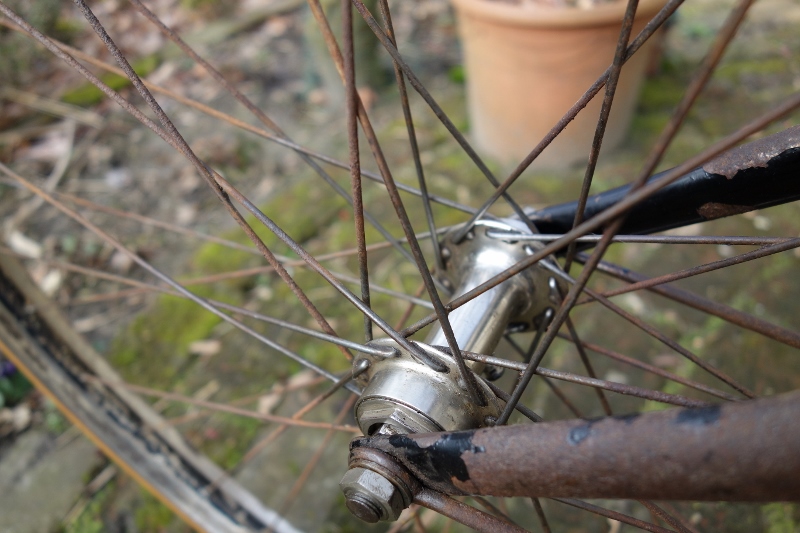

De naven hebben ook weer zoals de 1924 no 7K geschroefde deksels
met linker en rechter draad.

Gazelle heren 1936 samengesteld (800x533).jpg (374.72 KiB) 7761 keer bekeken

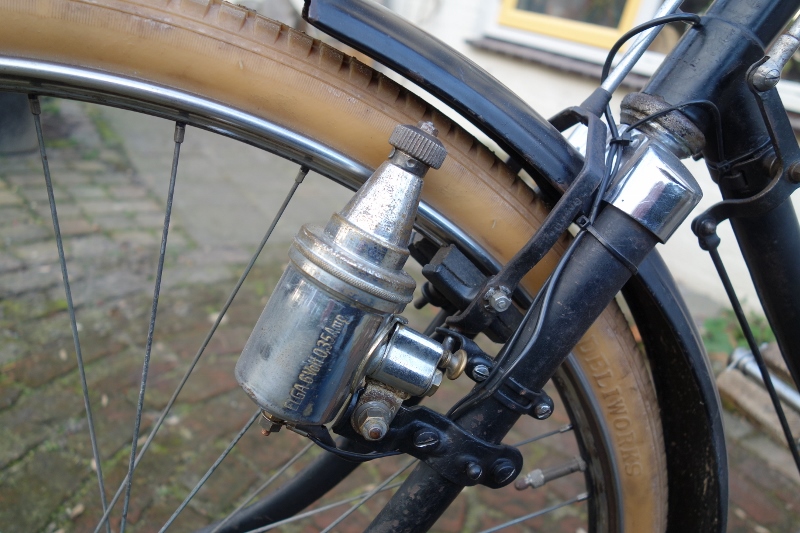

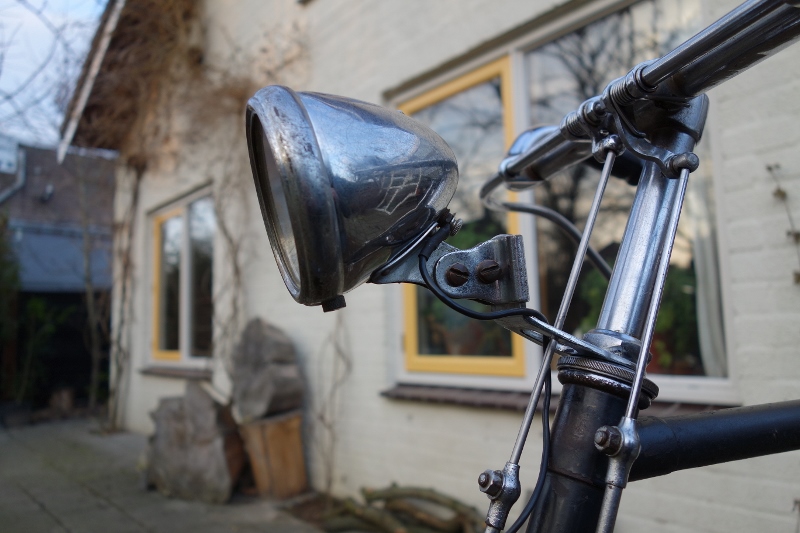

Verlichting door Gazelle geleverd 1 (800x533).jpg (281.49 KiB) 7761 keer bekeken

Verlichting door Gazelle geleverd 2 (800x533).jpg (228.17 KiB) 7761 keer bekeken

kogellager trapas met bus Na 1934 (800x533).jpg (280.54 KiB) 7761 keer bekeken

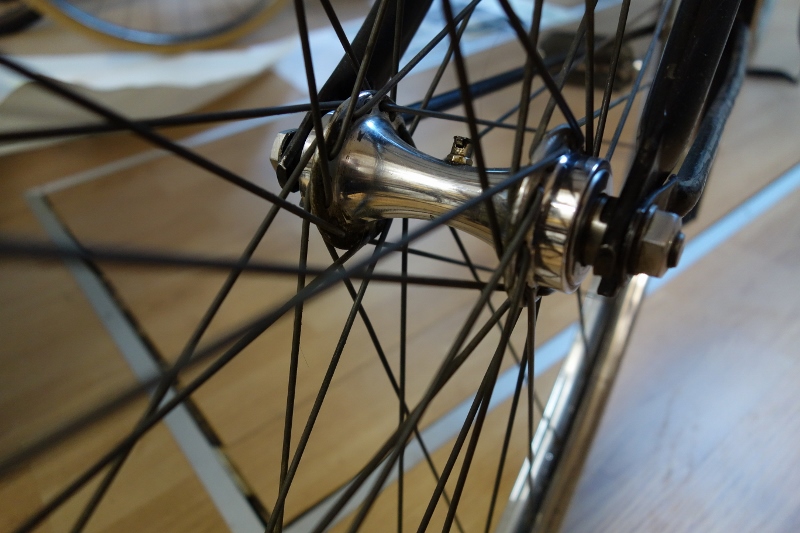

Kogellager voornaaf met schroefkappen L+R (800x533).jpg (241.37 KiB) 7761 keer bekeken

054 (533x800).jpg (186.19 KiB) 7761 keer bekeken

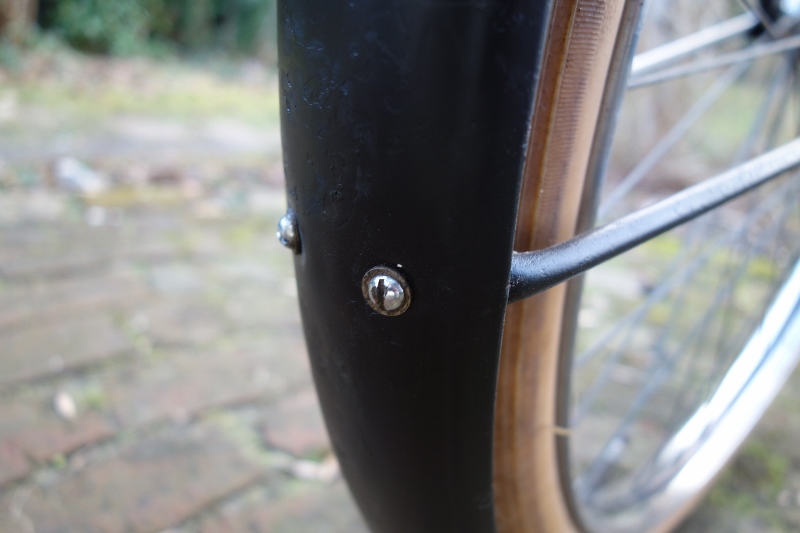

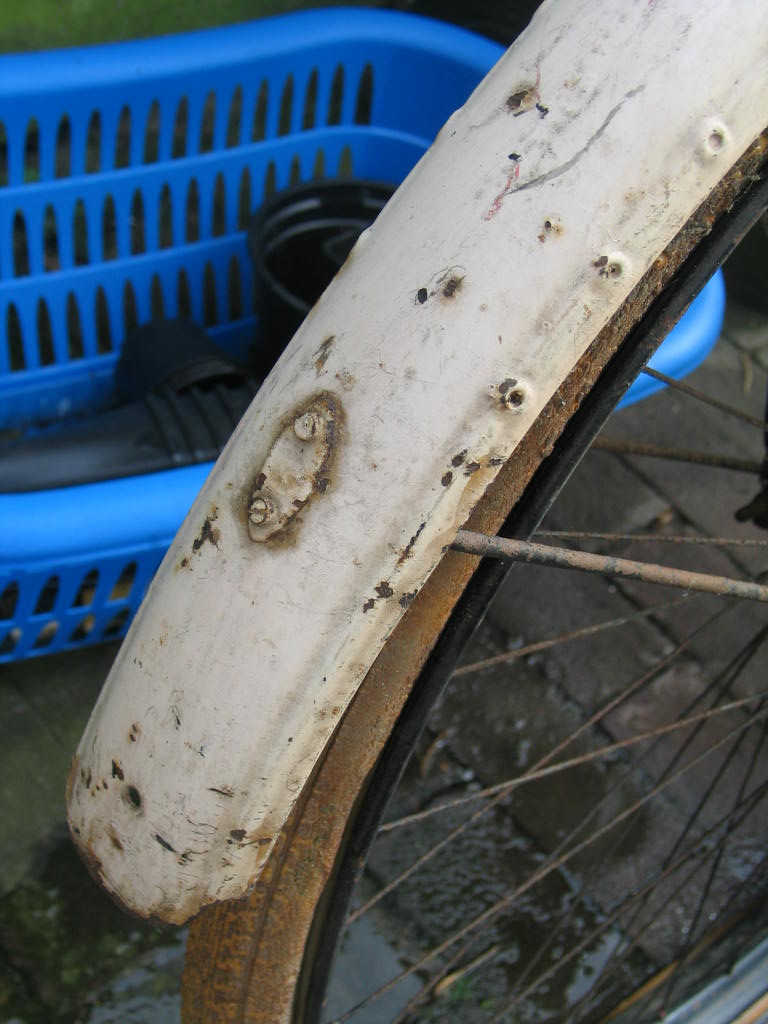

Vooroorlogse Gazelles hebben bolkopschroefjes die direct in de spatbordstangen zijn geschroefd. Dus zonder moertje aan de achterkant
